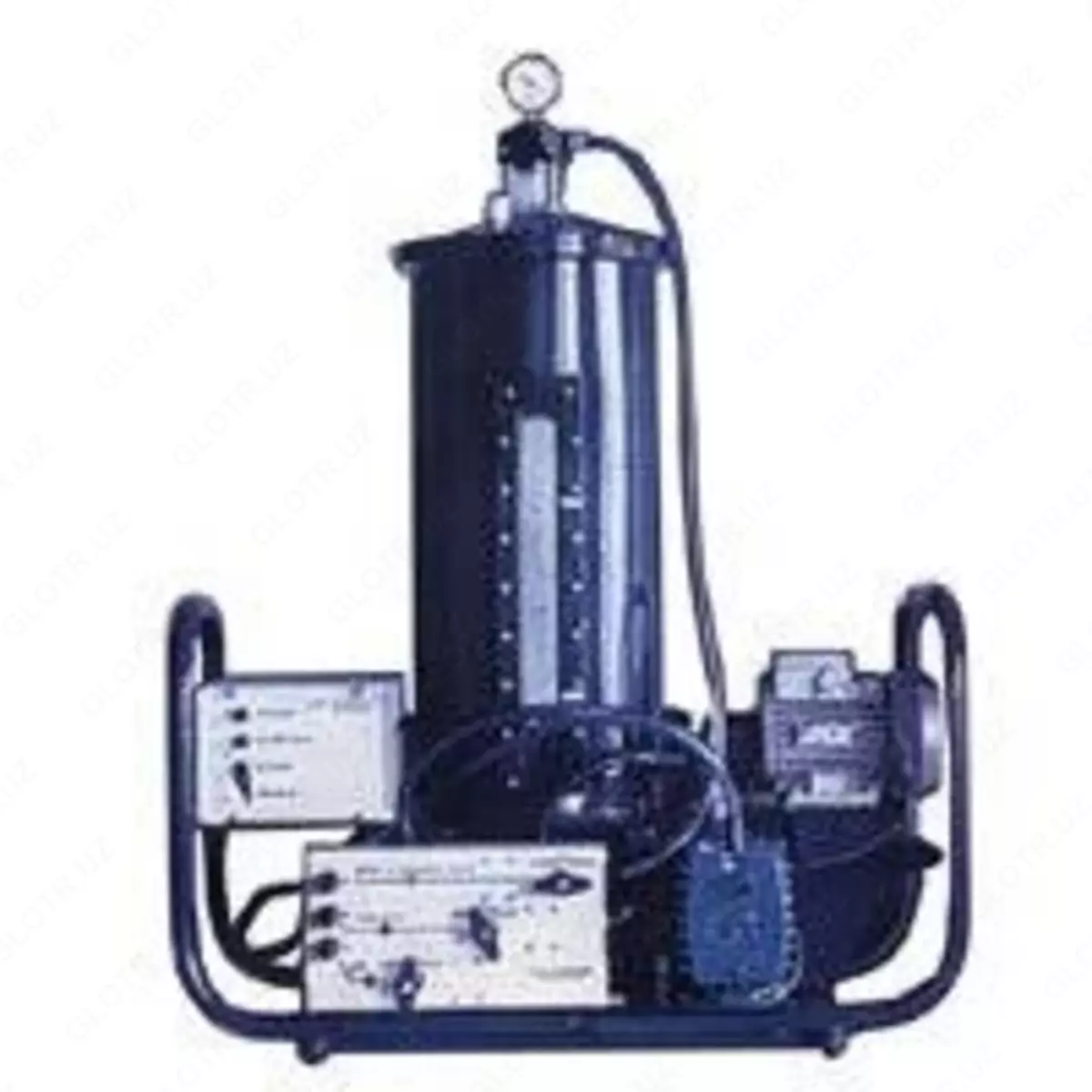

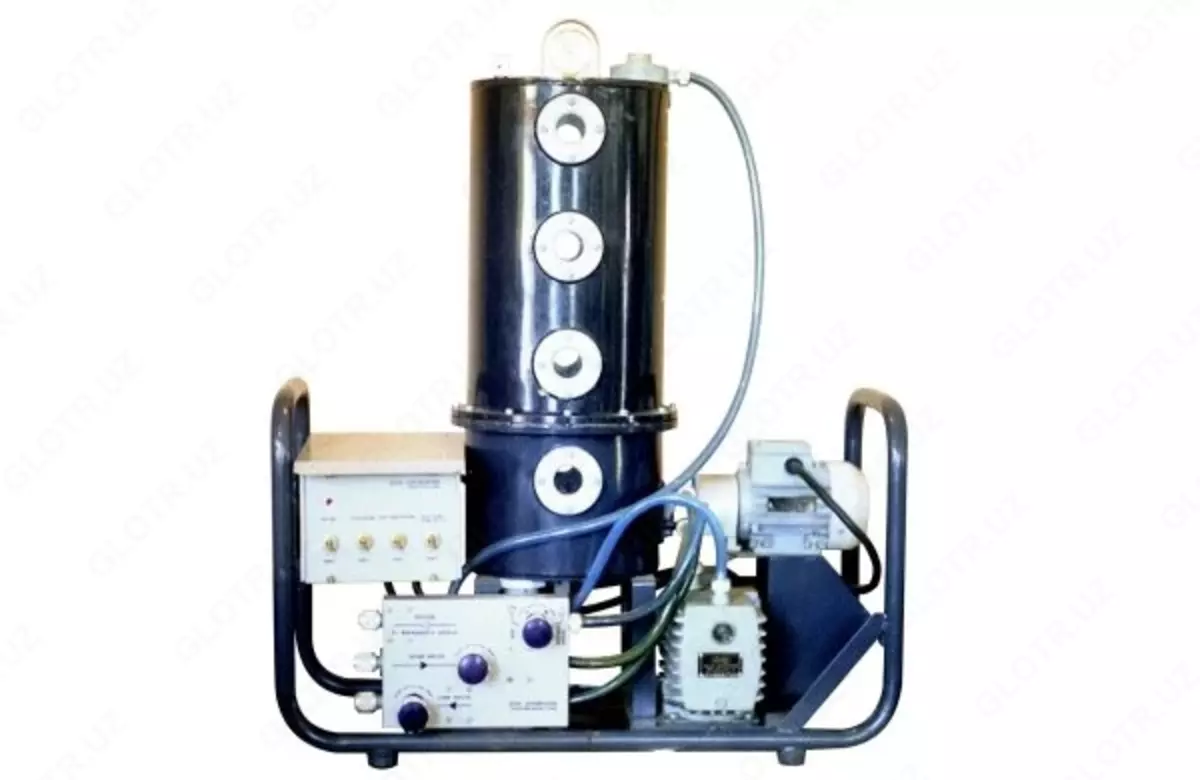

PADUN - transformator moyini gazsizlantirish uchun o'rnatish

PADUN transformator moyini gazsizlantirish zavodining maqsadi:

Gazsizlangan transformator moyini tayyorlash uchun mo'ljallangan va ko'chma yarim avtomatik tsiklli qurilma. O'rnatish muhrlangan yog ' bilan to'ldirilgan transformatorlar va kirish joylarini ishlatish bilan shug'ullanadigan energiya tizimlari korxonalarida qo'llanilishi mumkin.

O'rnatish elektr podstansiyalarida yog 'bilan to'ldirilgan transformatorlarning optimal ish rejimlarini, yog' bilan to'ldirilgan elektr kalitlarining kirish va qobiqlarini ta'minlash uchun, shuningdek tadqiqot ishlari uchun elektrotexnika laboratoriyalarida qo'llaniladi.

PADUN transformator moyini gazsizlantirish uchun o'rnatish xususiyatlari:

O'rnatish atrof-muhit uchun ifloslanish manbai emas;

Gazsizlangan yog'ni kerakli miqdorda tayyorlash imkoniyati;

Vibratsiyali rejimda yog'ni vakuum va isitish orqali yuqori darajadagi gazsizlantirish;

Gazsizlantirish jarayonining tugashini vizual nazorat qilish;

Foydalanish va texnik xizmat ko'rsatishda soddaligi va qulayligi;

Ta'mirlash paytida tugunlarning mavjudligi.

PADUN transformator moyini gazsizlantirish moslamasining texnik xususiyatlari:

Qiymat Parametri

O'rnatish samaradorligi, kamida 50 l/soat

Gazsizlanishdan keyin qoldiq gaz miqdori, hajmi bo'yicha 0,4% dan oshmaydi

Tarqatish shlangining yopiq chiqish bosimi 200...300 kPa (2 ... 3 KGF / sm2)

Atrof-muhit havosi va transformator moyining harorati +10 ...

Ta'minot kuchlanishi (380 ± 38) V

Chastotasi (50 ± 1) Hz

Quvvat sarfi, 1750 Vt dan oshmasligi kerak

Umumiy o'lchamlari, 800 x 400 x 1000 mm dan oshmasligi kerak

Og'irligi, 60 kg dan oshmasligi kerak

1000 soat ichida ishlamay qolish ehtimoli, kamida 0,85

O'rtacha xizmat muddati, kamida 8 yil

№ Nomi Miqdori

1 padun yog ' transformatsiyasini gazsizlantirish moslamasi 1

2 foydalanish bo'yicha qo'llanma 1

3 pasport 1

  Ehtiyot qismlar to'plami:

4 Shlangi 1

5 manjet T1-12×28-1 GOST 8752-79 2

6 eritilgan VPB6-42-10A 0y0.481.005 tu 2

  O'rnatish qismlari to'plami:

7 transformator moyi filtri 1

8 tarmoq kabeli 1

9 ish 1

10 yong'oq 4
