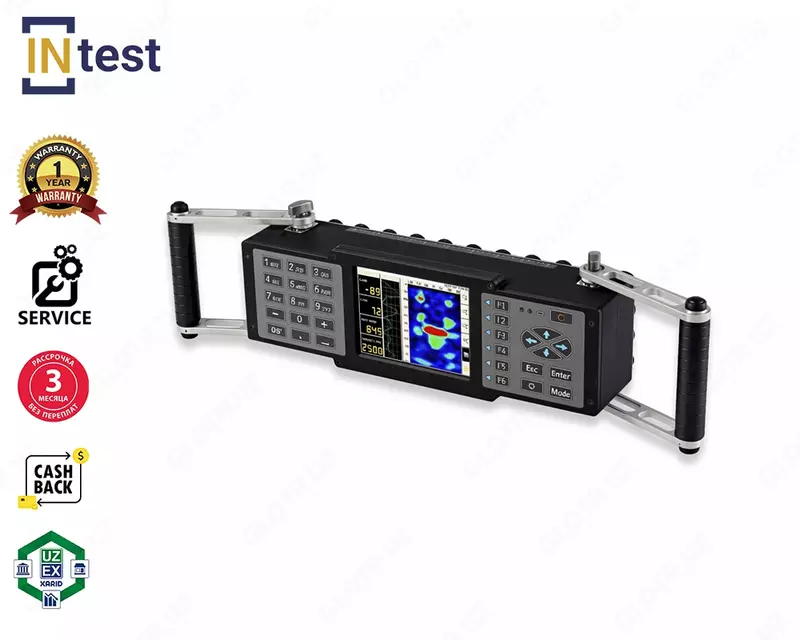

Past chastotali ultratovush tomografi A1040 MIRA

Qurilma beton, temir-beton va tosh konstruksiyalarini ularning bir tomondan kirish imkoniyati mavjud bo‘lgan holatlarda nazorat qilish uchun mo‘ljallangan. Asosiy vazifalari — materialning yaxlitligini baholash, begona qo‘shimchalar, bo‘shliqlar, yetarli quyilmagan joylar (neproliv), qatlamlanishlar va yoriqlarni aniqlash, shuningdek nazorat obyektining qalinligini o‘lchashdir.

Texnik tavsiflar

Qidiruv moslamasi

Ichki matritsali antenna panjarasi

Antenna panjarasi parametrlari

O‘zgartirgichlar soni: 48
O‘zgartirgich turi: past chastotali, keng polosali, quruq nuqtali kontaktli ko‘ndalang to‘lqin PEP-lar, keramik aşınmaya bardoshli uchliklar bilan

Ultratovush parametrlaridan foydalanish

Ultratovush tezligi sozlanadigan diapazoni: 1000–4000 m/s
Betonda maksimal ko‘rish chuqurligi: 2500 mm
Temir-betonda maksimal ko‘rish chuqurligi: 800 mm*
O‘lchanuvchi qalinlik diapazoni: 50–600 mm

Xatolik chegaralari

Qalinlikni o‘lchashdagi absolut xatolik: ±(0,05·H + 10),
H — o‘lchanayotgan qalinlik (mm)

Defekt (diametri kamida 20 mm, uzunligi 200 mm bo‘lgan havo silindri) chuqurligini o‘lchash diapazoni: 50–400 mm
Defekt chuqurligini o‘lchashdagi absolut xatolik: ±(0,05·H + 10),
H — o‘lchanayotgan chuqurlik (mm)

Quvvat manbai

Ta’minot manbai: akkumulyator
Akkumulyator nominal kuchlanishi: 11,2 V
To‘liq zaryadlangan akkumulyatordan uzluksiz ishlash davomiyligi: kamida 6 soat

Gabarit o‘lchamlari (mm)

Ruchkasiz: 350×115×100
Gorizontal ruchkalar bilan: 560×150×100
Vertikal ruchkalar bilan: 360×170×160

Massasi

Elektron blok (ruchkalar va ichki akkumulyator bilan): 3,5 kg dan oshmaydi

Xizmat muddati

O‘rtacha xizmat muddati: kamida 5 yil

Ekspluatatsiya sharoitlari

Havo harorati: –10 dan +50 °C gacha
33–35 °C haroratda nisbiy namlik: 95 % dan yuqori emas
