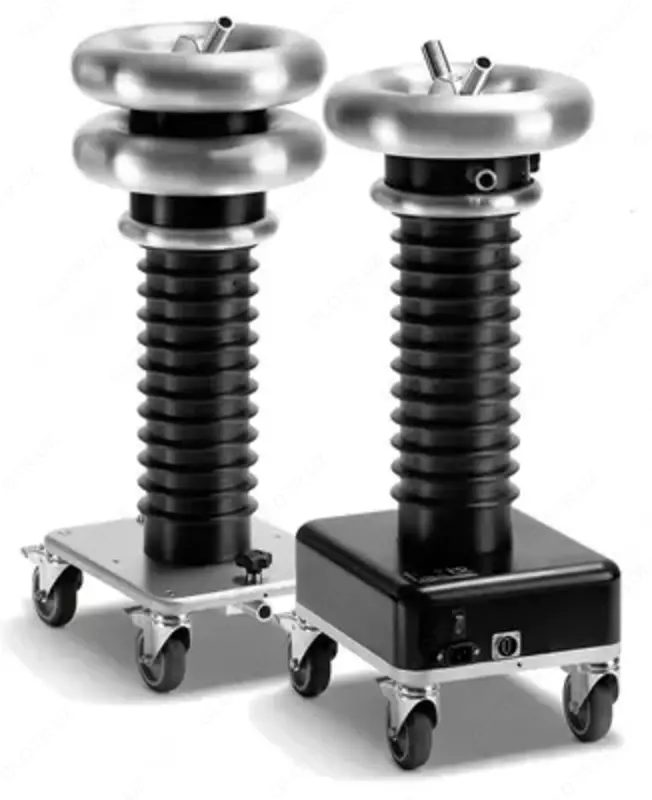

PD/TD200 - o'rnatilgan dielektrik yo'qotish tangens birligi bilan qisman tushirishni o'lchash tizimi

PD / td200 dielektrik yo'qotish burchagi o'rnatilgan tanges bloki bilan qisman zaryadsizlanishni o'lchash tizimining maqsadi:

PD seriyali qisman zaryadsizlanish o'lchagichi, PD / TD yuqori voltli uskunaning izolyatsiyasida qisman zaryadsizlanish xususiyatlarini o'lchash, infranis chastotasining maxsus shaklining yuqori kuchlanishini o'lchash, dielektrik yo'qotish burchagi tangensini o'lchash (td indeksli modifikatsiyalar) uchun mo'ljallangan.

PD / td200 dielektrik yo'qotish burchagi o'rnatilgan tanges bloki bilan qisman zaryadsizlanishni o'lchash tizimining tavsifi:

Hisoblagichlar quyidagi modifikatsiyalarda ishlab chiqariladi: PD30, PD60, PD90, PD94, PD120, PD200, PD/td30, PD/TD60, PD/TD90, PD/TD94, PD/TD120, PD/TD200. PD/TD modifikatsiyalari PD seriyali qisman bit o'lchagich va td seriyali dielektrik yo'qotish burchagi tangens o'lchagichining kombinatsiyasidir.

Hisoblagichlar ishlash printsipi va xususiyatlari bo'yicha bir xil bo'lib, ish kuchlanishining qiymati, o'lchamlari va massasi bilan farq qiladi:

PD30, PD/TD30 tizimlari 24 kVgacha bo'lgan kabellarni tashxislash imkonini beradi;

PD60, PD/TD60 tizimlari 44 kVgacha bo'lgan kabellarni tashxislash imkonini beradi;

PD90, PD/TD90 tizimlari 64 kVgacha bo'lgan kabellarni tashxislash imkonini beradi;

PD94, PD/TD94 tizimlari 66 kVgacha bo'lgan kabellarni tashxislash imkonini beradi;

PD120, PD/TD120 tizimlari 85 kVgacha bo'lgan kabellarni tashxislash imkonini beradi;

PD200, PD/TD200 tizimlari 140 kVgacha bo'lgan kabellarni tashxislash imkonini beradi.

Barcha hisoblagichlar mobil foydalanish uchun maxsus ishlab chiqilgan, og'irligi past va tashish uchun maxsus holatlar mavjud. Barcha uskunalar oddiy stantsiya vagonining yukxonasiga sig'ishi mumkin va sinov va diagnostika ishlarini bajarish uchun qimmat ko'chma laboratoriyani sotib olish va uni ro'yxatdan o'tkazishni talab qilmaydi, boshqa ishlab chiqaruvchilarning uskunalari og'irligi va o'lchamlari tufayli uni tashish uchun maxsus mashina sotib olishdan ajralmas hisoblanadi.

Pd qisman zaryadsizlanishni o'lchash tizimi kabel izolyatsiyasida va nominal kuchlanishi 140 kv gacha bo'lgan barcha turdagi kabellarning muftalarida qisman zaryadsizlanish joylarini (CR) aniqlash, o'lchash va lokalizatsiya qilish uchun ishlatiladi. qurilma manba joyini aniqlash bilan qisman zaryadsizlanishni o'lchaydi, qisman zaryadsizlanishni kabel uzunligi bo'ylab, kabel muftalarida yoki kabelda to'g'ridan-to'g'ri lokalizatsiya qiladi. oxirgi muhrlar. CR intensivligi pCl bilan o'lchanadi va grafikda ko'rsatiladi.
