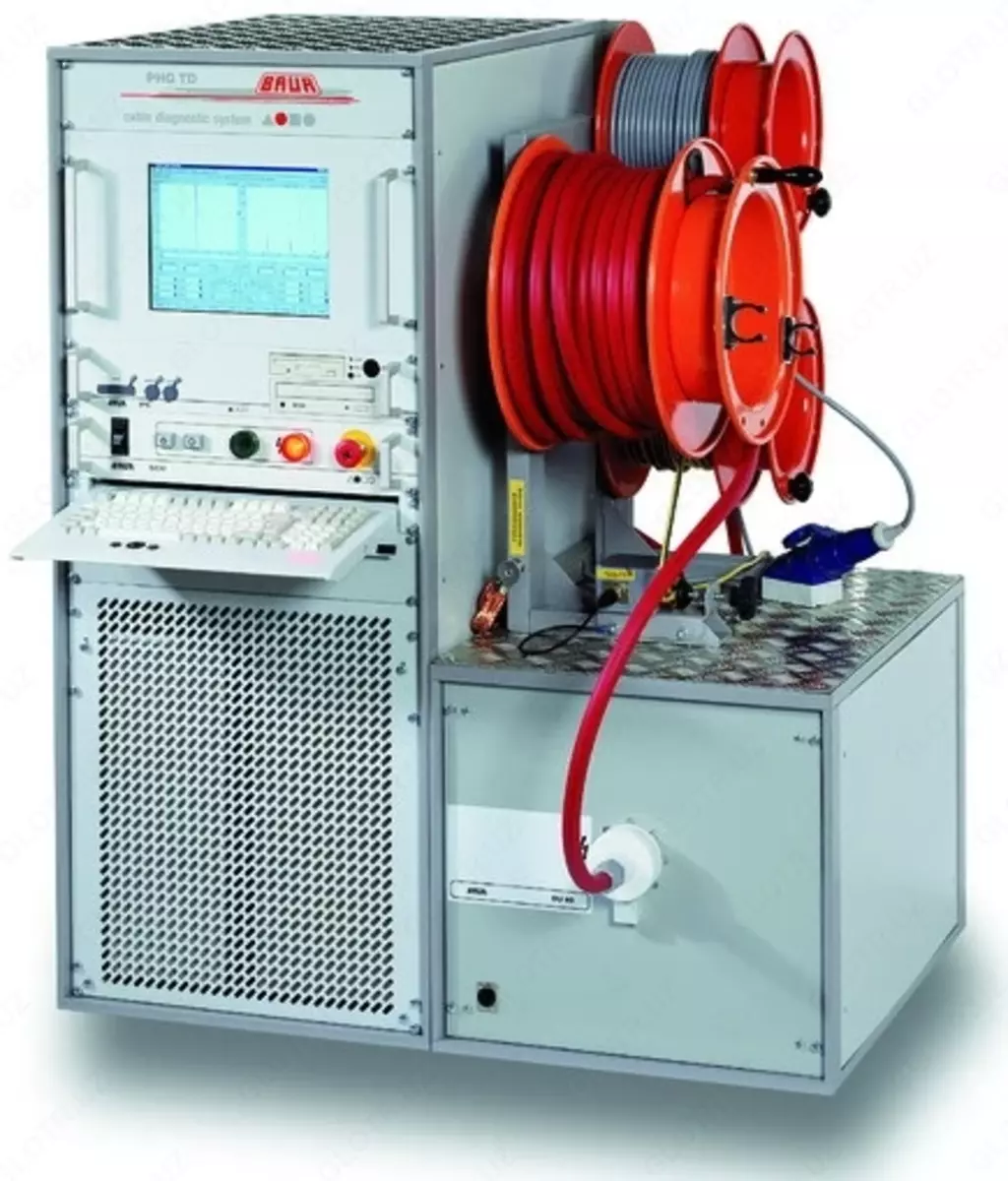

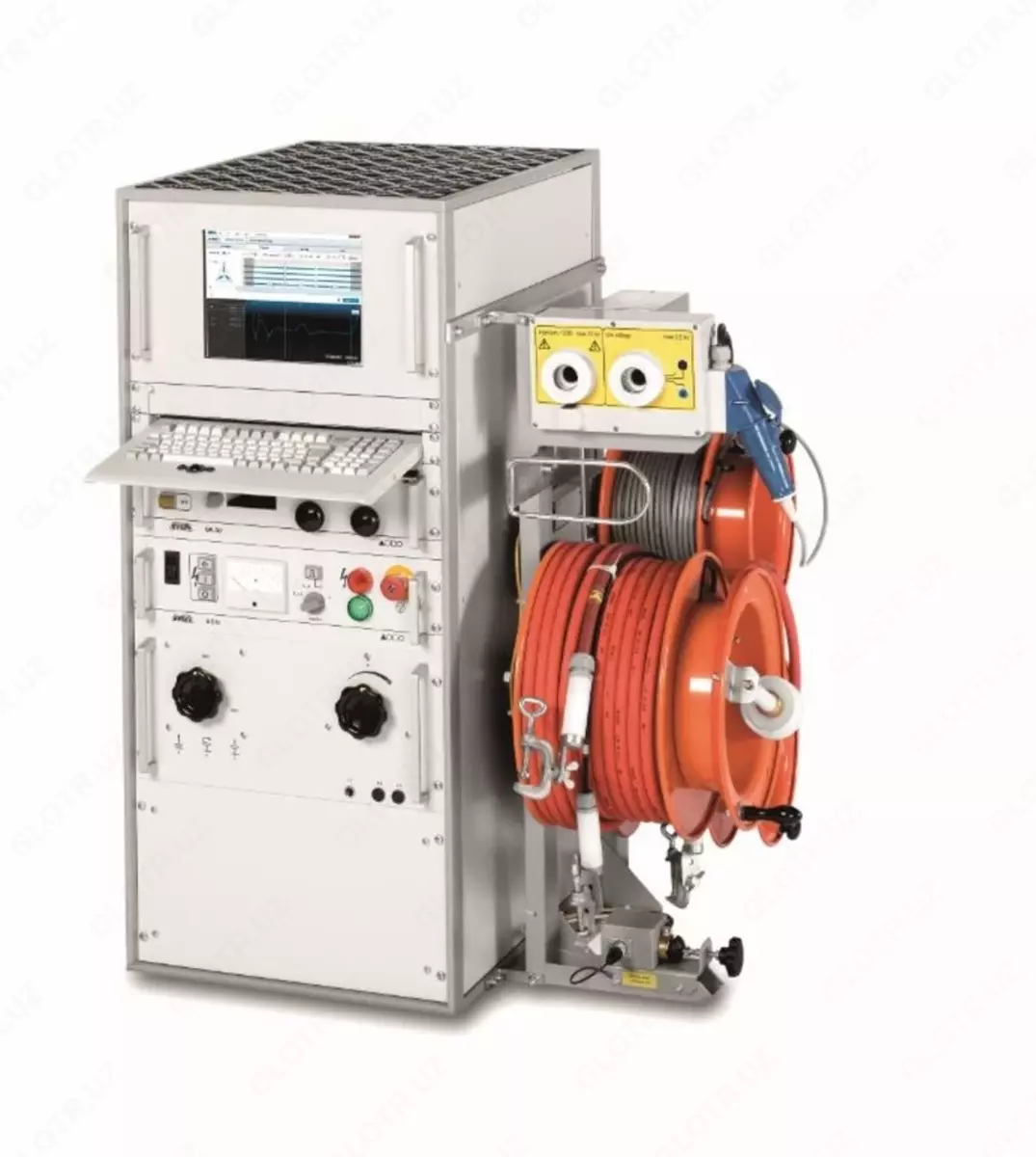

PHG 70 - VLF sinovlari va kabel diagnostikasi tizimi

Phg 70 kabellarini sinovdan o'tkazish va diagnostika qilish snf tizimining tavsifi:

BAUR (Avstriya) tomonidan ishlab chiqarilgan phg70 ko'p funktsiyali kabel sinovlari va diagnostika tizimi 0,1 Gts Ultra past chastotada 70 gacha kuchlanishli kabellar , transformatorlar va boshqa elektr jihozlarini sinovdan o'tkazish va diagnostika qilish uchun mo'ljallangan.

PHG TD / PD-bu bitta paketdagi yagona keng qamrovli tizim bo'lib, u 0,1 Hz/DC sinovlarini o'tkazish va kabellar va ularning resurslari holatini har tomonlama diagnostika qilish imkonini beradi. Dielektrik yo'qotish burchagi va qisman zaryadsizlanish tangensini o'lchash usullari bir – birini mukammal ravishda to'ldiradi va bir tomondan namunaning umumiy holatini aniqlashga, ikkinchi tomondan, izolyatsiya va muftalarda o'ziga xos zararni lokalizatsiya qilishga imkon beradi.

PHG 70 td/PD tizimi 0,1 Gts / post Ultra past chastotalarda kabellarni sinovdan o'tkazishni o'z ichiga oladi.phg 70 oqimi, phg td dielektrik yo'qotish burchagi tangensini o'lchash moduli, phg PD manbasining qisman zaryadsizlanish darajasi va lokalizatsiyasini o'lchash moduli.

Phg 70 kabellarini snf sinov va diagnostika tizimining xususiyatlari:

6-35 kv o'zaro bog'langan polietilen izolyatsiyalangan kabellarni sinovdan o'tkazish;

6-10 kv qog'oz bilan singdirilgan izolyatsiyali quvvat kabellarini sinovdan o'tkazish;

SPE izolyatsiyalangan kabel qobig'ining sinovi;

Jeneratör, transformator va kommutatsiya qurilmalari uchun izolyatsiyani sinash;

Dielektrik yo'qotish tangensini (tan D)o'lchash orqali kabel diagnostikasi;

CR qisman zaryadsizlanish manbai darajasini va lokalizatsiyasini o'lchash orqali kabellarni tashxislash.

Phg 70 kabellarini sinovdan o'tkazish va diagnostika qilish snf tizimining texnik xususiyatlari:

Parametr Qiymati

Chiqish kuchlanishi

O'zgaruvchan kuchlanish-sinus (0,1 Hz) 1-38 kv (56 kv cho'qqisi)

O'zgaruvchan kuchlanish-meander (0,1 Hz) 1-56 kv

Rektifikatsiyalangan kuchlanish + / - 70 kv

0,1 kv o'lchamlari

Aniqlik 1%

0,1 — 0,01 Gts chastota diapazoni

Yuk oralig'i 10 nf-20mkf

Chiqish oqimi

0-120 ma oralig'i

1 mkA o'lchamlari

Aniqlik 1%

Faqat phg 70 td, PHG 70 TD/PD modellari uchun yo'qotish burchagi (td) tangensini o'lchash

O'zgaruvchan kuchlanish-sinus (0,1 Hz) 1-38 kv (56 kv cho'qqisi)

O'lchov chastotasi 0,1 Gts

Yuk oralig'i 10 nf-3mkF

O'lchov diapazoni 1x10-3 / 1000x10-3

Tan D 1x10-4 o'lchov aniqligi

1x10-5 o'lchamlari

Oqish oqimlarini ro'yxatdan o'tkazish variant

Faqat phg 70 td/PD modeli uchun manba lokalizatsiyasi (PD) bilan qisman chiqindilarni o'lchash

O'zgaruvchan kuchlanish-sinus (0,1 Hz) 1-38 kv (54 kv pik)

Kabel uzunligi chegaralari 10-12800 m

To'lqinning tarqalish tezligi 50-120 m/msek

Namuna olish tezligi 10 nsek (100 megabayt)

1-8000 daromad (1-100db)

Kabel uzunligining 1% lokalizatsiya aniqligi

O'lchamlari 0,1 pKl; 0,1 m
