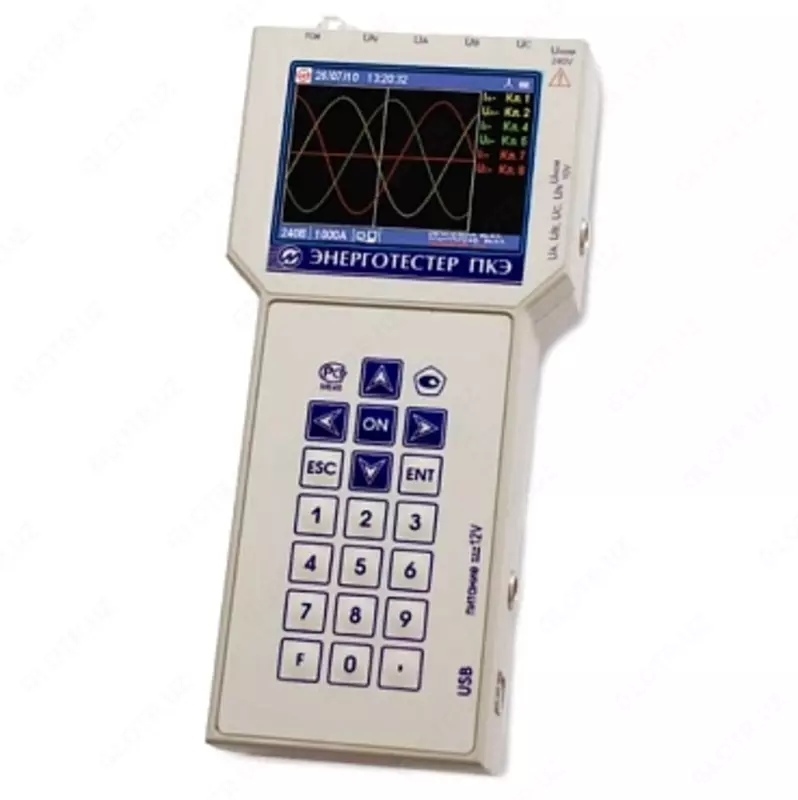

PKE-A-A1 energiya sinov qurilmasi, ko'rsatkichlar, elektr energiyasi sifatini o'lchash uchun qurilma

PKE-A-A1 energiya sinov qurilmasining xususiyatlari
Variant nomi Joriy o'lchov diapazonlari
Energiya tekshirgich PKE-A-A1 “10A” 100mA÷15A Inom=10A
Energiya tekshirgich PKE-A-A1 “100A” 1A÷150A Inom=100A
Energiya tekshirgich PKE-A-A1 “1000A” 10A÷1200A I nom=1000A
Energiya tekshirgich PKE-A-A1 “10A+1000A” 100mA÷15AInom=10A, 10A÷1200AInom=1000A
Energiya tekshirgich PKE-A-A1 “10A+100A/1000A” 100mA÷15A Inom=10A, 1A÷150A Inom=100A 10A÷1200A Inom=1000A
Energiya tekshirgich PKE-A-A1 “10A + 100A” 100mA÷15A Inom=10A, 1A÷150A Inom=100A
Energiya tekshirgich PKE-A-A1 “100A + 1000A” 1A÷150A Inom=100A, 10A÷1200A Inom=1000A
Energiya tekshirgich PKE-A-A1 “10A/100A/1000A” 100mA÷15A Inom=10A, 1A÷150A Inom=100A, 10A÷1200A Inom=1000A
Energiya tekshirgich PKE-A-A1 “3000A” 3A÷450A Inom=300A, 30A÷4500A Inom=3000A
Energiya tekshirgich PKE-A-A1 “10A+3000A” 100mA÷15A Inom=10A, 3A÷450A Inom=300A, 30A÷4500A Inom=3000A
Energiya tekshirgich PKE-A-A1 “100A+3000A” 1A÷150A Inom=100A, 3A÷450A Inom=300A, 30A÷4500A Inom=3000A
Energiya tekshirgich PKE-A-A1 “10A+100A+1000A+Z000A” 100mA÷15A Inom=10A, 1A÷150A Inom=100A, 10A÷1200A Inom=1000A, 0,3A÷45A, Inom=3A
3A÷450A Inom=300A, 30A÷4500A Inom=3000A
Energotester-PKE-A-A1 elektr energiyasi sifati ko'rsatkichlarini o'lchash uchun qurilmaning texnik xususiyatlari:
O'lchangan miqdorlar O'lchov diapazonlari ruxsat etilgan asosiy o'lchov xatosining chegaralari va turi Eslatma
O'zgaruvchan tok kuchlanishining RMS qiymati [U], V 0,0 Undan 2 Ungacha nisbiy, %
±[0,1 +0,01 (Uo/U-1)] GOST R 51317.4.30 bo'yicha A sinf
Voltajning asosiy (birinchi) garmonik komponentining RMS qiymati [U1], V 0,0 Undan 2 Ungacha Nisbiy, %
±[0,1 +0,01 (Uo/U1—1)] -
Doimiy kuchlanish [UD], V 0,0 Undan 2 Ungacha nisbiy, %
±[0,2+0,02(Un/UD-l)] -
Kirish kuchlanishlarining asosiy harmonik komponentlari orasidagi faza siljish burchagi, darajalar 0 dan 360 mutlaqgacha, daraja ± 0,1 0,1 Un ≤ U ≤ 1,5 Un
AC chastotasi [f1], Hz 42,5 dan 75 gacha Absolyut, Gts ±0,01 0,1 Un< U<2 Un
GOST R 51317.4.30 bo'yicha A klassi
Chastotaning og'ishi, Gts -7,5 dan 25 Mutlaq, Gts ±0,01 0,1 Un< U<2 Un
GOST R 51317.4.30 bo'yicha A klassi
Salbiy kuchlanish og'ishi, % Uo dan 0 dan 100 gacha Absolyut, % Uo ±0,1
Ijobiy kuchlanish og'ishi, % Uo dan 0 dan 100 gacha Absolyut, % Uo ±0,1
Barqaror holatdagi kuchlanish og'ishi, % Uo dan -100 dan 40 gacha Absolyut, % Uo ±0,1
Salbiy ketma-ketlik va nol ketma-ketlik uchun kuchlanish assimetriya koeffitsienti, % 0 dan 20 gacha Absolyut, % ±0,15
Kuchlanishning garmonik komponentlarining umumiy koeffitsienti [KU]**, % 0 dan 100 gacha - 0,1U n ≤ U ≤ 1,5 U n UMAX* 2,8 Un
GOST R 51317.4.30 bo'yicha A klassi
Mutlaq, % ±0,05 KU < 1,0
Nisbiy, % ±5,0 KU > 1,0
h [KU(h)]** tartibli kuchlanishning garmonik komponentining koeffitsienti, % 0 dan 50 gacha - 0,1U n ≤ U ≤ 1,5 U n UMAX* 2,8 Un;
h 2 dan 50 gacha
GOST R 51317.4.30 bo'yicha A klassi
Mutlaq, % ±0,05 KU(h) < 1,0
Nisbiy, % ±5,0 KU(h) ≥ 1,0
Tartibdagi interharmonik markazlashtirilgan kichik guruh kuchlanishining RMS qiymati h [Usgh], V 0 dan 0,15 Ungacha - 0,1U n < U < 1,5 U n UMAX* 2,8 Un;
h 2 dan 50 gacha
GOST R 51317.4.30 bo'yicha A klassi
Mutlaq, V ± 0,0005 U0 Usg, h ≤ 0,01 U n
Nisbiy, % ± 5 Usg, h ≥ 0,01 U n
Elektr tarmoqlaridagi axborot signallari kuchlanishining RMS qiymati (elektr tarmoqlari orqali uzatiladigan signallarning kuchlanishi) berilgan tashuvchi chastotada 0,1 dan 3 kHz gacha, [Us], V 0 dan 0,3 gacha Un - 0,1U n < U < 1, 5 U n UMAX* 2,8 U n
GOST R 51317.4.30 bo'yicha A klassi
Mutlaq, V ± 0,0015 U0 Us ≤ 0,03 U n
Nisbiy, % ± 5,0 Us ≥ 0,03 U n
Ijobiy ketma-ketlik, nol ketma-ketlik va manfiy ketma-ketlik kuchlanishi, V 0 dan 2 Un Absolute, V ±0,0015 U0 -
Qoldiq kuchlanish (ishlamay qolganda), V 0,01 Undan 1,1 Ungacha Nisbiy, % ±[0,l±0,01(Uo/U-l)] GOST R 51317.4.30 bo'yicha A sinfi
Qoldiq kuchlanish (uzilish vaqtida), V 0,01 Un dan 0,2 Un nisbiy, % ±[0,l±0,01(Uo/U-l)]
Kuchlanish chuqurligi, % 10 dan 100 gacha Absolyut, % ±0,2
Kuchlanishning uzilish davomiyligi, s 0,01 s dan 60 minutgacha Mutlaq, s ±0,2
Kuchlanishning pasayish muddati, s 0,02 s dan 600 s gacha Absolyut, s ±0,02
Haddan tashqari kuchlanish vaqtida maksimal kuchlanish qiymati, V 1,1 Undan 2 Ungacha berilgan, % Uo ±0,2
Vaqtinchalik ortiqcha kuchlanishning davomiyligi, s 0,02 s dan 600 s gacha Absolyut, s ± 0,02 GOST R 51317.4.30 bo'yicha A sinfi
Qisqa muddatli miltillovchi doza, rel 0,2 dan 10 gacha Nisbiy, % ±5,0
Uzoq muddatli miltillovchi doza, rel. 0,2 dan 10 gacha bo'lgan birliklar Nisbiy, % ±5,0
Joriy vaqt - Absolyut, s ±0,005 Xalqaro muvofiqlashtirilgan vaqt shkalasi bilan sinxronlanganda
Mutlaq, s/kun ±0,5 UTC bilan sinxronizatsiya bo'lmaganda. -20 dan 55 ° C gacha bo'lgan haroratlarda
Eslatmalar:

1. Un - fazali kuchlanishlar uchun 240 V, 60 V, 10 V va fazaviy kuchlanish uchun 415 V, 104 V, 17,3 V oralig'ida tanlangan o'lchov diapazoni bilan belgilanadigan Qurilmaning nominal kuchlanishi .

Uo - GOST R 54149-2010 bo'yicha mos yozuvlar kuchlanishi operator tomonidan tashqi o'lchash kuchlanish transformatorining konversiya koeffitsienti va nominal kirish kuchlanishi shaklida o'rnatiladi.
