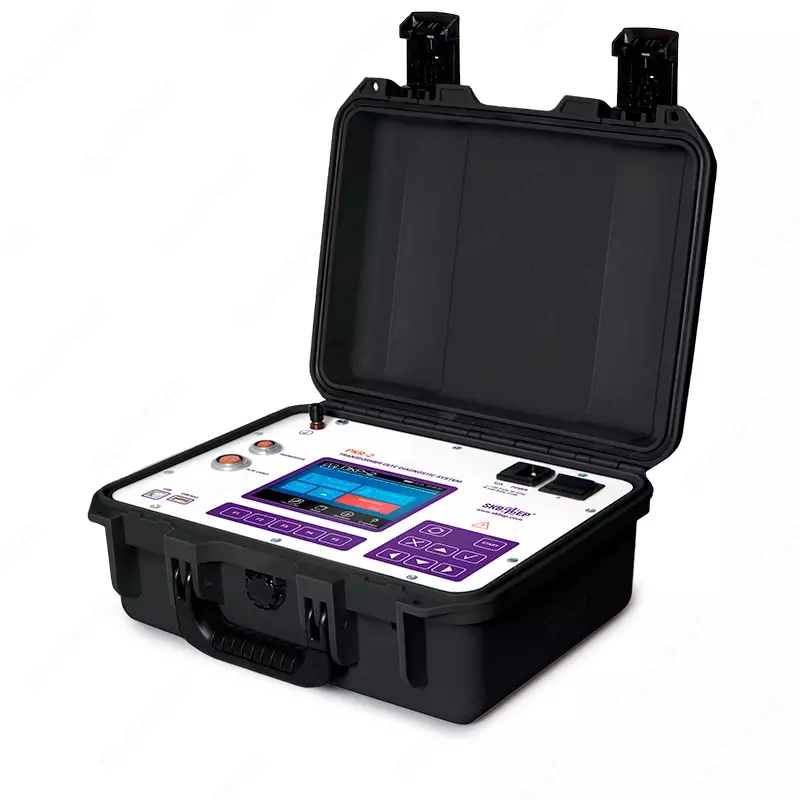

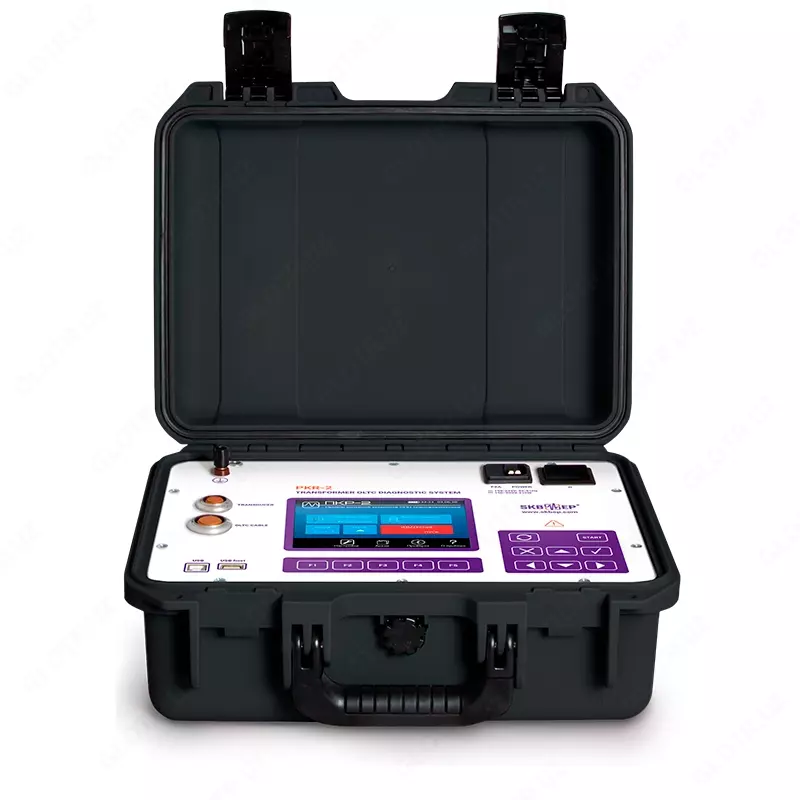

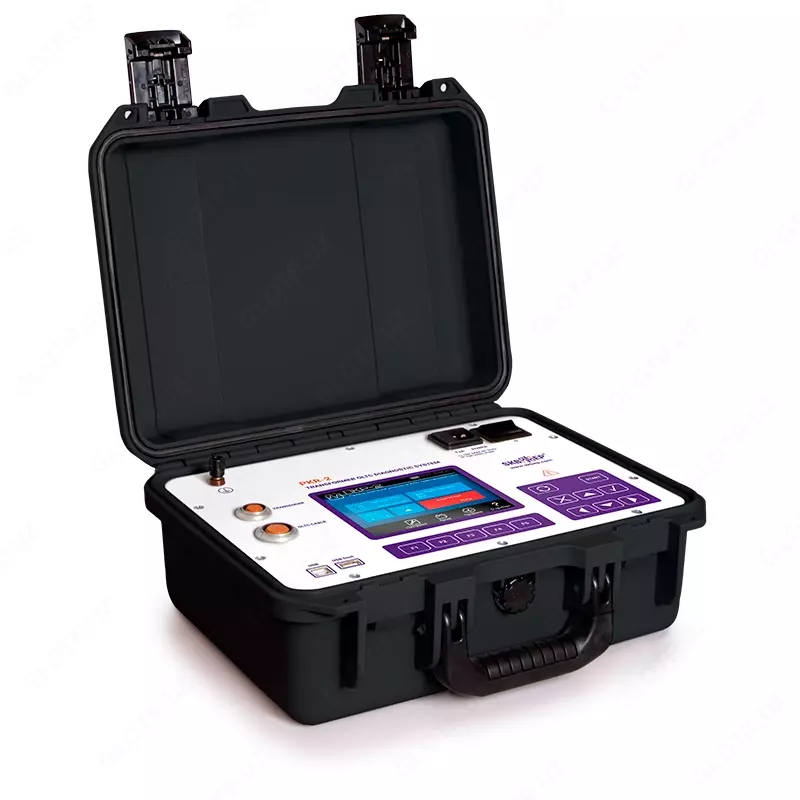

PKR-2M transformatorlarining yuk ostidagi kran almashtirgichlarini boshqarish moslamasi

Barcha turdagi yuklarni boshqarish moslamalarining (OLTC) texnik holatini tekshirish

PKR-2M rezistor va reaktorning barcha turdagi yuk o'zgartirgichlarining texnik holatini tekshirish uchun mo'ljallangan. Qurilma tankni demontaj qilmasdan va ochmasdan (DRM usuli), to'g'ridan-to'g'ri diagnostika usulidan foydalanib, tankni ochish, yog'ni qisman yoki to'liq to'kish, shuningdek dumaloq diagrammalarni olish bilan osilografiyani amalga oshirishga imkon beradi.

Rezistorni almashtirish moslamalarini joyida tekshirish (DRM usuli)

Joyda tekshirish rejimi (DRM usuli) kontaktor tankining qopqog'ini olib tashlamasdan, oqimni cheklovchi rezistorlar bilan yuk ostida o'zgartirgichlarning texnik holatini tekshirish imkonini beradi. Rejim DRM (dinamik qarshilik o'lchovi) usuliga asoslangan va yukni o'zgartirish moslamasi ulangan o'rash orqali oqim kuchini o'lchashdan iborat. O'lchov natijalariga ko'ra, DRM grafigi tuziladi, bu kontaktlarni almashtirish momentlarida oqim kuchining o'zgarishini ko'rsatadi. DRM rejimidagi sinov natijalariga ko'ra, PKR-2M qurilmasi ikkita grafik ishlab chiqaradi: qarshilikning vaqtga bog'liqligi va o'tkazuvchanlikning vaqtga bog'liqligi. Masalan, RS, RNOA va boshqalar kabi qurilmalar uchun kontaktorning asosiy va yoy kontaktlarining to'g'ri ishlashini, ularning holatini (yoqilgan yoki aloqa qilmaslik), oqim cheklovchi rezistorlarning yaxlitligini aniqlash mumkin. RNTA - 35/320 qurilmalari va shunga o'xshash qurilmalar uchun kontaktor va selektor nozik sozlash kaliti bilan almashtiriladi, asosiy va kamon kontaktlarini, oqim cheklovchi rezistorni, shuningdek, barcha kontaktlarning zanglashiga olib keladigan sirt holatini tekshirish mumkin. harakatlanuvchi kontaktlar harakatlanadigan kalitning sobit kontaktlari. Ushbu diagnostika reaktor turidan tashqari keng ko'lamli kommutatsiya qurilmalari uchun kontaktorni almashtirish oscillogrammalarini olish imkonini beradi.

To'g'ridan-to'g'ri diagnostika yo'li bilan rezistorli kran o'zgartirgichlarning osilografiyasi

Yuk ko'taruvchi kran almashtirgichning rezistor moslamalarining kontaktorlarini almashtirish oscillogrammalarini olib tashlash sizga ishning kechikishini, fazalardagi ishning bir vaqtning o'zida emasligini va kommutatsiya paytida sakrashni aniqlash imkonini beradi. Barcha xususiyatlar o'chiriladi:

bir vaqtning o'zida uch fazada "yulduz" sxemasiga muvofiq ulangan "neytral" sariqlarda joylashgan yuk o'zgartirgichlar uchun;

"yulduz" yoki "uchburchak" sxema bo'yicha ulangan sariqlarning "chiziq"ida joylashgan yuk o'zgartirgichlar uchun bosqichma-bosqich.

Rezistor va reaktor krani almashtirgichlarining dumaloq diagrammalarini olib tashlash

Pirog diagrammalarini olib tashlash uchun qurilma maxsus sensor bilan jihozlangan. Uning turli xil qo'zg'aysanlarning vallari bilan interfeysi o'qlar va vtulkalar to'plami bilan ta'minlanadi, ularni o'rnatish esa hech qanday asbobdan foydalanmasdan, oddiygina milga o'tish joyini qo'yish orqali amalga oshiriladi. Barcha xususiyatlar o'chiriladi:

bir vaqtning o'zida uch fazada "yulduz" sxemasiga muvofiq ulangan "neytral" sariqlarda joylashgan yuk o'zgartirgichlar uchun;

"yulduz" yoki "uchburchak" sxema bo'yicha ulangan sariqlarning "chiziq"ida joylashgan yuk o'zgartirgichlar uchun bosqichma-bosqich.

To'g'ridan-to'g'ri va teskari zarbalar paytida selektor va kontaktorning kontaktlarini almashtirish ketma-ketligining dumaloq diagrammasiga ko'ra, masalan, teskari zarba miqdori va selektor yig'ilishining sifati haqida xulosa chiqarish mumkin.

Avtomatik o'z-o'zidan yuk ostida krani almashtirgich va uch fazali boshqaruvni sozlash

Yukdagi kran almashtirgichlarning parametrlarini o'lchash uchun qo'shimcha elementlarni (masalan, rezistorlar) ulash yoki sinovdan o'tkazilayotgan qurilmaning oqim cheklovchi rezistorlarining qarshiliklarini bilish shart emas. Muayyan yukni o'zgartirish moslamasining barcha sozlashlari qurilmada avtomatik ravishda amalga oshiriladi va osilografiya va dumaloq diagrammalar bir vaqtning o'zida uch bosqichda qayd etiladi.

Qo'lda rejimda reaktor va rezistor kran almashtirgichlarni tekshirish

PKR-2M qurilmasi yordamida reaktor va rezistorli kran almashtirgichlarni qo'lda rejimda tekshirish mumkin. Foydalanuvchi qo'zg'aysan milini tutqich bilan sekin sur'atda aylantiradi va displey hozirda kontaktlarning yopilish / ochilish momentlarini darajalarda, kuchlanish va oqim qiymatlarida ko'rsatadi.

Ergonomik problar yoki alligator kliplari bo'lgan kabel

To'g'ridan-to'g'ri yuk o'zgartirgichning kontaktlariga (DRM usulidan foydalanmasdan) ulanish qulayligi uchun, tank ochilganda, moy qisman yoki to'liq drenajlanadi, qurilmalar maxsus uzun zondlar bilan jihozlangan. Kontakt problarisiz qurilmaga ulanish timsoh kliplari bo'lgan simi orqali mumkin, bu holda kontaktor idishidan moyni qisman yoki to'liq to'kish amalga oshiriladi yoki qurilma transformator idishidan butunlay chiqariladi.

Batareya avtonomiyasi, sensorli ekran va diagnostika natijalari bilan ishlash

PKR-2M o'rnatilgan batareya bilan jihozlangan, bu uning harakatchanligini va foydalanish qulayligini oshiradi. Avtonom elektr ta'minoti qurilmani nimstansiya yoki ustaxonaning keng hududida qayta quvvatlanmasdan ish kuni davomida ishlatish imkonini beradi, bu esa elektr kabeli, elektr rozetkasini uzaytirish simi va yerga ulash bilan bog'liq qiyinchiliklarni bartaraf etadi. Ma'lumotni grafik yoki jadval ko'rinishida taqdim etish uchun qurilma yuqori yorqinlik va kontrastga ega bo'lgan katta rangli grafik displey bilan jihozlangan, bu grafiklarni qayta ishlashni osonlashtiradi. O'lchov natijalari energiya omborida saqlanadi

qurilmaning avisimoy xotirasi, tashqi flesh-diskda va ularni kompyuterga o'tkazish ham mumkin. Boshqarish klaviatura, sensorli ekran yoki shaxsiy kompyuter orqali amalga oshirilishi mumkin, bu sizga qishda muhim bo'lgan kompyuter bilan mashinada diagramma olish imkonini beradi.
