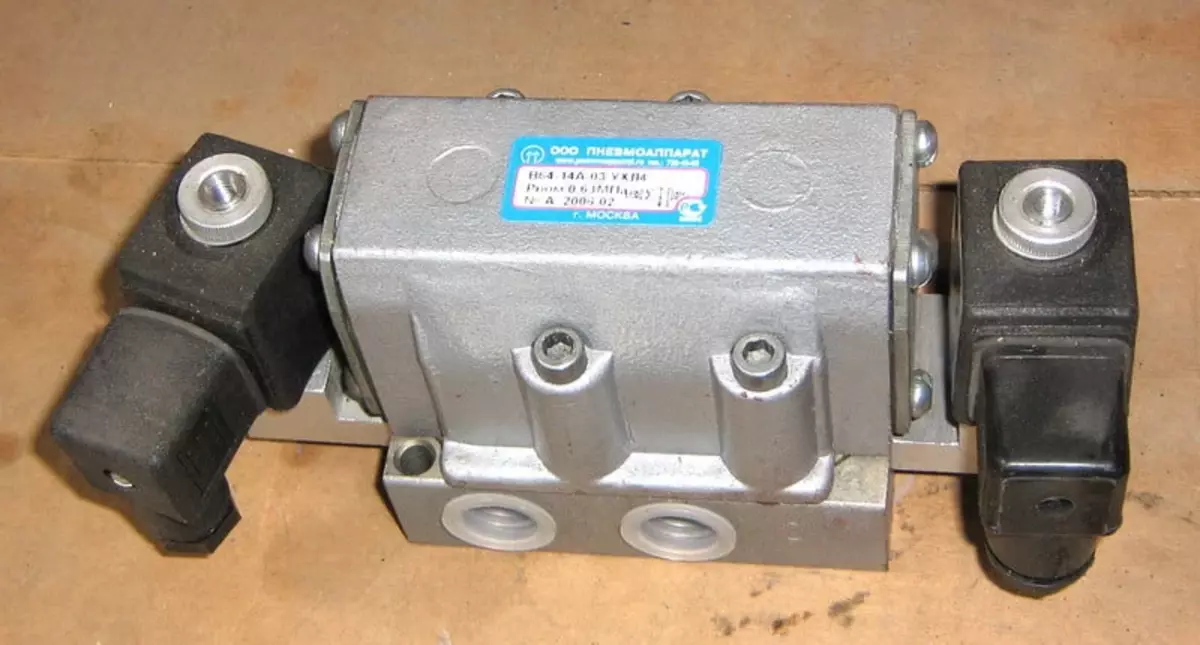

Pnevmatik distribyutor B64-14A-03 24 V (1309352-modda)

V64-14A-03 pnevmo taqsimlagichi sanoat pnevmatik tizimlarida siqilgan havo oqimlarini boshqarish uchun mo‘ljallangan qurilmadir. U mashinasozlik, avtomatlashtirilgan ishlab chiqarish liniyalari, yig‘ish va qadoqlash tizimlari hamda turli sanoat uskunalarida keng qo‘llanadi. Qurilma pnevmatik silindrlar va boshqa ijro mexanizmlarini boshqarish uchun havo oqimlarini taqsimlaydi.

Ushbu model to‘rtta pnevmatik liniya va ikkita ish holatiga ega. Bunday konstruktsiya havo oqimining yo‘nalishini aniq boshqarish imkonini beradi. Klapan elektromagnit solenoid yordamida boshqariladi. Elektr toki berilganda solenoid klapan ichidagi oltin mexanizmini siljitadi va havo oqimi yo‘nalishini o‘zgartiradi.

Elektr ta’minoti o‘chirilganda ichki prujina mexanizmi klapanni avtomatik ravishda boshlang‘ich holatiga qaytaradi. Bu esa tizimning barqaror va xavfsiz ishlashini ta’minlaydi. Standart model 24 V doimiy tok bilan ishlaydi, biroq 12 V, 48 V, 110 V doimiy tok yoki 110 va 220 V o‘zgaruvchan tok bilan ishlaydigan variantlari ham mavjud.

Qurilma G1/2" rezbali ulanishga ega bo‘lib, sanoat pnevmatik tizimlariga oson ulanish imkonini beradi. Shartli o‘tish diametri 16 mm bo‘lib, yuqori havo o‘tkazuvchanligini ta’minlaydi. Kv koeffitsienti 2,8 m³/soatdan yuqori bo‘lib, yuqori unumdorlikni ta’minlaydi.

Klapan ishlash tezligi 0,1 soniyadan oshmaydi. Maksimal ish bosimi 0,63 MPa, minimal bosim esa 0,25 MPa ni tashkil etadi. Bunday ko‘rsatkichlar qurilmani tezkor avtomatlashtirilgan tizimlarda qo‘llash imkonini beradi.

Korpus IP65 himoya darajasiga ega bo‘lib, chang va namlikdan himoyalangan. Qurilma −40 °C dan +50 °C gacha bo‘lgan haroratda ishlashi mumkin. Og‘irligi taxminan 2 kg bo‘lib, mustahkam konstruktsiya va vibratsiyaga chidamlilikni ta’minlaydi. Qo‘shimcha solenoid o‘rnatish imkoniyati esa qurilmaning funksional imkoniyatlarini kengaytiradi.

Afzalliklari

Siqilgan havo oqimlarini ishonchli boshqarish
Tez ishlash va yuqori samaradorlik
Elektromagnit boshqaruv va prujinali avtomatik qaytish
Yuqori o‘tkazuvchanlik va sanoat tizimlariga moslik
IP65 himoya darajasi bilan chang va namlikdan himoya
Turli kuchlanish variantlari bilan moslashuvchan ishlash

Texnik xususiyatlari

5 ta tez-tez so‘raladigan savollar

1. V64-14A-03 pnevmo taqsimlagichi nima uchun ishlatiladi
   U pnevmatik silindrlar va havo tizimlarini boshqarish uchun ishlatiladi

2. Qurilma qanday kuchlanishda ishlaydi
   Standart model 24 V doimiy tok bilan ishlaydi

3. Maksimal ish bosimi qancha
   Maksimal ish bosimi 0,63 MPa

4. Qurilma nam muhitda ishlay oladimi
   Ha, IP65 himoya darajasi chang va namlikdan himoya qiladi

5. Boshqa kuchlanish variantlari mavjudmi
   Ha, 12 V, 48 V, 110 V DC va 110 yoki 220 V AC variantlari mavjud
