Portlashdan himoyalangan alangali xabar beruvchi Spektron-701-Exd

Spektron-701-Exd-H, Spektron-701-Exd-M, Spektron-701-Exd-A — bu o‘zini nazorat qilish funksiyasiga ega yong‘in olov detektori bo‘lib, infraqizil diapazonda ishlaydi.

Maqsad
Detektor neft-gaz sohalari va ularning infratuzilmalari obyektlarida yong‘in o‘chirish tizimlari va yong‘in signalizatsiya tizimlari uchun mo‘ljallangan. Detektor «Nosozlik» signalini qabul-kontrol qurilmasiga uzatish bilan o‘zini avtomatik tekshirish funksiyasiga ega. Rossiya Favqulodda vaziyatlar vazirligi VNIIPO FGBU tomonidan rasmiy xat bilan bitta detektor bilan himoyalangan hududni ikki detektor o‘rniga nazorat qilishga ruxsat berilgan. Detektor GOST R 53325 talablariga muvofiq yong‘in avtomatik texnika vositalari sifatida ishlab chiqariladi.

Detektor korpusi ishlab chiqarish materiali:

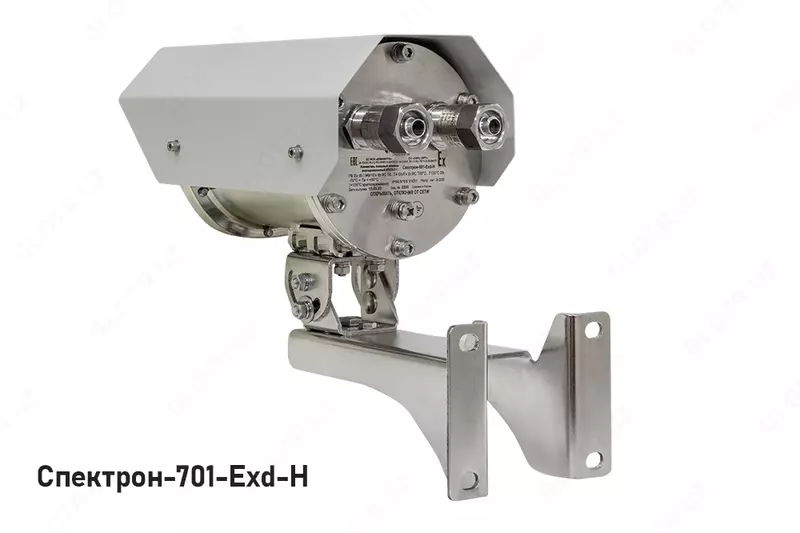

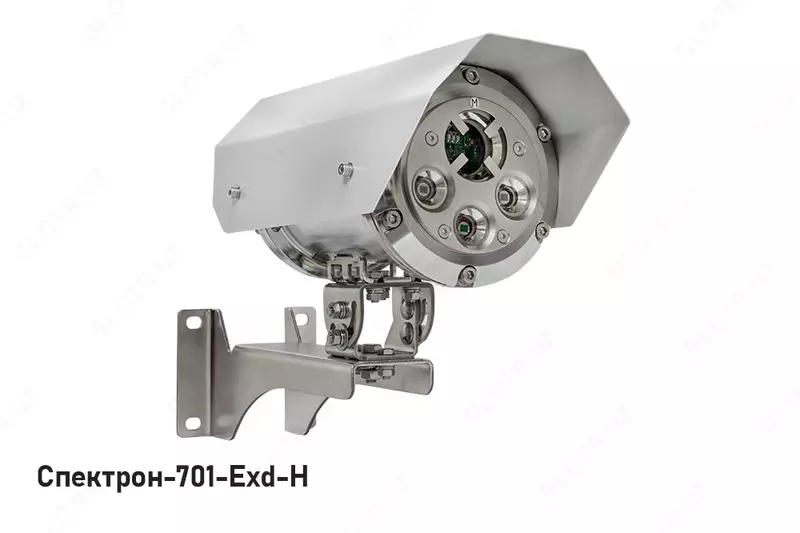

• Spektron-701-Exd-H — zanglamaydigan po‘lat AISI 321.

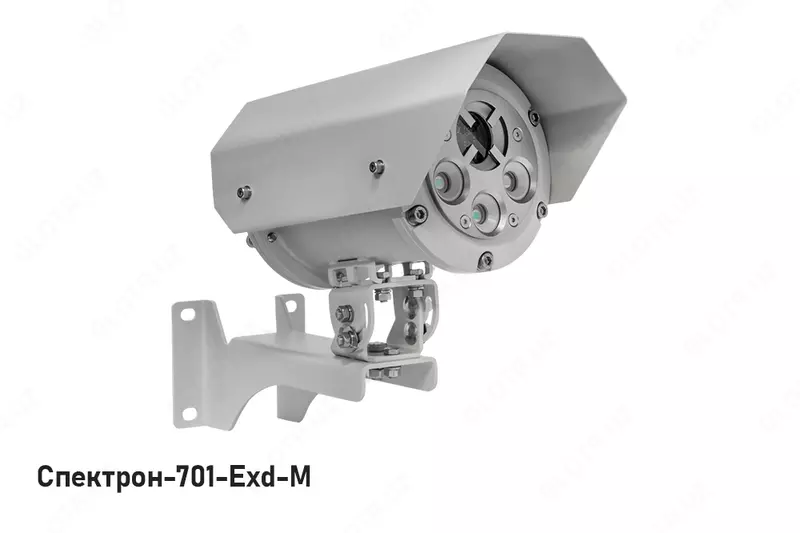

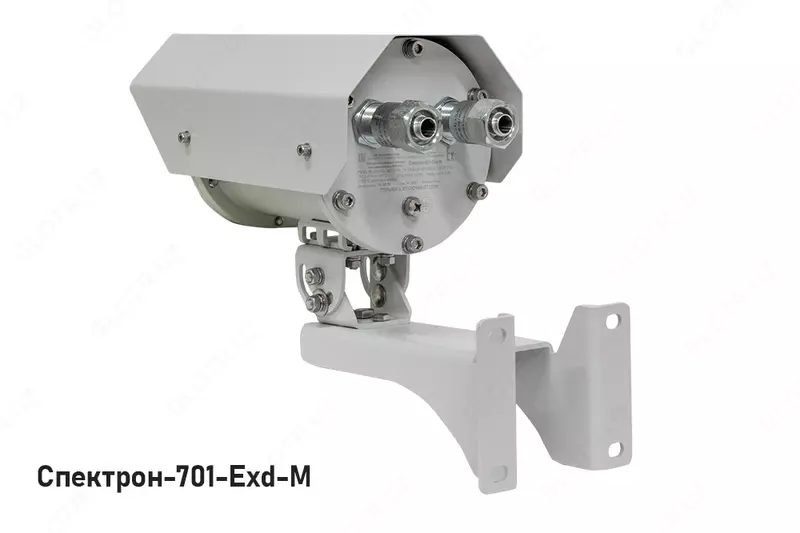

• Spektron-701-Exd-M — po‘lat St10, chang qoplamasi bilan.

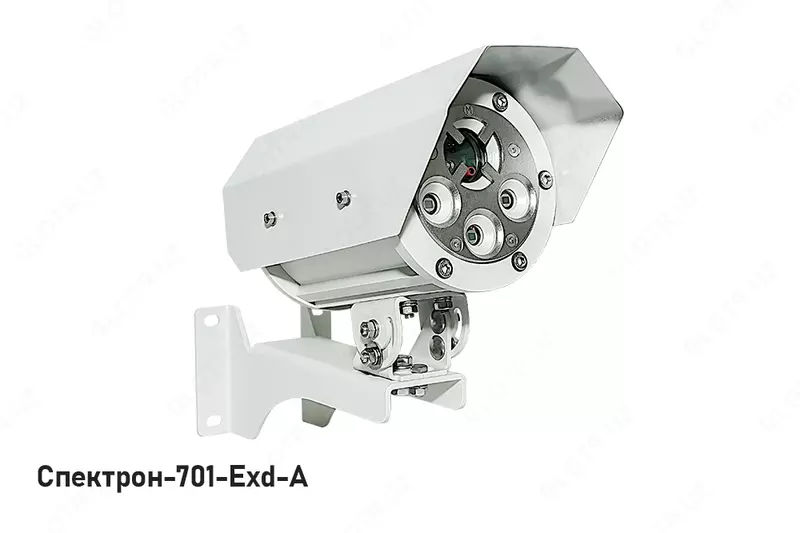

• Spektron-701-Exd-A — alyuminiy qotishmasi, polimer chang qoplamasi bilan.

Korpus tashqi muhit ta’siridan himoya qilish darajasi (IP66/IP68) bilan ta’minlangan.

Spektron-701-Exd-H/M portlashdan himoyalangan jihozlar bo‘yicha I guruh va IIА, IIВ, IIС osti guruhlariga muvofiq TR TS 012/2011, GOST 31610.0-2014 (IEC 60079-0:2011) va GOST IEC 60079-1-2013 talablariga mos keladi va quyidagi portlashdan himoya belgisiga ega: РВ Ex db I Mb / 1Ex db IIC T6...T4 Gb / Ex tb IIIC T85ºC...T135ºC Db.

Spektron-701-Exd-A portlashdan himoyalangan jihozlar bo‘yicha IIА, IIВ, IIС osti guruhlariga muvofiq TR TS 012/2011, GOST 31610.0-2014 (IEC 60079-0:2011) va GOST IEC 60079-1-2013 talablariga mos keladi va quyidagi portlashdan himoya belgisiga ega: 1Ex db IIC T6...T4 Gb / Ex tb IIIC T85ºC...T135ºC Db.

Detektor «1» va «2» sinf portlash xavfli zonalarda yopiq obyektlar va ochiq o‘rnatishlar uchun mo‘ljallangan. Qo‘shimcha kon portlashdan himoya belgilari detektorni kon va rudnik yer osti qazishmalarida hamda ularning yer usti binolarida qo‘llash imkonini beradi. Zanglamaydigan po‘lat korpusli detektor kislotali, ishqorli va boshqa kimyoviy agresiv muhit, dengiz suvi va tuzli tuman ta’sirida uzoq muddat ishlash uchun tavsiya etiladi. Qurilma dizayni va sensorlar joylashuvi yong‘in manbalarini aniqlashda 90° konus shaklidagi natijaviy diagramma olish imkonini beradi. Ishonchlilikni oshirish uchun detektor optika changlanishini nazorat qilish funksiyasiga ega. Maxsus o‘rnatilgan manba orqali to‘g‘ridan-to‘g‘ri va aks ettirilgan nurlanishning pasayishi optika changlanish darajasini aniqlaydi. Shisha changlanish darajasi qizil LED indikator bilan, qisqa yorqin chiroqlar seriyasi ko‘rinishida, 3 soniyali davr bilan ko‘rsatiladi.

Detektor old panelida ikki LED indikator mavjud — qizil va yashil rangda. Qizil indikator detektor holatini ko‘rsatadi: navbatchilik rejimi, yong‘in rejimi, nosozlik rejimi va changlanish darajasi. Yashil indikator olovni oldindan aniqlashni vizual ko‘rsatadi va test manbalari bilan ishlaganda ishlatiladi. Harorat diapazoni –75ºC dan +90ºC gacha (+135ºC qisqa muddat) bo‘lib, ekstremal sovuq sharoitlarda ishlash imkonini beradi.

Detektorda qurilma va isitish tizimi uchun alohida, galvanik izolyatsiyalangan quvvat amalga oshirilgan. Detektor va isitish tizimi 9–28 V doimiy kuchlanish bilan ishlaydi. Detektor faqat 4 simli ulanish sxemasi bo‘yicha ishlaydi. Kabel kirishlari va quyoshdan himoya qiluvchi qopqoq detektor to‘plamiga kiritilmagan, alohida buyurtma bilan yetkazib beriladi.

Texnik xususiyatlari:

* — Zavod sozlamasi, foydalanuvchi jadvaldagi qiymatlarga o‘zgartirishi mumkin.
