Portlashdan himoyalangan alangali xabar beruvchi Spektron-801-Exd

Portlashdan himoyalangan olov detektori Spektron-801-Exd

Tavsif
Spektron-801-Exd-H, Spektron-801-Exd-М, Spektron-801-Exd-А — bu ko‘p diapazonli yong‘in detektorlaridir. Yong‘in manbasini aniqlash infraqizil spektrning uchta diapazonida elektromagnit nurlanish orqali amalga oshiriladi.

Ma’no
Detektor neft-gaz tarmoqlari ob’ektlari va ularning infratuzilmasida yong‘in o‘chirish va signalizatsiya tizimlari uchun mo‘ljallangan. Detektor ГОСТ R 53325 texnik talablarga muvofiq ishlab chiqariladi.

Korpus materiali:

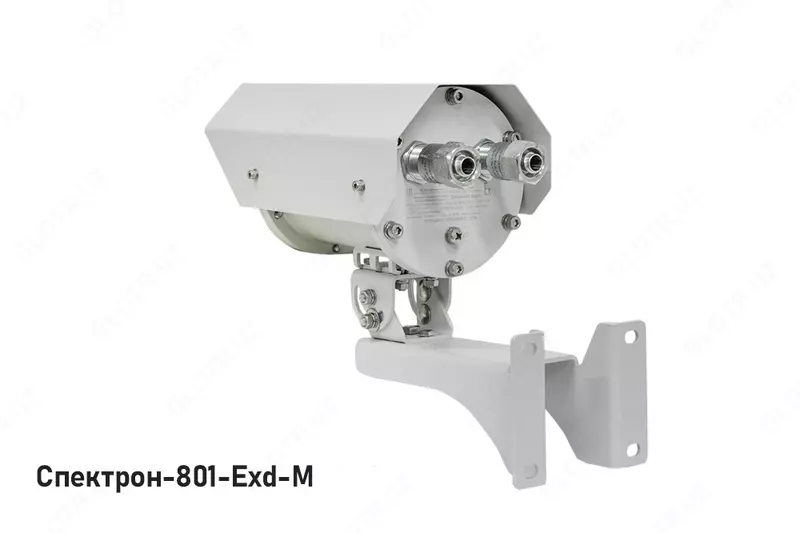

• Spektron-801-Exd-H – zanglamaydigan po‘lat AISI 321

• Spektron-801-Exd-М – galvanizlangan po‘lat St10, chang qoplamasi bilan

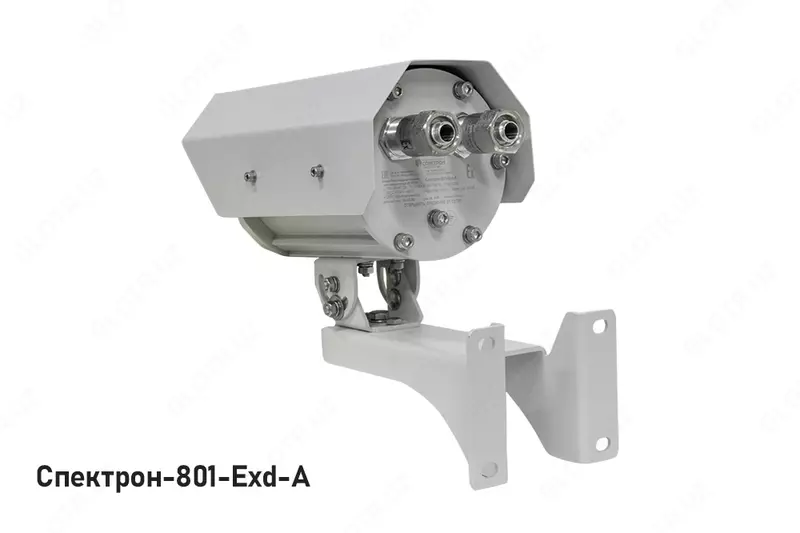

• Spektron-801-Exd-А – alyuminiy qotishma, polimer chang qoplamasi bilan

Korpus tashqi ta’sirlardan himoya darajasi IP66/IP68 ga ega.

Portlashdan himoyalangan uskunalar talablariga moslik:

• Spektron-801-Exd-H/М: I guruh, IIА, IIВ, IIС podguruhlari (ТР ТС 012/2011, ГОСТ 31610.0-2014, IEC 60079-0:2011, ГОСТ IEC 60079-1-2011). Belgilash: РВ Ex db I Mb / 1Ex db IIC T6 Gb / Ex tb IIIC T85 Db

• Spektron-801-Exd-А: IIА, IIВ, IIС podguruhlari (ТР ТС 012/2011, ГОСТ 31610.0-2014, IEC 60079-0:2011, ГОСТ IEC 60079-1-2011). Belgilash: 1Ex db IIC T6 Gb / Ex tb IIIC T85 Db

Detektor portlash xavfli zonalarda («1», «2», «21», «22») yopiq va ochiq ob’ektlarda ishlashga mo‘ljallangan. Qo‘shimcha rudnik belgisi detektorni yer osti konlari va ularning yer usti inshootlarida qo‘llash imkonini beradi. Zanglamaydigan po‘lat korpusli detektor kislotali, ishqorli va boshqa kimyoviy agressiv muhitlarga, shuningdek, dengiz suvi va tuzli bulut ta’siriga chidamlidir. Qurilmaning konstruktsiyasi va sensorlar joylashuvi yong‘in manbalarini aniqlash diagrammasini 90° konus shaklida olish imkonini beradi.

Standart konfiguratsiya:

• «YONG‘IN» rele

• «NOSO‘ZLIK» rele

• RS-485 raqamli interfeys Modbus/RTU (yoki 4–20 mA tok zanjiri HART protokoli bilan)

Detektor optika changlanishini nazorat qilish funksiyasiga ega. Maxsus ichki manba orqali ko‘z oynalaridagi bevosita va aks ettirilgan nurlanishning zaiflashishiga qarab optika chang darajasi aniqlanadi. Oynalarning chang darajasi qizil LED indikator yordamida 3 soniyalik qisqa guruhli chaqnashlar bilan ko‘rsatiladi. Detektorda oynalarning changlanishi holatida «Nosozlik» signalini PPK ga uzatish funksiyasi mavjud. Zavod sozlamasi — funktsiya o‘chirilgan. Detektor old panelida qizil va yashil LED indikatorlar mavjud. Qizil LED — detektorning joriy holatlarini (navbatchilik rejimi, yong‘in rejimi, nosozlik rejimi, chang darajasi) ko‘rsatadi. Yashil LED — yong‘in manbasining dastlabki aniqlanishini vizual ko‘rsatish va test manbalari bilan ishlash uchun xizmat qiladi.

Harorat diapazoni:

• Isitgich bilan: –70…+90°С (+135°С qisqa muddat)

• Isitgichsiz: –55…+90°С (+135°С qisqa muddat)

Detektor va isitgich alohida, galvanik izolyatsiyalangan quvvat manbai bilan ishlaydi. Quvvat: 9–28 V DC. Detektor faqat 4 simli ulanish sxemasi bilan ishlaydi. Kabel kirishlari va quyoshdan himoya qopqog‘i alohida buyurtma bilan yetkazib beriladi.

Texnik xususiyatlar (asosiy)

* — zavod sozlamasi
** — IK kanal differensial rejimda ishlaydi, ishlash vaqti yong‘in intensivligiga bog‘liq.

Ishlash variantlari

Indeks “S” detektorning maxsus sharoitlarga mos individual sozlamasini bildiradi.
