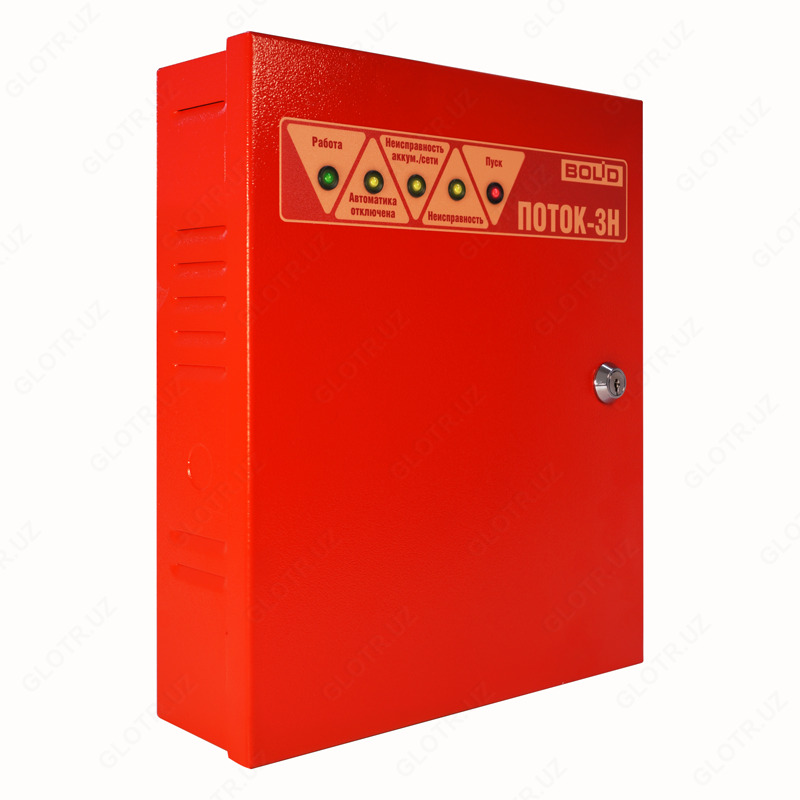

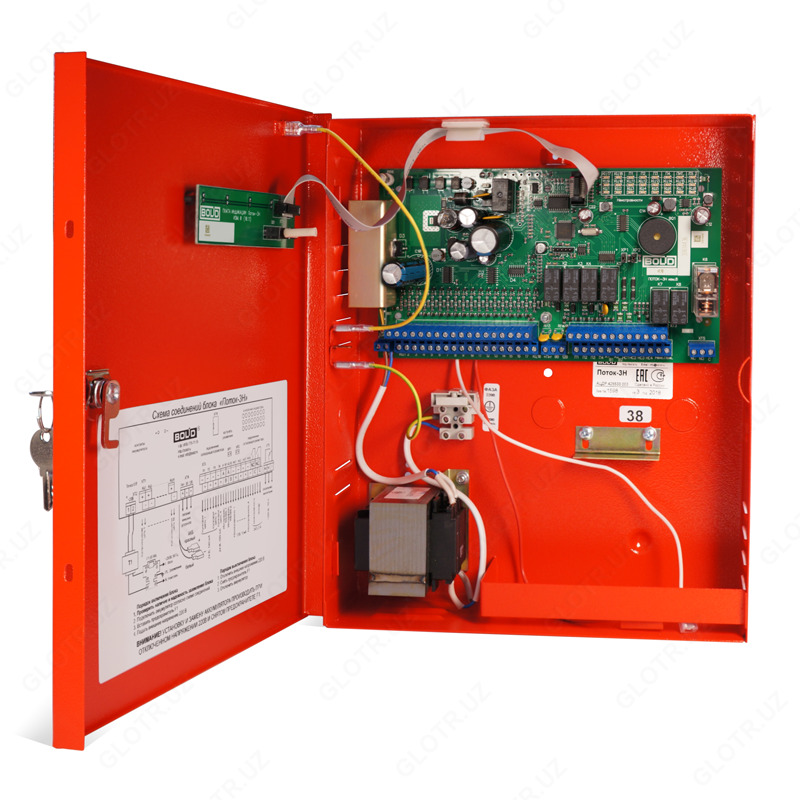

Potok-3N yong'inga qarshi qurilma

                                                             Potok-3N yong'inga qarshi qurilma

Sizlarga yuqori sifatli oʻt oʻchirish qalqonlarini taqdim etamiz. Oʻt oʻchirish qalqonlari eng ilgʻor texnologiyalar asosida tayyorlangan va barcha meʼyorlar va standartlarga javob beradi. Oʻt oʻchirish qalqonlari yonish va erishga chidamli. Yong’in qalqonlarining o’ziga xos xususiyatlari: yuqori sifat, tashqi ta’sirga chidamlilik, uzoq umr ko’rish.

«Oqim-3N» nasos stansiyasi yoki sprinkler, drencher, ko’pikli yong’in o’chirish stansiyasi yoki yong’in suv quvuri uskunalarini boshqarish uchun mo’ljallangan. Yong’inni o’chirish qurilmasi tarkibidagi blokning ishlashi faqat tarmoq nazoratchisi (v.3.03 va undan yuqori «S2000M» pulti) va «Oqim-BKI» yong’inni o’chirish tizimining 2.00 va undan yuqori bo’lgan indikatsiya bloki bilan birgalikda amalga oshirilishi mumkin.

«Oqim-3N» bloki «S2000-4» bloklarini qo’shimcha texnologik asbob-uskunalarni boshqarish uchun (zarurat bo’lganda) RS-485-2 interfeysiga idoraviy qurilmalar sifatida ulash imkonini beradi.

Xususiyatlari:

Blok avtomatik:
4 ta ijro qurilmalarini (agregatlarini) boshqarish
Bosim datchiklari (DD), masofadan ishga tushirish qurilmalari (UPS), nazorat-ishga tushirish shkaflari (KKP), oxirgi o’chirgichlar, shuningdek, ichki kontaktlari normal-ochiq (normal-yopiq) bo’lgan turli datchik-rele holatini nazorat qilish
datchiklar, UPS, KKP va oxirgi o’chirgichlar bilan aloqa liniyalarining yaxlitligini nazorat qilish
Ijro etuvchi qurilmalarni boshqarish zanjirlarining yaxlitligini nazorat qilish
Ventilyatsiya tizimlari va boshqa muhandislik asbob-uskunalarini ishga tushirishni (o’chirishni) boshqarish
buyruqlarni qabul qilish va signal xabarlarini RS-485 interfeysi orqali tarmoq nazoratchisiga (S2000M nazorat qilish va boshqarish pulti) berish
«Yong’in» «, Nosozlik» va «Ishga tushirish» xabarnomalarini yong’in bo’limi (PCH) pultiga berish

Blok bir vaqtning o’zida quyidagi turdagi 4 tagacha ijro qurilmasi (agregat) ning ishlashini qo’llab-quvvatlaydi:
asosiy nasos (ON)
zaxira nasos (RN)
yong’in elektr uzatmasi (EIZ)
zaxira yong’in elektr uzatmasi (EIZ)
drencher parda (seksiya) (DZ)
jokey-nasos (JN)
yong’in rezervuarlarining avariya darajasini nazorat qilish
zaxirani avtomatik tarzda yoqish (AVR)
Blok quyidagilarni ishga tushirishni taʼminlaydi:
avtomatik, bosim datchiklaridan
qo’lda, UPSdan
masofadan turib, «S2000M» pulti buyruqlari bilan yoki «Oqim-BKI» bloki tugmalari yordamida

Blok 10 ta asosiy konfiguratsiyaga ega va foydalanuvchi konfiguratsiyalarini yaratish imkonini beradi

Blok xizmat va xavotirli xabarlarni «S2000M» pultiga RS-485 interfeysi bo’yicha uzatadi va xabarnomalarni «Yong’in», «Nosozlik» va «Ishga tushirish» orqali «quruq aloqa» tipidagi chiqish yo’llari yordamida uzatadi.

Blokda qopqoqdagi mexanik qulf va o’rnatilgan tovush signalizatori mavjud.

Texnik tavsiflari:

Nazorat qilinadigan zanjirlar (KS) - 18 kirish

Maks. oxirgi qarshilikni hisobga olmagan holda simlar qarshiligi - 100 Om

Min. KS simlari orasidagi yoki har bir sim va yer orasidagi qarshilik - 50 kM

Oxirgi rezistor qarshiligi - 4,7kOm ± 5%

KSning har bir kirish joyidagi kuchlanish - 15 V ÷ 22 V

KS - 15 mA qisqa tutashuvda tokni cheklash

Yorug’lik indikatsiyasi - 29 ta LED indikator

Old panel: «Ish»
«Avtomatika oʻchirildi»
«Akkum ./tarmoq nosozligi»
«Nosozlik»
«Ishga tushirish»

Ichki panel - nosozliklar turini ochish uchun 24 indikator

O’rnatilgan tovush signalizatori - 1 m masofada kamida 50 dBA

Korpusni ochish sensori - mikrokontakt

Kommunikatsiya porti («Orion» ISOda ishlash uchun) - RS485-1, Orion protokoli

Kommunikatsiya porti («S2000-4» idoralarini ulash uchun - RS485-2, Orion protokoli

Pribor quvvati, asosiy - 187 dan 242 V gacha (50 Gts ± 1%)

Pribor quvvati, zaxira - akkumulyator batareyasi, 12 V, 7A· soat

Tashqi qurilmalarni barqarorlashtirilgan kuchlanish bilan ta’minlash uchun chiqish - (12 ± 2) V/0,5 A

Tashqi qurilmalarni beqaror kuchlanish bilan ta’minlash uchun chiqish - (12... 20) V/0,5 A

Nazorat qilinadigan chiqishlar - 4 dona.

Nasoslarni boshqarish chiqishlari (P1, P2, P3) - 24 V, 0,14 A

Nasos/boshqa yong’in agregatini (P4) boshqarishning chiqishi - 24 V, 0,5 A

Nazorat qilinmaydigan Chiqish - 7 dona.

«Yong’in», «Nosozlik» relelari - 2 A, 30 V DC/0,5 A, 125 V AC

«NO-NC-COM» relesi (ventilyatsiya, tutun chiqarishni boshqarish va shu kabilar) - 8 A, 30 V DC/8 A, 250 V AC

«NS1» «... NS4» chiqishlari (SHKPga «Nosozlik» LEDlarini ulash) - 12 V, 10 mA

Ish harorati oralig’i - 0 dan + 50 ° C gacha

Nisbiy namlik - + 25 ° C da 98% gacha

Korpusni himoya qilish darajasi - IP30

Gabarit o’lchamlari - 305x255x95 mm

Pribor vazni - ko’pi bilan 6 kg (akkumulyator batareyasidan tashqari)

O’rtacha xizmat muddati - 10 yil

Dasturlash - UProg.exe

Kompyuterga ulanish - interfeys orqali RS-485 interfeys konvertori yordamida
