PPGng(A)-FRHF 1x1,5 dan 5x240 gacha bo'lgan halogensiz kompozitsiyadan (yong'inga chidamli FRHF) tayyorlangan mis yadroli izolyatsiya va qobiqli 0,66/1 kV kuchlanishli quvvat kabellari

PPGng(A)-FRHF kabelining dekodlanishi
P - polimer kompozitsiyasidan izolyatsiya
P - polimer kompozitsiyasidan tayyorlangan qobiq
G - himoya qoplamasiz
ng (A) - A toifasiga ko'ra guruhlarga yotqizilganda olov tarqalmaydi
FR - ikkita slyuda o'z ichiga olgan lenta bilan o'tkazgich o'rash shaklida termal to'siqning mavjudligi
HF - yonish va yonish paytida korroziy gazsimon mahsulotlarni chiqarmaydi

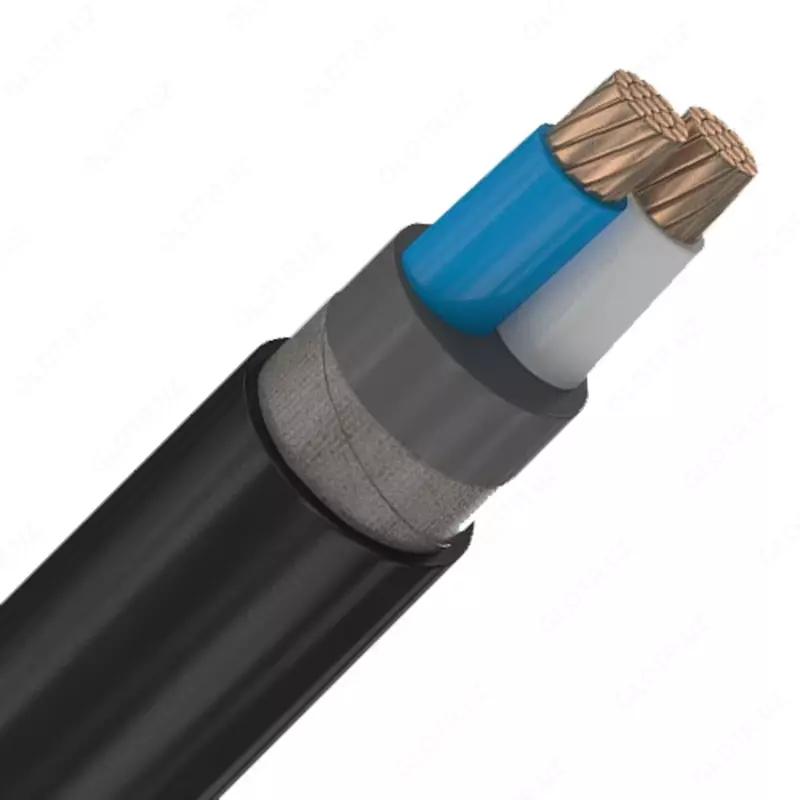

PPGng(A)-FRHF kabelining dizayni:
Mis o'tkazgich
Termal to'siq - slyuda lentalaridan yasalgan o'rash shaklida
O'ziga xos ranglardagi izolyatsiyalangan yadrolar
Izolyatsiya - halogenlarni o'z ichiga olmaydi polimer tarkibidan
Tashqi qobiq halogensiz polimer kompozitsiyasidan tayyorlangan
PPGng(A)-FRHF kabelidan foydalanish doirasi:
Kabel 50 Gts gacha chastotali 0,66 va 1 kV nominal o'zgaruvchan kuchlanishdagi statsionar qurilmalarda elektr energiyasini uzatish va tarqatish uchun mo'ljallangan. Kabel tuproqli yoki izolyatsiyalangan neytral bilan o'zgaruvchan kuchlanishli elektr tarmoqlarida qo'llaniladi, bunda erga bir fazali qisqa tutashuv rejimida ishlash muddati 8 soatdan oshmaydi va rejimda ishlashning umumiy davomiyligi. erga bir fazali qisqa tutashuv yiliga 125 soatdan oshmaydi.
Kabel yotqizish marshruti bo'ylab, shu jumladan vertikal qismlarda darajalardagi farqni cheklamasdan yotqizish uchun ishlatiladi. Kabel ichki bozorga va eksportga yetkazib berilganda OBP 88/97 (PNAE G-01-011) tasnifiga muvofiq 2-sinf AES tizimlarida umumiy sanoat foydalanish va atom elektr stantsiyalarida (AES) foydalanish uchun mo'ljallangan. Kabel yadroviy xavfsizlik tizimlarini jihozlash uchun kabel elektr uzatish liniyalarini tashkil qilish, yong'in xavfsizligi tizimi sxemalarini elektr simlarini (yong'in signalizatsiyasi sxemalari, yong'in o'chirish nasoslarini elektr bilan ta'minlash, avariya chiqishlari va qochish yo'llarini yoritish, tutunni yo'qotish va shamollatish tizimlarini ta'minlash) uchun ishlatiladi. evakuatsiya liftlari). Kabel shifoxonalarning operatsion bo'limlarida elektr simlarini tashkil qilish, favqulodda elektr ta'minoti sxemalari va yong'in sodir bo'lganda ishlaydigan asbob-uskunalarni (pantograflar) quvvat bilan ta'minlash uchun ishlatilishi mumkin.
PPGng(A)-FRHF kabelining texnik xususiyatlari:
Iqlim versiyasi B
Joylashtirish toifasi (GOST 15150-69) – 5
Ishlash harorati oralig'i -50 dan +50 ° C gacha
Havoning nisbiy namligi +35 °C da 98% gacha
Oldindan isitmasdan qistirmaning harorati -15 oS dan past emas
O'rnatish vaqtida bükme radiusi (bir yadroli) - kabelning kamida 10 tashqi diametri
O'rnatish paytida bükme radiusi (ko'p yadroli) - kabelning kamida 7,5 tashqi diametri
Yong'inga chidamlilik - kamida 180 daqiqa
Ish paytida ruxsat etilgan asosiy isitish harorati - 70 ° C dan oshmasligi kerak
Qisqa tutashuv oqimlarida yadrolarning ruxsat etilgan isitish harorati - 250 oS dan oshmasligi kerak
Haddan tashqari yuk rejimida ruxsat etilgan yadro isitish harorati - 90 ° C dan oshmasligi kerak
Xizmat muddati - tashish, saqlash, o'rnatish (o'rnatish) va foydalanish shartlariga muvofiq kamida 30 yil
Kafolat muddati - 5 yil
Yopiq binolarda saqlash muddati 10 yildan oshmaydi."
Kabellar foydalanishga topshirilgan kundan boshlab 5 yil, lekin ishlab chiqarilgan kundan boshlab 6 oydan kechiktirmay kafolat muddati. yil - bino ichida 10 yildan ortiq emas.
Kuchlanish: 0,66,1 va 3 kV
Ilova: Kabel liniyalarini bino ichida, kabel inshootlarida, elektr stantsiyalarida, ochiq havoda, erga yotqizish uchun.
Tovar kelib chiqishi: Oʻzbekiston:
Nomi: Plastik izolyatsiyali quvvat kabellari
Materiallar: mis, alyuminiy, PVX, pe, hologensiz polimer birikmasi, alyuminiy lenta, galvanizli po'lat lenta, mis lenta, slyuda lenta.
Kabellar 0,66 nominal o'zgaruvchan kuchlanishda statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan; 50 Gts nominal chastotali 1 va 3 kV, shuningdek, turli xil qurilmalarni quvvat bilan ta'minlash uchun elektr simlari sifatida foydalanish uchun."
