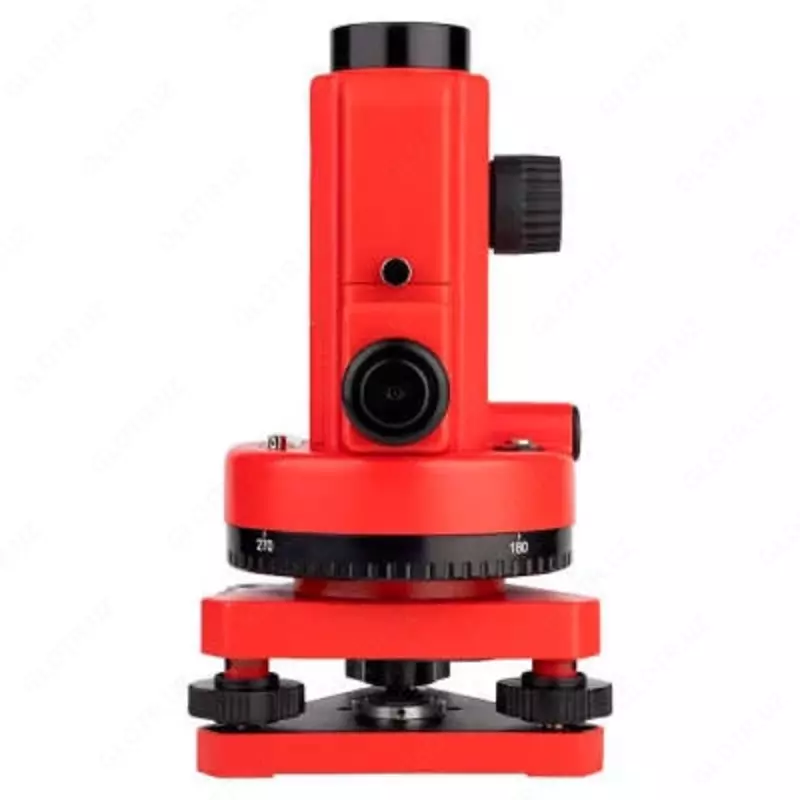

AMO PVP 67 vertikal loyihalash asbobi

AMO PVP 67 — vertikal proektsiyalash asbobi bo‘lib, nuqtalarni “yuqoriga” (zenit) va “pastga” (nadir) aniq ko‘chirish imkonini beradi. Ushbu qurilma qurilish, montaj va geodeziya sohalarida keng qo‘llaniladi va vertikal koordinatalarni yuqori aniqlik bilan uzatishda foydalidir.

Asosiy xususiyatlari va afzalliklari:

• Yuqori aniqlik: zenit lazeri uchun xato taxminan ± 2,5 mm / 100 m, nadir lazeri uchun esa ± 1 mm / 1,5 m.

• Optika: 25 baravar kattalashtirishga ega ko‘z trubasi, ob'yektiv diametri — 30 mm, bu uzoqdagi ob'yektlarni aniqlik bilan ko‘rishga yordam beradi.

• Proektsiya usullari: optik usul va lazerli usulni birlashtiradi, lazer nuri ko‘z tekisligiga moslangan.

• Lazer: sinfi 2, taxminan 635 nm to‘lqin uzunligi.

• Ko‘rish masofasi: kunduz kuni ~120 m, kechasi esa ~300 mgacha nuqtani proektsiyalaydi.

• Lazer nuqtasining diametri: 100 m masofada taxminan 6 mm.

• Minimal fokus masofasi: 1 m, shuning uchun tor sharoitda ham ishlash mumkin.

• Darajalar: silindrik va aylana daraja — silindrik daraja sezgirligi 20″ (2 mm).

• Quvvat: 2 dona AA batareya, taxminan 10 soat ishlaydi.

• Avtomatik o‘chirish: lazer 5 daqiqadan so‘ng avtomatik o‘chadi.

• Ishlash harorati: –10 °C dan +40 °C gacha, asbob har xil sharoitlarda ishlashi mumkin.

• O‘lchamlari: 130 × 110 × 244 mm, vazni taxminan 2,9 kg — ko‘tarib yurish uchun qulay va barqaror.

• Tasvir turi: teskarilangan (aqlli), standart geodezik usul.

Qo‘llanilishi:

• Ko‘p qavatli binolar qurishda — vertikal nuqtalarni aniq uzatish va vertikal og‘ishlarni nazorat qilish.

• Montaj ishlari — inshoot elementlarini yuqoriga/pastga ko‘chirish va o‘rnatishda.

• Geodezik izlanishlar va topografiya — vertikal koordinatalarni aniqlashtirish va uzatishda.

• Konstruktsiyalarda osilish (osadkani) kuzatish — vertikal harakatlarni monitoring qilishda samarali.
