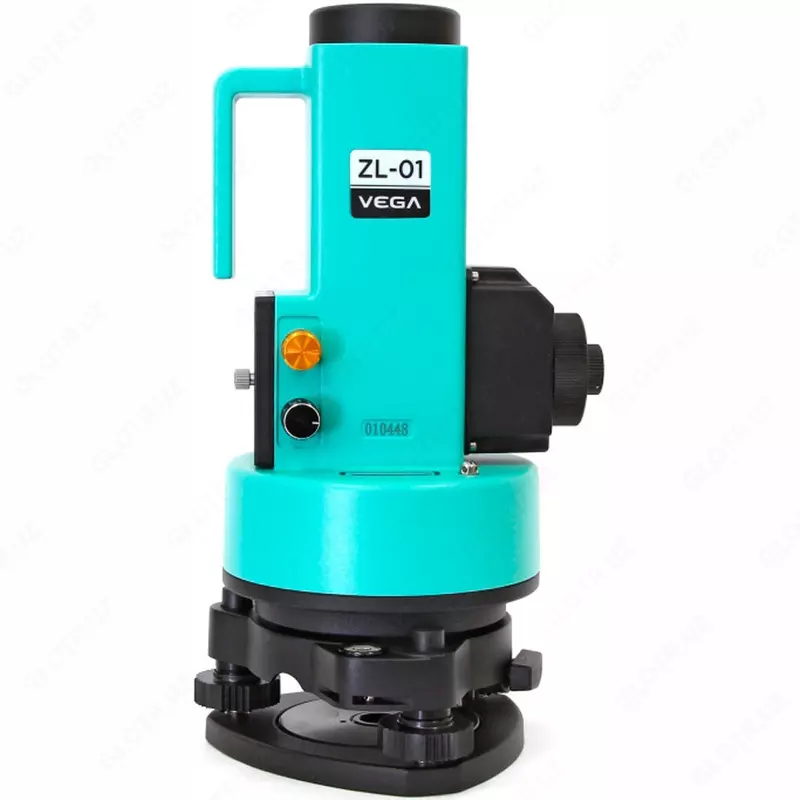

VEGA ZL-01 vertikal loyihalash asbobi

VEGA ZL‑01 — bu vertikal proektsiyalash uchun moʻljallangan optiko-lazer asbobi, nuqtalarni “yuqoriga” (zenit) va “pastga” (nadir) aniq ko‘chirish imkonini beradi. U qurilish va montaj ishlarida, ayniqsa baland binolar, tunnellar yoki shaftlarda vertikal koordinatalarni yuqori aniqlikda uzatishda keng qoʻllaniladi.

Asbobda ikkita ishlash rejimi mavjud: optik nazorat orqali ko‘z bilan yoki lazer nuri yordamida. Bu sharoitga qarab ishlash usulini moslashtirishga imkon beradi. ZL‑01 o‘rnatishni osonlashtirish uchun lazerli otves bilan jihozlangan — bu asbobni nuqtaga markazlash uchun juda foydali.

Lazerni fokusslash uchun foksiruyushchi halqa bor, bu orqali nurni paletkaga aniq yoʻnaltirish mumkin. Shuningdek, zenit va nadir lazerlarini alohida yoniq yoki oʻchirish mumkin, bu qoʻshimcha qulaylik beradi. Korpsida silindrik darajani yoritish funksiyasi mavjud, bu sizga asbobni aniq tekislashni osonlashtiradi.

Koʻz bilan lazer yoqilgan paytda ko‘zlarni himoya qilish uchun filterli ko‘zoynak mavjud. Energiya manbai sifatida ZL‑01 oʻzgar­tiriladigan Li‑Ion akkumulyator dan ishlaydi, bu maydon ishlarida katta qulaylik yaratadi.

Texnik xususiyatlari:

• Ko‘zatish trubkasi kattalashuvi: 28×.

• Ob'yektiv diametri: 40 mm.

• Vertikal liniya aniqligi:

  • Zenitda: ± 2,5 mm / 100 m.

  • Nadirda: ± 1,0 mm / 1,5 m.

• Ishlash harorati: –10 °C dan +45 °C gacha.

• Ko'rish burchagi (FOV): 1,5°.

• Og'irligi (akku bilan): 3,4 kg.

• Kafolat muddati: 1 yil.

Toʻplam tarkibi:

• VEGA ZL‑01 asbobi

• Ob'yektiv qopqog‘i

• Tashish uchun qattiq holat (kейс)

• C turidagi zaryad kabeli

• O‘kulyar uchun himoya filtri

• Yu­stirovka pinlari

• Proektsiyalash paletkasi

Afzalliklari:

• Vertikal nuqtalarni yuqori aniqlik bilan uzatish.

• Ikkita rejim: optik va lazer — har xil sharoitlar uchun mos.

• Lazer fokuslash funksiyasi orqali proektsiya aniqrogʻini oshirish.

• Zenit va nadir lazerlarini alohida boshqarish, daraja yoritilishi borligi tufayli barqarorlik.

• Li-Ion batareya bilan ishlashi — maydonda qulay va samarali.

• Oʻkulyar filtr tufayli xavfsizlik.

Qoʻllanilishi:

• Baland binolar qurilishi: qavatlar orasidagi vertikal nuqtalarni uzatish.

• Montaj ishlari: shaftlar, tunnellar, konstruksiyalar montaji.

• Geodeziya va injenerlik: vertikal koordinatalarni aniqlashtirish.

• Inshootlardagi vertikal harakatlar (osilish) va nazorat ishlari.
