Проволочки и ролики

Назначение

Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.

Описание

Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.

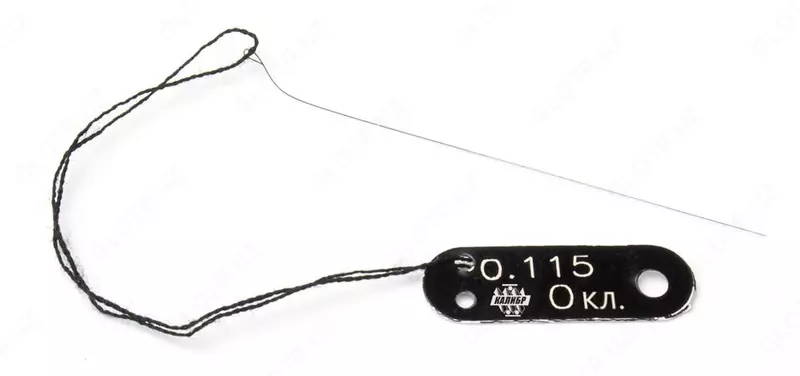

Проволочки и ролики представляют собой цилиндр нормированного диаметра, на котором выделена рабочая область.

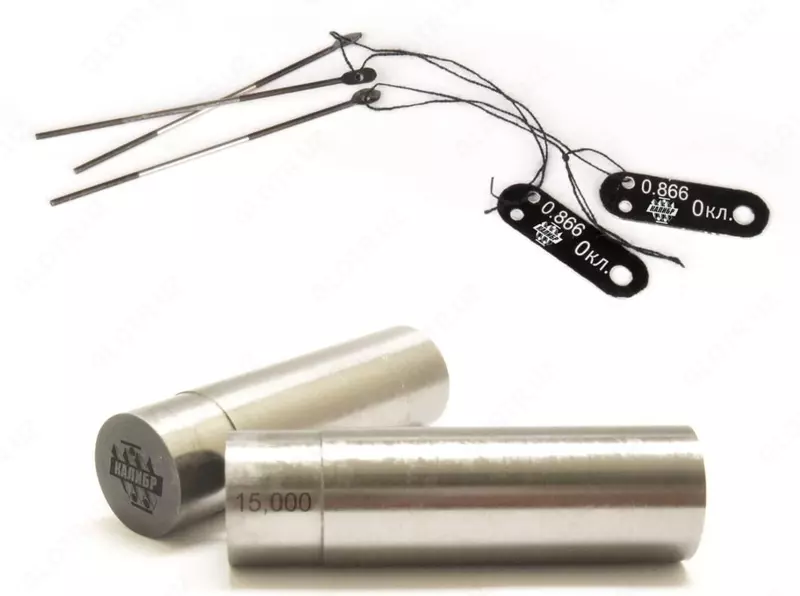

Проволочки и ролики изготавливаются следующих типов:

I    - проволочки гладкие;

II    - проволочки ступенчатые;

III    - ролики.

На гладкой проволочке (тип I) рабочая поверхность располагается в центральной части проволочки, на ступенчатой проволочке (тип II) с двух сторон имеются занижения (нерабочие поверхности), на ролике (тип III) занижение имеется только с одной стороны.

Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.

Проволочки и ролики для измерений среднего диаметра наружной резьбы изготавливаются класса точности 0 и 1. Проволочки и ролики для измерений параметров шлицевых эвольвентных соединений - класса точности 1.

Проволочки и ролики выпускаются комплектами, состоящими:

-    из 3 штук одного типа с равными номинальными диаметрами - для измерений среднего диаметра наружных резьб;

-    из 2 штук одного типа с равными номинальными диаметрами - для измерений параметров шлицевых соединений.
