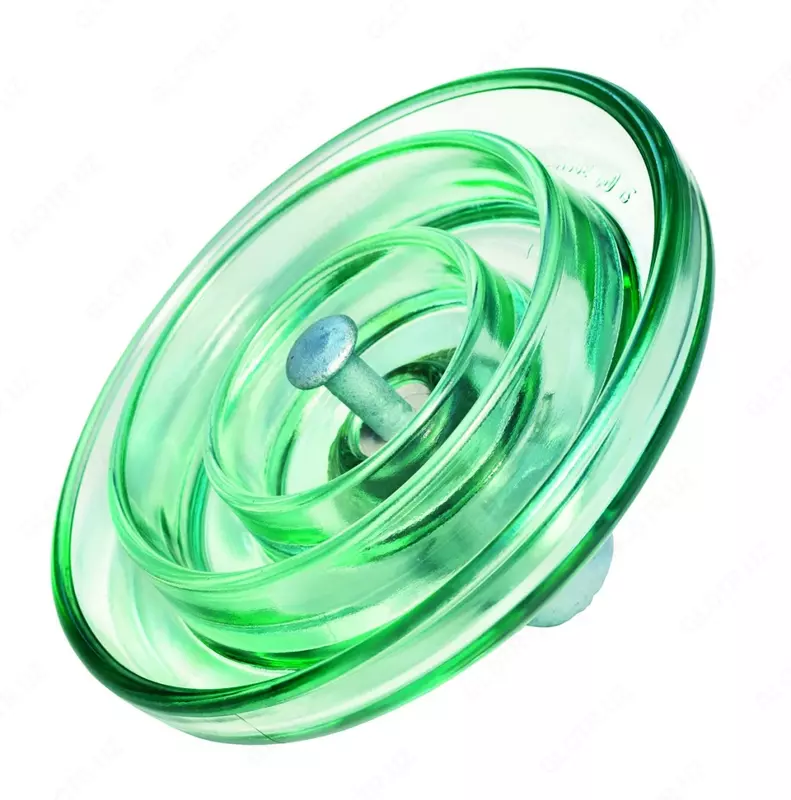

Shisha chiziqli osma izolyatorlar PS-120B

Shisha chiziqli osma izolyatorlar PS-120B (146) podstansiyalarda, elektr stansiyalarda va doimiy va o‘zgaruvchan tokli havo uzatish liniyalarida sim va chaqmoqqa qarshi simni izolyatsiyalash uchun ishlatiladi. Ular 1 kV dan yuqori kuchlanish sinfi, 50–100 Hz chastotada va harorat diapazoni −60 °C dan +50 °C gacha ishlash uchun mo‘ljallangan.

PS-120B (146) izolyatorining belgilanishi:

• P — osma

• S — shisha, izolyator materiali

• 120 — minimal mexanik sinish yuklamasi, kN

• B — modifikatsiya indeksi

• 146 — qurilish balandligi

Texnik xususiyatlar:

• Minimal mexanik sinish yuklamasi: 120 kN

• Izolyator qoldiq yuklamasi: 96 kN

• Diametr, D: 255 mm

• Qurilish balandligi, H: 146 mm

• Yiv uzunligi: 320 mm

• Sferik ulanish, d: 16 mm

• Izolyatsion muhitda porlash kuchlanishi: 130 kV

• Quruq holatda chidamli kuchlanish: 70 kV

• Yomg‘ir ostida chidamli kuchlanish: 45 kV

• Impuls kuchlanishi 1,2/50 ±: 100/100 kV

• Havo orqali impuls kuchlanish sinovida sinov kuchlanishi: 280…310 kV

• 0,5 MHz chastotadagi radioto‘siqlardagi kuchlanish darajasi: 60 dB

• 20 kV: 86 dB

• 30 kV: ma’lumot mavjud emas

• Og‘irligi: 3,9 kg
