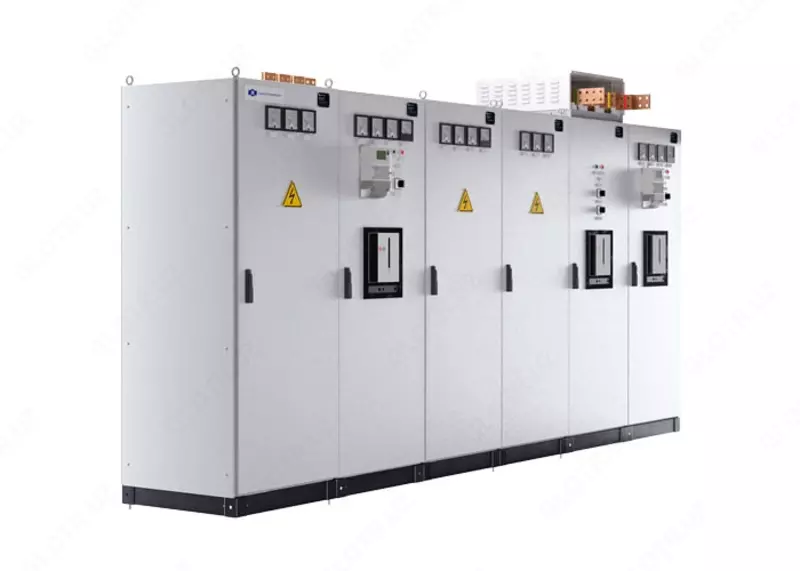

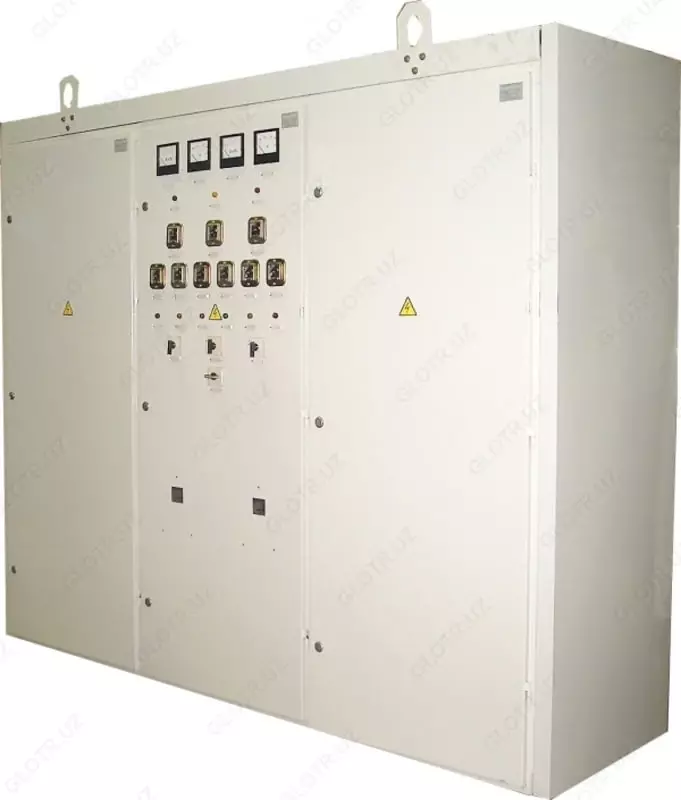

PSN yordamchi paneli (shkaflar va NKU 0,4 kV)

PSN seriyali o'zgaruvchan tokning yordamchi panellari (platalar) yordamchi quvvat transformatoridan 50 Gts chastotali va 380 V kuchlanishli o'zgaruvchan tok elektr energiyasini kiritish va taqsimlash uchun mo'ljallangan va 750 kV gacha kuchlanishli elektr stantsiyalari, podstansiyalar va energiya ob'ektlarida yordamchi panellarni to'ldirish uchun ishlatiladi.

PSN panelining dizayn parametrlari:

PSN korpusi qurilmaning xususiyatlari va funktsional maqsadi, shuningdek, mijozning xohish-istaklarini hisobga olgan holda ishlab chiqilgan. Ushbu yechim bizga eng yaxshi og'irlik va o'lchamlarga ega shkaf ishlab chiqarish imkonini beradi.

Quvvat zanjirlari va nazorat qilish sxemalari iste'molchilarning elektr ta'minoti, quvvat va funktsional xususiyatlarini hisobga olgan holda har bir buyurtma uchun alohida ishlab chiqiladi.

Strukturaviy ravishda PSN panellari quyidagilarni ta'minlaydi:

- kontaktli ulanishlar va komponentlarning (elementlarning) mahkamlash joylarini tekshirish va mahkamlash uchun foydalanish imkoniyati;

- ta'mirlash, almashtirish va parametrlarni nazorat qilish uchun komponentlarni olib tashlash qobiliyati

- kabelni ulash qulayligi;

- operatsiya vaqtida texnik xizmat ko'rsatish qulayligi;

Asosiy texnik parametrlar

Ko'rish - panel

Turi - o'z ehtiyojlari paneli

Seriya - PSN

Quvvat pallasida kuchlanish ~ 380V 50Hz.

Boshqarish davrlarining kuchlanishi asosan ~220V 50Hz va qisman -220V, signalizatsiya davrlari esa -220V doimiy ish oqimi bilan quvvatlanadi.

Nominal oqim:

- 16-630 A issiqlik liniyalari;

- shinalar 630-1500 A.

- 630-1500 A elektr quvvati kirish sxemalari;

- 16-630 A chiqish liniyalarining sxemalari

Ishlash xususiyatlari:

Dengiz sathidan balandligi 1000 m dan oshmaydi;

UHL4 uchun atrof-muhit havosining harorati 1ºS dan 35ºS gacha;

UHL4 uchun ortiqcha 25ºS haroratda nisbiy havo namligi 80% gacha;

Atrof-muhit portlovchi emas, o'tkazuvchi chang, agressiv gazlar va metallarni va izolyatsiyani yo'q qiladigan konsentratsiyalarda bug'larni o'z ichiga olmaydi;

Mexanik atrof-muhit omillarining ta'siri bo'yicha ish sharoitlari guruhi - GOST 17516.1 bo'yicha M2;

Kosmosdagi ish holati vertikaldir, har qanday yo'nalishda ish joyidan ± 5 ° gacha chetga chiqishga ruxsat beriladi.
