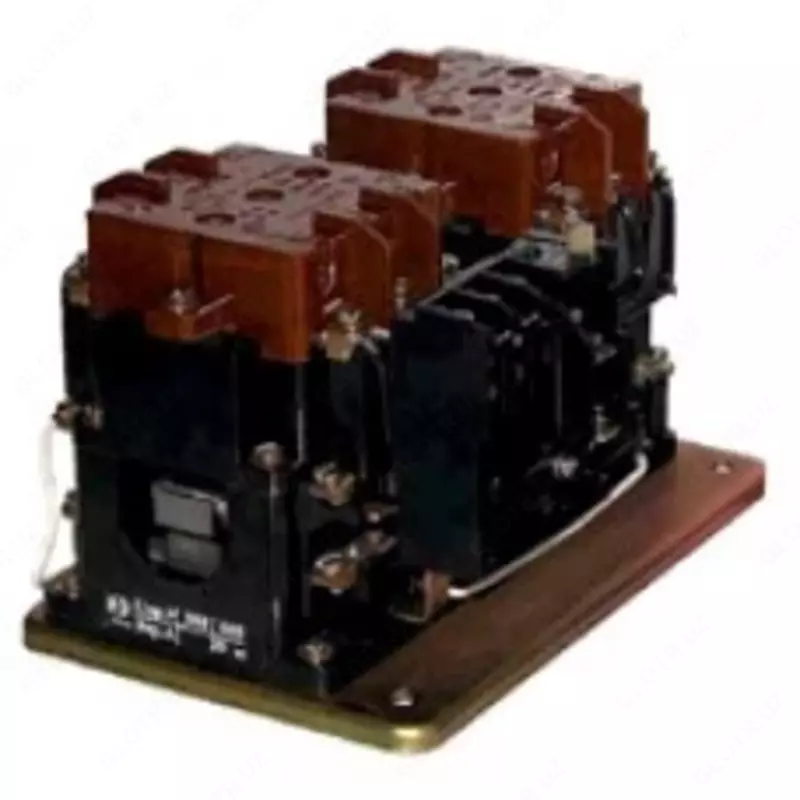

PMA 3402 110v elektromagnit ishga tushirgichi

PMA 3402 110V elektromagnit ishga tushirgichi uch fazali asinxron motorlarni masofadan yoqish, o‘chirish va teskari yo‘naltirish uchun stasionar o‘rnatmalarda ishlatiladi. Nominal kuchlanishi 660 V, chastotasi 50 va 60 Hz.

Motorlarni himoya qilish:

• Haddan tashqari yukdan va fazalardan birining uzilishidan keladigan tokdan himoya qilish uchun uch fazali elektr-issiqlik tok relalari ishlatiladi.

O‘rnatish va ishlash shartlari:

• Ishlash holati — vertikal tekislikka, chiqishlari yuqoriga va pastga, ±15° ruxsat etilgan.

• Dengiz sathidan balandlik: 2000 m gacha. 380 V nominal kuchlanishli puskatchilar 4300 m gacha ishlatilishi mumkin, bunda nominal ish tokini 10 % ga kamaytirish talab etiladi.

• Atrof-muhit: portlash xavfi yo‘q, chang va metall/izolyatsiyani buzuvchi agressiv gaz va bug‘lar yo‘q.

• Asosiy va boshqaruv zanjiri tok turi: o‘zgaruvchan tok (AC).

• Iqlim sharoitlari: GOST 15543.1-89 va GOST 15150-69; IP00 darajali puskatchilar uchun maksimal temperatura (issiqlik relasi yo‘q) — 55 °C.

Elektr xususiyatlari:

• Boshqariladigan motor quvvati: 18,5 kVtgacha

• Ishga tushirgichlarning chidamlilik darajasi: IP00 — A, B, V; IP40 — B, V

• Boshqaruv tugmalari mavjudligi: tugmasiz

• Asosiy zanjir kuchlanishi: 380 V

• Izolyatsiya kuchlanishi: 660 V

• Qo‘shimcha kontaktlarning nominal tok: 6,3 A

• Qo‘shimcha kontaktlarning nominal ish kuchlanishi:

  • AC 50–60 Hz: 24–660 V

  • DC: 24–220 V

• Kirituvchi bobina nominal kuchlanishi: 24; 36; 40; 42; 48; 110; 127; 220; 230; 240; 380; 400; 415; 440; 500; 660 V (50 Hz); 24; 48; 110; 115; 220; 230; 380; 440 V (60 Hz)

Relalar:

• PMA-3200, PMA-3400 puskatchilari RТТ-211, RТТ-211П, RТТ-21, RТТ-21П issiqlik tok relalari bilan jihozlangan, issiqlik elementlari nominal toki: 10; 12,5; 16; 20; 25; 32; 40 A

• PMA-3210 puskatchilari RТТ-141 relasi bilan jihozlangan, nominal tok: 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 34 A

Iqlim sharoiti va joylashish kategoriyasi:

• UHL4, UZ — mamlakat ichida va mo‘tadil iqlimga ega mamlakatlarga eksport uchun

• TZ, O4 — tropik iqlimga ega mamlakatlarga eksport uchun
