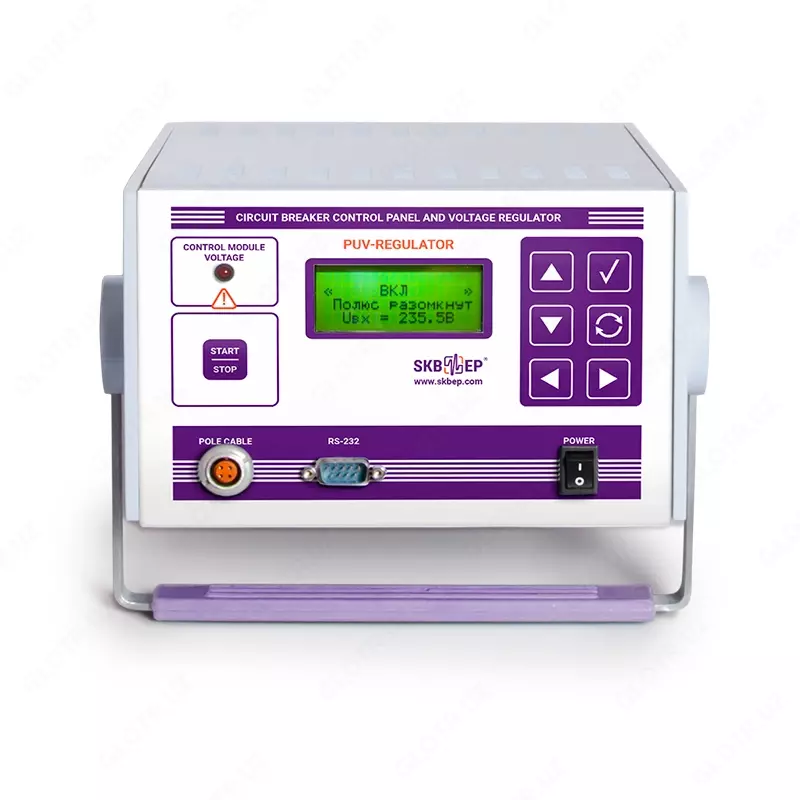

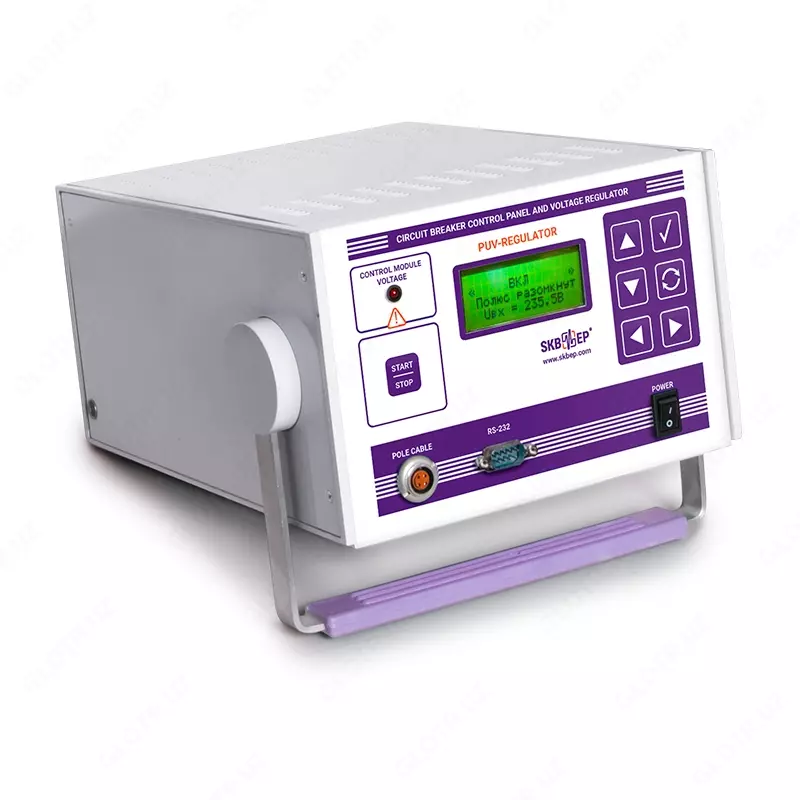

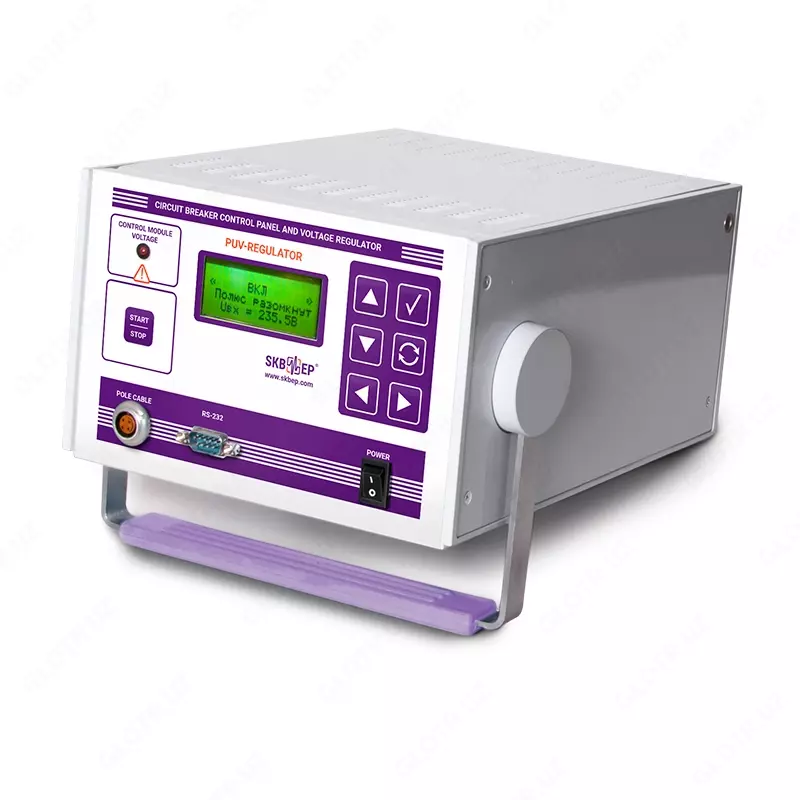

PUV-regulyator

Minimal ish kuchlanishining qiymatini aniqlaydigan DC kalitlarining drayverlarini boshqarish uchun qurilma

PUV-regulyatori doimiy tok drayvlari bilan barcha turdagi yuqori voltli o'chirgichlarning ta'mirlash ishlari va texnik holatini tekshirish uchun, shuningdek ajratgichlar va qisqa tutashuvlarni kuzatish uchun ishlatiladi. PUV-regulyatori minimal ish kuchlanishining qiymatini aniqlash va kommutatsiya moslamalari qutbini yoqish / o'chirish vaqtini aniqlash bilan pasaytirilgan kuchlanishda sinovdan o'tkazishga imkon beradi.

Minimal ish oqimi 35A gacha

PUV-kontroller 999 ta murakkab tsikllar seriyasini yoki ular o'rtasida sozlanishi vaqtga ega operatsiyalarni o'rnatish imkoniyati tufayli testlarni avtomatlashtirishga imkon beradi. Ushbu qurilma barcha elektron to'xtatuvchilarni doimiy drayv bilan sinab ko'rishi va 35A gacha bo'lgan yuk oqimini tekshirishi mumkin. O'chirgichlarni kuzatishda PUV regulyatori ochiladigan elektromagnit va yopish kontaktoriga, ajratgichlarni boshqarishda PUV regulyatori ajratgichni boshqaruvchi maxsus blokirovka o'rni o'rashiga yoki ajratuvchi qo'zg'alishning o'rashiga ulanadi. elektromagnit, qisqa tutashuvlarni boshqarishda qurilma haydovchining o'rnatilgan elektromagnitiga ulanadi.

Oddiy operatsiyalarda funktsiyani tekshirish va minimal ish kuchlanishini tekshirish

Oddiy operatsiyalarni sozlash:

operatsiya "B" ni yoqish - kalitning kontaktlari yopilganda yuzaga keladigan elektromexanik jarayonlar to'plami;

operatsiya "O" ochilishi - kalitning kontaktlari ochilganda yuzaga keladigan elektromexanik jarayonlar to'plami. Oddiy operatsiyalarda minimal ish kuchlanishini tekshirish:

operatsiya "yoqish / muammosiz" - haydovchi elektromagnitlarida kuchlanishni silliq oshirish orqali yoqilganda minimal ish kuchlanishini tekshirish;

operatsiya "O'chirish / silliq" - haydovchi elektromagnitlarida kuchlanishni silliq oshirish orqali o'chirish vaqtida minimal ish kuchlanishini tekshirish;

"Yoqish / reg." operatsiyasi. - yopish operatsiyalarida minimal ish kuchlanishini qo'lda tekshirish;

operatsiya "O'chirish / reg." - o'chirish operatsiyalarida minimal ish kuchlanishini qo'lda tekshirish.

Minimal ishga tushirish kuchlanishini aniqlash qo'lda rejimda ham PUV-regulyator qurilmasining chiqish kuchlanishining turli qiymatlarini keyingi ishga tushirish bilan yoki avtomatik ravishda dasturlashtirilgan algoritmga muvofiq sozlash orqali mumkin. Ikkala holatda ham chiqishdan kuchlanish elektromagnitlarga umumiy qabul qilingan usul bo'yicha sakrashda qo'llaniladi.

Murakkab sikllarda funktsiya testi, bir nechta ishga tushirish testlari va minimal kuchlanish testi

Yangi yoki yangilangan uskunani ishga tushirishda murakkab tsikllarda funktsional sinovlar, ko'p martalik sinovlar va pasaytirilgan kuchlanish sinovlari majburiydir. STO 34.01-23.1-001-2017 "Elektr qurilmalarini sinovdan o'tkazish hajmlari va standartlari" ga muvofiq, VO tsiklida vaqtni kechiktirmasdan, barcha turdagi kommutatsiya qurilmalari tekshirilishi kerak: moy, havo, SF6, vakuumli o'chirgichlar, ajratgichlar va qisqa kontaktlarning zanglashiga olib, OB va OVO davrlarida - avtomatik qayta yopish rejimida ishlash uchun mo'ljallangan barcha turdagi o'chirgichlar, vakuumlilardan tashqari.

Murakkab tsikllarni o'rnatish:

"O-Tp-B" tsikli - o'zboshimchalik bilan pauza (Tp) davomiyligini ko'rsatgan holda o'chirish va yoqishning ketma-ket bajarilishi;

"V-Tzo-O" tsikli - o'chirishning kechikishi (Tzo) davomiyligini ko'rsatgan holda yoqish va o'chirishning ketma-ket bajarilishi;

"O-Tp-V-Tzo-O" tsikli - Tp va Tzo davomiyligini ko'rsatgan holda uzish, kiritish va qayta o'chirish operatsiyalarini ketma-ket bajarish;

tsikli "Avtomatik aniqlash" - operatsiya B yoki O yuqori voltli kommutatsiya moslamasining kontaktlari holatiga ko'ra avtomatik ravishda o'rnatiladigan rejim, hayot sinovlarida qo'llaniladi.

Murakkab davrlarda minimal ish kuchlanishini aniqlash:

"V-Tzo-O / reg.", "O-Tp-V / reg." tsikllari. va "O-Tp-V-Tzo-O / reg." - sanab o'tilgan operatsiyalarda minimal ish kuchlanishini qo'lda tekshirish rejimlari;

"Ishlashni avtomatik aniqlash" davrlari - nominal minimal ish kuchlanishidan boshlab yopilishda kommutatsiya moslamasining ishdan chiqishiga qadar kuchlanishni 5 V bosqichda bosqichma-bosqich kamaytirish orqali kommutatsiya moslamasi haydovchisining minimal ish kuchlanishini aniqlash rejimi. va ochilish operatsiyalari.

Minimal ishga tushirish kuchlanishini aniqlash qo'lda rejimda ham PUV-regulyator qurilmasining chiqish kuchlanishining turli qiymatlarini keyingi ishga tushirish bilan yoki avtomatik ravishda dasturlashtirilgan algoritmga muvofiq sozlash orqali mumkin. Ikkala holatda ham chiqishdan kuchlanish elektromagnitlarga umumiy qabul qilingan usul bo'yicha sakrashda qo'llaniladi.

SKB EP tomonidan ishlab chiqarilgan boshqa qurilmalar bilan ishlashni sinxronlashtirish

PUV-regulyator PKV / M7, PKV / U3.0 va PKV / U3.1 yuqori voltli elektron to'xtatuvchilari nazorat qilish moslamalari (qurilmalar barcha nazorat qilish usullarini mustaqil ravishda amalga oshiradi) elektron to'xtatuvchilarni sinash uchun birgalikda foydalanish uchun tavsiya etiladi.
