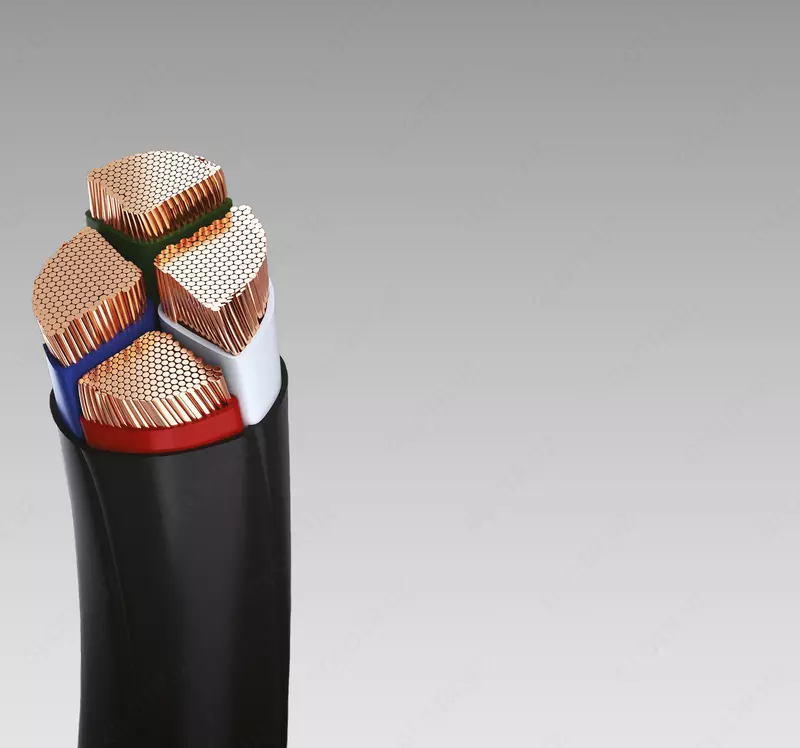

PVX izolyatsiyali mis yadroli va VVG/VVGng(A)/VVGng(A)-LS/VVGng(A)-FRLS 1x1,5 dan 5x240 gacha bo'lgan qoplamali 0,66/1 kV kuchlanishli quvvat kabellari

"VVGng(A)-FRLS kabelini shifrlash
B - yong'in xavfini kamaytiradigan polivinilxlorid plastmassa birikmasidan tayyorlangan yadro izolyatsiyasi
B - yong'in xavfini kamaytiradigan polivinilxlorid plastmassa birikmasidan tayyorlangan qobiq
G - himoya qoplamalarining yo'qligi
ng (A) - A toifasiga ko'ra guruhlarga yotqizilganda olov tarqalmaydi
FR - ikkita slyuda o'z ichiga olgan lenta bilan o'tkazgich o'rash shaklida termal to'siqning mavjudligi LS - yonish va yonish paytida past tutun va gaz chiqindilari
VVGng(A)-FRLS kabeli dizayni:
Oqim o'tkazgich - mis bir simli yoki ko'p simli, dumaloq yoki sektor shaklidagi (GOST 22483 bo'yicha 1, 2-sinf)
Termal to'siq - ikkita slyuda o'z ichiga olgan lentalarni o'rash
Izolyatsiya - yong'in xavfini kamaytiradigan polivinilxlorid plastmassa birikmasi
O'ziga xos ranglar bilan izolyatsiyalangan simlar. Neytral o'tkazgichlarning izolyatsiyasi ko'k rangga ega. Topraklama o'tkazgichlarining izolyatsiyasi ikki rangli (yashil-sariq)
Izolyatsiya qilingan yadrolarni burish
Yong'in xavfini kamaytiradigan polivinilxlorid plastmassa birikmasidan tayyorlangan qobiq
VVGng(A)-FRLS kabelidan foydalanish doirasi:
Kabel 1000 V gacha o'zgaruvchan kuchlanish, 100 Gts gacha chastota va 1000 V to'g'ridan-to'g'ri kuchlanishdagi statsionar elektr inshootlarida elektr energiyasi va elektr signallarini uzatish va tarqatish uchun mo'ljallangan.
Kabel OPB 88/97 (PNAE G -01-011) tasnifiga ko'ra, ichki bozorga etkazib berilganda va 2-sinf AES tizimlarida himoya zonasidan tashqarida umumiy sanoat maqsadlarida va atom elektr stantsiyalarida (AES) ishlatiladi. eksport uchun, shu jumladan tropik iqlimi bo'lgan mamlakatlarga. Kabel kabel inshootlari va binolarida, shu jumladan B-1 sinfidagi portlash zonalari bundan mustasno, barcha toifadagi portlash zonalarida o'rnatish uchun mo'ljallangan.
VVGng(A)-FRLS kabelining texnik xususiyatlari:
Joylashtirish toifasi (GOST 15150-69) – 5
Ishlash harorati oralig'i -50 dan +50 ° C gacha
Nisbiy namlik 98% gacha
-15 ° C dan past bo'lmagan isitishsiz qistirma
Minimal kabel bükme radiusi (bir yadroli) - 10 tashqi diametr
Minimal kabel bükme radiusi (torli) - 7,5 tashqi diametr
Qisqa tutashuv vaqtida yadrolarning ruxsat etilgan isitish harorati 250 ° S dan oshmaydi
Haddan tashqari yuk rejimida ruxsat etilgan yadro isitish harorati 90 ° C dan oshmaydi
Ish paytida kabel yadrolarining ruxsat etilgan isitish harorati 70 ° S dan oshmaydi
Haddan tashqari yuk rejimida ishlash muddati kuniga 8 soatdan ko'p emas, xizmat muddati davomida 1000 soatdan ortiq emas
Yong'inga chidamliligi kamida 180 minut
Kafolat muddati - 5 yil
Xizmat muddati - kamida 30 yil
Binoda saqlash muddati - 10 yil"
Kabellar foydalanishga topshirilgan kundan boshlab 5 yil, lekin ishlab chiqarilgan kundan boshlab 6 oydan kechiktirmay kafolat muddati. yil - bino ichida 10 yildan ortiq emas.
Kuchlanish: 0,66,1 va 3 kV
Ilova: Kabel liniyalarini bino ichida, kabel inshootlarida, elektr stantsiyalarida, ochiq havoda, erga yotqizish uchun.
Tovar kelib chiqishi: Oʻzbekiston:
Nomi: Plastik izolyatsiyali quvvat kabellari
Materiallar: mis, alyuminiy, PVX, pe, hologensiz polimer birikmasi, alyuminiy lenta, galvanizli po'lat lenta, mis lenta, slyuda lenta.
Kabellar 0,66 nominal o'zgaruvchan kuchlanishda statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan; 50 Gts nominal chastotali 1 va 3 kV, shuningdek, turli xil qurilmalarni quvvat bilan ta'minlash uchun elektr simlari sifatida foydalanish uchun."
