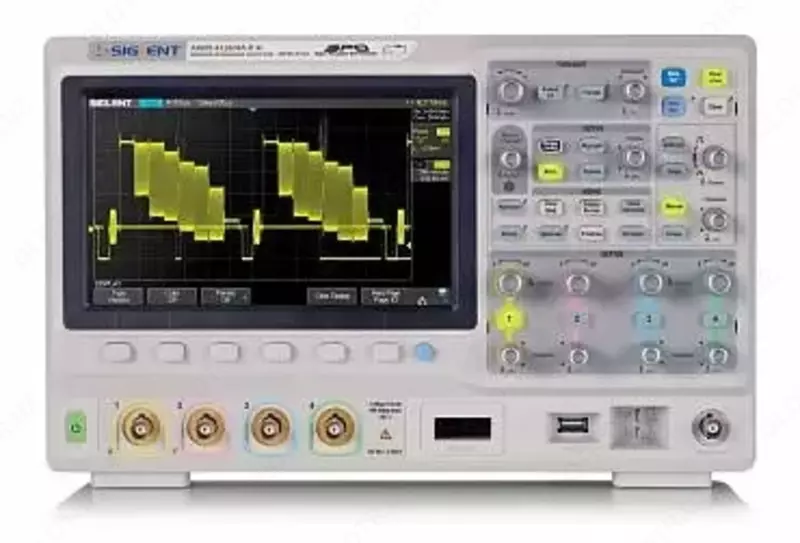

QIP-4126/3-X raqamli osiloskopdir

AKIP-4126/3-X xususiyatlari
Parametr AKIP-4126/1A-X AKIP-4126/2A-X AKIP-4126/3-X /AKIP-4126/3A-X AKIP-4126/4A-X
Vertikal kanal
Kanallar soni 2/4 2/4 2/4 2/4
Tarmoqli kengligi (-3 dB) 0...70 MGts 0...100 MGts 0...200 MHz 0...300 MGts
Tarmoqli kengligi chegarasi 20 MHz 20 MHz 20 MHz 20 MHz
Burilish koeffitsienti (Kotkl.) 1 mV/div...10 V/div
O'rnatish xatosi Qozon raqami. ± 3%
Ko'tarilish vaqti ≤5 ns ≤3,5 ns ≤1,7 ns ≤1,2 ns
Kirish empedansi 50 Ō, 1 MŌ (±2%) / 23 ± 4 pF
Maksimal kirish kuchlanishi 400 Vrms (DC+AC cho'qqisi), Cat I
Matematika +, -, x; /; FFT, d/dt, ∫dt, √
Gorizontal kanal
Tozalash koeffitsienti (Krasv.) 1 ns/div...50 s/div (1-2-5-bosqich), magnitafon 50 ms/div – 50 s/div
O'rnatish xatosi Krazv. ±0,0025%
Ish rejimlari Asosiy, ZOOM oynalari, magnitafon, X-Y
Sinxronizatsiya
Soat manbalari Har qanday kanal, tashqi (Ext, E\xt/5), tarmoq, mantiqiy kanal
Sweep trigger rejimlari Avtomatik, kutish, bitta
Sinxronizatsiya turlari Kengaytirilgan, aylanish tezligi, davomiyligi bo'yicha, televizor, oyna parametrlari bo'yicha, kechiktirilgan, ishga tushirish, mantiqiy naqsh bo'yicha, past chastotali protokollar bo'yicha I2C, SPI, UART/RS232, CAN, LIN
20 ta bo'linmani ishga tushirishdan oldin
Uchirishdan keyingi 1000 ta bo'linma
Kirish turi Ochiq, yopiq, yuqori o'tkazuvchan va past o'tkazuvchan filtrlar
Sinxronlash sezgirligi ichki: 0,5 shkala bo'linmalari;
Ext: 200 mVp-p (0...10 MGts); 300 mVp-p (10 MGts...300 MGts);
Ext/5: 1 Vp-p (0...10 MGts); 1,5 Vp-p (10 MGts...300 MGts)
Analogdan raqamliga o'tkazish
Vertikal o'lchamlari 8 bit
Namuna olish tezligi har bir kanal uchun 1 gigagerts (kanallar birlashtirilganda 2 gigagertsli)
SinX/x interpolyatsiyasi
Yozib olish uzunligi 70 MB (kanallarni birlashtirganda 140 MB)
Tepalik detektori 1 ns
Ish rejimlari Namuna olish, tepalik detektori (> 1 ns); o'rtacha, to'planish, yagona
Kursor o'lchovlari
Funktsiyalar DU; DT; 1/DT
Avtomatik o'lchovlar
Vertikal funktsiyalar Up-peak; Uampl; Urm kv.; -U; +U; Umax; U min; Uavg; yuqorida va pauzada emissiyalar
Gorizontal funktsiyalar f; T; t ko'tarilishi; t kesish; + t ; - t; koeffitsienti to'ldirish (%), faza
Kechikishni o'lchash FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Qo'shimcha funktsiyalar
HISTORY rejimi oxirgi 80 000 to‘lqin shakllarini vaqt belgilari bilan saqlaydi (1 gigagertsli namuna olish, 1,4 kB/ch xotira)
USB interfeysi TMC (xost/qurilma), LAN, GPIB (ixtiyoriy)
V/div, s/div, soat parametrlarini avtomatik sozlash
X-Y X rejimi – 1, 3-kanal; Y – 2, 4-kanal; fazalar farqi < 3° dan 100 kHz gacha
Mantiqiy analizator I2C, SPI, UART/RS232, CAN, LI N (variant)
Chastotasi 500 MGts
Xotira uzunligi 14 MB/kanalgacha
Kanallar soni 16
I2C, SPI, UART/RS232, CAN, LIN avtobuslari tomonidan chekka, ketma-ketlik, impuls davomiyligi bo'yicha sinxronlash
Trigger chegarasi TTL, CMOS, ECL, PECL, moslashtirilgan (± 10 V)
Funktsional generator (variant)
To‘lqin shakllari sinus, kvadrat to‘lqin, uchburchak, puls, doimiy to‘lqin, shovqin, kardio, gauss va eksponensial ko‘tarilish/tushish (10 ta o‘rnatilgan to‘lqin shakli)
Chastota diapazoni 1 mGts ~ 25 MGts (Sine)
1 mkHz ~ 10 MGts (To'rtburchak, puls)
1 mkHz ~ 300 kHz (arra)
1 mkHz ~ 5 MGts (kardio, Gauss va eksponensial)
Namuna olish chastotasi 125 MGts
Erkin shakl uchun xotira uzunligi 16000 ball
Ruxsat 1 mHz
DAC quvvati 14 bit
Chiqish darajasi 4 mVp ~ 6 Vp (1 MŌ)
2 mVp ~ 3 Vp (50 ohm)
Sozlash xatosi Chastotasi: ± 5*10-5
Amplituda: ±10%
DC ofset ±3 V (1 MŌ)
± 1,5 V (50 ohm)
Ish koeffitsienti 20% ~ 80% (to'rtburchaklar va zarba uchun)
Simmetriya 0% ~ 100% (arra uchun)
Umumiy ma'lumot
LCD displey Rangli (TFT), diagonali 20 sm, 8 x 14 div (ravshanligi 800 x 480)
Ta'minot kuchlanishi 100...240 V (50/60 Gts), 100...120 V (400 Gts); 60 Vt
Olchamlari 352 x 224 x 128 mm
Og'irligi 3,4 / 3,6 kg (2 kanal / 4 kanal)
