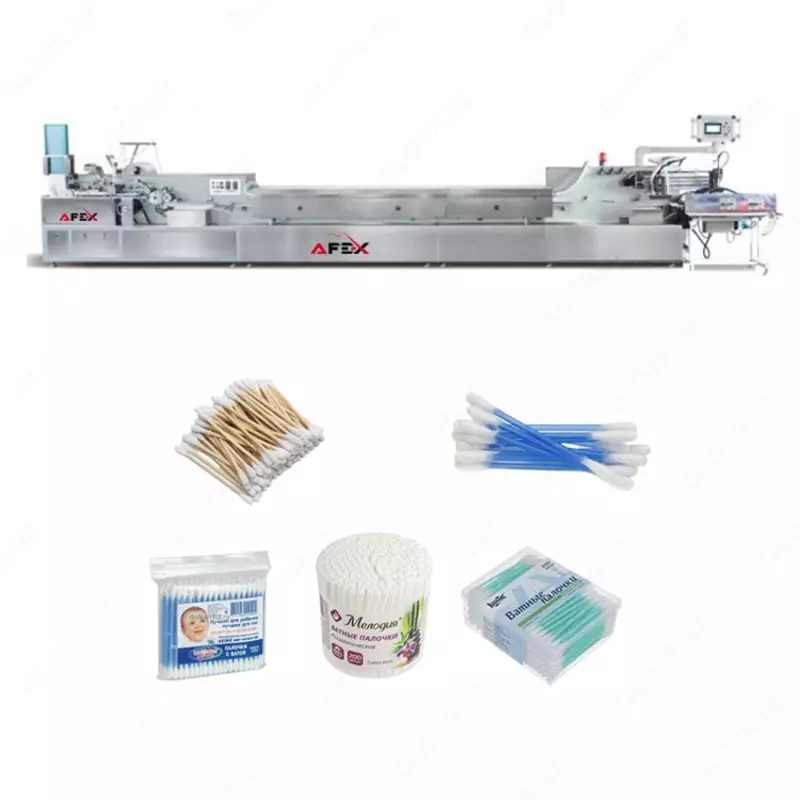

Quloq tozalagich (uxochistka) ishlab chiqarish uskunasi

Uskuna ishlash jarayonining ketma ketligi

Paxta yetkazib turish  tayoqcha yetkazish  tayoqchaga paxtani yopishtirish  pech yordamida quritish  qadoqlash.

Uskunada ishchilar joylashuvi

1. Bir ishchi uskuna ishlashini nazorat qilish va xomashyo tugaganda uni uskunaga solib turish uchun kerak bo’ladi.
2. Qadoqlash turiga qarab: 2 ishchi ziplok paketga qadoqlash, 1 ishchi to’rtburchak qutiga qadoqlash va 1 ishchi dumaloq idishga qadoqlash uchun kerak bo’ladi.

Uskuna chizmasi

Texnik xususiyatlari

Quloq tozalagichning paxta qismining turlari

1. Standart
2. Bolalar uchun xafvsiz turi
3. Kosmetik (konus)
4. Kosmetik (spiral)

Uskuna qismlari va ma’lumotlari

1. Tayoqchalar yetkazib turuvchi bunker.
2. Paxta yetkazib turish qism.
3. Boshqaruv paneli.
4. Quritish pechi.
5. Tayoqchalarni uskunaga yetkazib turish qismi.
6. Alyumindan yasalgan uskuna asosi rama.
7. Zanglamas metaldan yasalgan uskuna korpusi
8. Yelim uchun nasos.
9. Quloq tozalagich paxtasini to’g’irlash qismi.
10. Tayoqcha uchiga iz tushirish qismi (paxta mustahkam yopishishi uchun).
11. Paxtani tortish va kesish uskunasi.
12. Qolip qismi. (4 xil turdan tanlash mumkin)

1. Tayoqchalar yetkazib turuvchi bunker.
2. Sensor – tayoqchalar tugab qolsa uskuna avtomatik o’chadi.
3. Tayoqchalarni uskunaga yetkazib turish qism.
4. Tayoqcha o’lchami: Diametri: 2,3-2,5 mm Uzunligi: 70 ± 2 mm.

1. Plastik tayoqcha uchiga iz tushirish qismi. Ushbu qismlar plastik tayoqchaning ikkala uchida tirqish hosil qilishi mumkin. Bu paxta tayyoqchaga yopishishi uchun kerak bo’ladi.
2. Yog’och, bambuk va qog’och tayoqchalarga paxtani yelim bilan yopishtirish qismi.

Eslatma: Plastik yoki yog’och va bambuk tayoqchali quloq tozalgich ishlab chiqarish uchun uskunada qolip almashtirish shart emas, shunchaki boshqaruv paneli orqali tayoqcha turini tanlash kifoya. Uskunada 2 hil turdagi tayoqchlar uchun qurilmalar o’rnatilgan.

1. Plastik tayoqcha uchiga iz tushirish qismi.
2. Paxta. 1,5 g / metr
3. Yaponiya remeni. Uzoq xizmat muddati.
4. Yuqori aniqlikdagi paxta tortish va kesish tizimi.
5. Yaponiya Omron sensori. Paxta tugagach, mashina avtomatik ravishda to’xtaydi.

Qolip: bitta uskunada quloq tozalagich uchining turli shaklini ishlab chiqarish uchun qolipni o’zgartirish mumkin.

1. Standart
2. Bolalar uchun xafvsiz turi
3. Kosmetik turi

1. Tozalagichlarni qoliplad chiqarish qismi.
2. Quritisga jaroyinoga yetkazish qismi.

1. Quritish pechi, yopiq siklli turi. Quvvatni tejash va yuqori samaradorlikni ta’minlaydi.
2. Ventilyator, namlikni quritish uchun.

1. Vakkumli quloq tozalagichlarni to’rtib olish va qadoqlash stoliga yetkazish quqrilmasi.
2. Qadoqlash uskunasi. Qadoqlash turiga qarab: paket, dumaloq va to’rtburchak quti, uskunani o’zgartirish mumkin.

1. Servo motor. Taivanning Delta brendiga tegishli servo motor o’rnatilgan. Shuningdek qo’shimcha to’lov evaziga Fransiyaning Schneider servo motoriga o’zgartirish mumkin.
2. Vint. Tayvanning “HIWIN” yoki “TBI” brendi.

Qadoqlash qismi

1. Ziplok paketga qadoqlash.
2. Silindrsimon idishga qadoqlash.
3. To’rtburchak qutiga qadoqlash.

Har bir turdagi qadoq uchun alohida uskuna kerak bo’ladi.

1. Ziplok paketga qadoqlash uskunasi
2. Silindrsimon idishga qadoqlash uskunasi.
3. To’rtburchak qutiga qadoqlash.

Qadoqlash uskunalarining har birni alohida asosiy uskuna bilan birga ishlatish mumkin.
