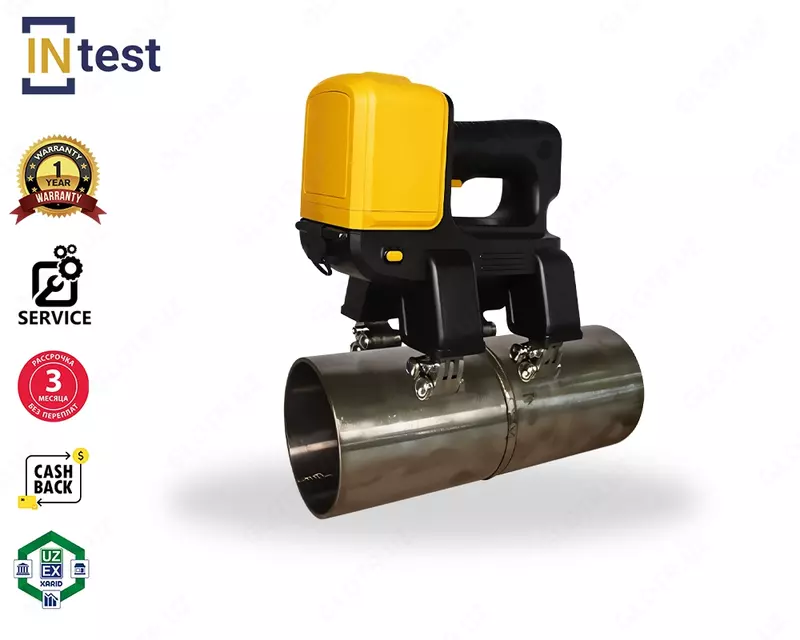

Quvur liniyalari uchun magnit kukunli defektoskop LKMT-E3L

Sotuvda mavjud Kod: P-1126648

11 963.2 so'm / dona

Sotuvchi bilan bog'lanish

Tavsifi

Funktsional xususiyatlari (LKMT-E3L quvurlar uchun magnit kukunli defektoskop)

LKMT-E3L integrallashgan aylanuvchi magnit maydonli magnit kukunli defektoskop — zond, konvertor va litiy akkumulyatori yagona korpusda joylashgan bo‘lib, simli ulanish talab qilinmaydi.
Qurilma 110 V yoki 220 V tashqi quvvat manbaisiz ishlashi mumkin; defektlarni aniqlash uchun o‘zgaruvchan magnit maydoni hosil qila oladi.
To‘plamga tasodifiy tarzda 2 ta litiy akkumulyator bloki kiritilgan bo‘lib, ularni tezda almashtirish mumkin.
Litiy akkumulyatorining quvvat bloki OLED-displey va boshqaruv tugmalari bilan jihozlangan; ular orqali quyidagilarni ko‘rish va sozlash mumkin: qolgan quvvat, kuchlanish, impulsli yoki uzluksiz magnitlash rejimi, UV yoki oq yorug‘lik rejimi.
Qurilma bo‘sh (yuklanmagan) ishlash holatini aniqlay oladi va tokni avtomatik ravishda tartiblaydi, bu esa ortiqcha yuklanish va uskuna shikastlanishining oldini oladi.
Doimiy magnit nazorati funksiyasi — quvvat pasayishi tufayli ko‘tarish kuchi defektoskopiya talablariga javob bermaganda uskuna avtomatik ravishda o‘chadi, shunda defektoskopiya sezgirligi barqaror saqlanadi.
Har bir magnit oyoqchasida 4 ta podshipnik mavjud bo‘lib, tekshirish vaqtida harakat silliq bo‘ladi; magnit qutb pinlari mustaqil tarzda oson yechiladi va almashtiriladi.
Qurilma to‘plamiga joyida tekshirish uchun kiyiladigan maxsus jiletlar ham qo‘shilgan.
Qurilma diametri ≥ 80 mm bo‘lgan quvur payvand choklari va tekis payvand choklarini aniqlay oladi. Magnit oyoqcha aylanuvchi bo‘g‘inli mexanizmga ega bo‘lib, turli quvur diametrlariga moslashadi. Shu tariqa magnit qutb quvurning egri yuzasi bo‘ylab mos keladi va ishonchli tekshirish samarasi ta’minlanadi.
Uskuna ikki xil magnit oyoqcha spetsifikatsiyasi bilan ta’minlangan:
• quvur payvand choklarini aniqlash uchun;
• tekis payvand choklarini aniqlash uchun.

Quvur diametrining faza farqini kompensatsiya qilish funksiyasi mavjud. Har xil diametrdagi quvurlarni tekshirishda diametr qiymati litiy akkumulyatori blokining OLED-displeyida tanlanadi. Shundan so‘ng, mos keluvchi faza kompensatsiyasi o‘rnatiladi, natijada quvurning egri yuzasida ham aylanuvchi magnit maydon halqa shaklida saqlanadi.

№	Parametr	Qiymati
1	Sezgirlik	A1 turidagi standart namunadagi 15/100 kesim aniq ko‘rinadi
2	Ko‘tarish kuchi	≥ 118 N (12,04 kg)
3	Zond qutblari orasidagi masofa	100 × 100 mm; magnit qutbi bilan yuzasi orasidagi bo‘shliq ≤ 0,5 mm
4	Magnit oyoqcha kontakt maydoni	22 × 20 mm
5	Zond yoritilishi	Oq yorug‘lik ≥ 2000 lyuks; UV nurlanishi ≥ 7000 μW/cm²
6	Himoya darajasi	IP65 / IP67
7	Ish rejimi (vaqtinchalik yuklama)	50%; maksimal magnitlash vaqti — 600 s
8	Akkumulyator kuchlanishi	14,8 V
9	Akkumulyator sig‘imi	88,8 Vt·soat
10	Qurilma o‘lchamlari	200 × 143 × 196 mm
11	Qurilma og‘irligi (quvvat bloki bilan)	3,6 kg
12	Akkumulyator o‘lchamlari	90 × 70 × 105 mm
13	Akkumulyator og‘irligi	0,64 kg
14	Quvurlarni aniqlash diametri diapazoni	Tekislik bo‘yicha — 80 mm
