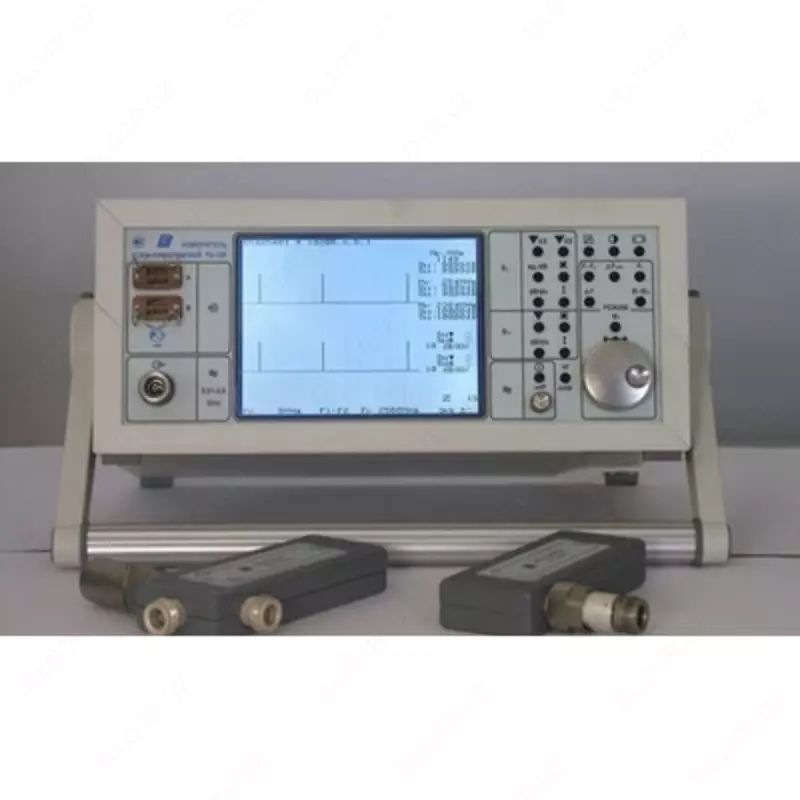

Р2-135 — измеритель КСВН панорамный

Kod: P-0895602 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Описание измерителя КСВН панорамного Р2-135:
Измеритель КСВН панорамный Р2-135 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.
Прибор позволяет наблюдать амплитудно-частотные характеристики при исследовании и производить измерения по частотной метке в любой точке рабочего диапазона частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).
Прибор обеспечивает:

установку границ диапазона частот измерения с наборного поля;

панорамное измерение КСВН с длительностью развёртки от 0,06 до 10,0 сек;

панорамное измерение модуля коэффициента передачи (ослабления или усиления);

измерение в режиме "ЛИНЗА";

программирование функций по интерфейсу RS-232 (или RS-485).

Параметр		Значение
Диапазон рабочих частот, ГГц		0,01 ... 2,4
Измерительные каналы		3,5/1,52; 7/3,04
Диапазоны и предельная погрешность измерения
Параметр	Диапазон	Погрешность
КСВН	1,03 ... 5,0 - канал 7/3,04 1,05 ... 5,0 - канал 3,5/1,52	±ЗК, % для 1,03<К<2,0 ±5К, % для 2,0<К<5,0 где К - измеряемое значение КСВН
Модуля коэффициента передачи, дБ	От + 30 до - 50	± (0,3+0,04 \|Ах\|), где Ах — измеряемый коэффициент передачи
Длительность периода автоматической перестройки частоты		Фиксированная: 0,1 сек и 1,0 сек; Плавно регулируемая: от 0,06 до 10 сек
Погрешность установки и отсчёта зондирующего сигнала		±10-5 от текущего значения F
Параметр		Значение
Общие характеристики
Размер панорамного ЖКИ		120x90 мм
Питание от сети переменного тока		Напряжение 220 В. Частота 50 Гц. Потребляемая мощность < 30 ВА
Масса измерительного блока		4 кг
Габаритные размеры измерительного блока		90x129x226 мм
