Р2-137/1 — измеритель КСВН панорамный

Описание измерителя КСВН панорамного Р2-137/1:

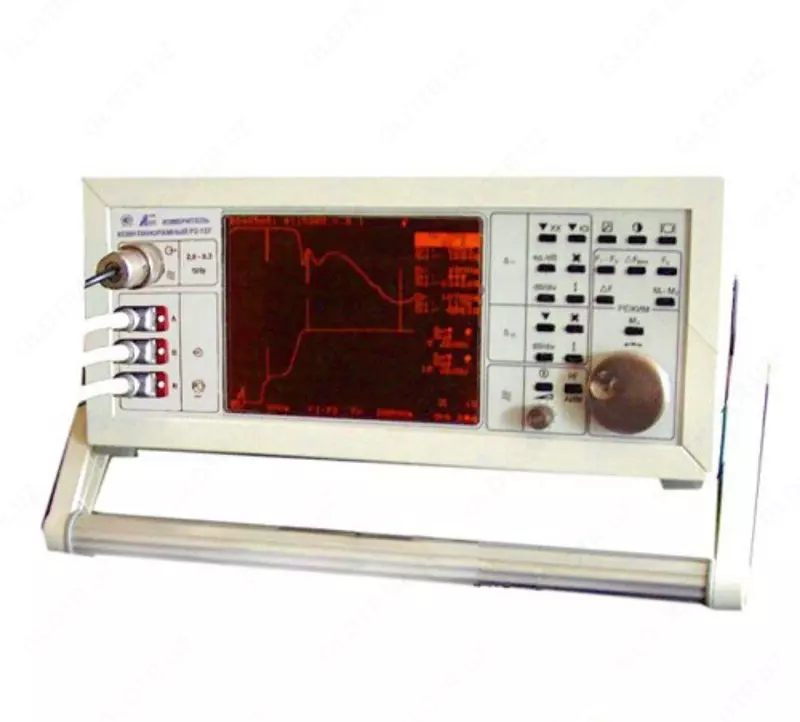

Измеритель КСВН панорамный Р2-137/1 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств.

Измеритель КСВН панорамный Р2-137/1 позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).

Прибор обеспечивает:

• полосы частот измерения от максимальной, равной диапазону рабочих частот, до минимальной не более 0,5% от Fmax;
• панорамное отображение КСВН с длительностью развертки от 0,06 до 10,0 сек и индикацию в цифровой форме результата измерения по частотной метке;
• панорамное отображение модуля коэффициента передачи и индикацию в цифровой форме результата измерения;
• измерение в режиме "ЛИНЗА";
• программирование функций по интерфейсу RS-232.

Измеритель КСВН панорамный Р2-137/1 может быть использован в качестве рабочих мер при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2,0 до 9,0 ГГц с коаксиальным трактом сечением 7/3.04 и 3.5/1.52.

Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух или даже трех блочной схеме в виде отдельных функциональных блоков. При этом измеритель остается стационарным лабораторным прибором с довольно большими массо-габаритными показателями и, соответственно, высокой ценой.

Схемотехнические и конструктивно-технологические решения измерителя КСВН панорамного Р2-137/1 позволили получить прибор в одном малогабаритном корпусе с массой менее 6 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.

Основное преимущество измерителя КСВН панорамного Р2-137/1 перед аналогами состоит в малых массо-габаритных показателях, которые позволили разместить прибор с комплектом измерительных узлов и принадлежностей в носимом футляре, что обеспечивает мобильность для проведения измерений удаленных объектов на местах их использования.



Технические характеристики измерителя КСВН панорамного Р2-137/1:
