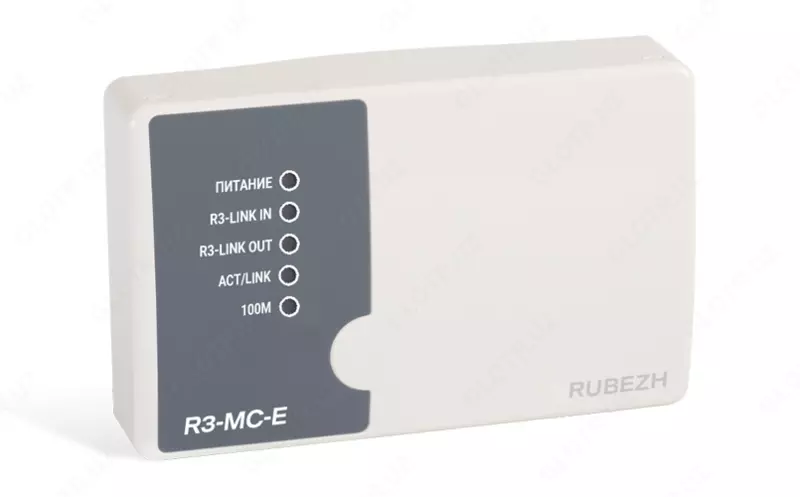

R3-MS-E interfeysining o’zaro bog’lanish oduli konvertori raqamli elektron qurilma bo’lib, R3-Chegara-2OP manzilli qabul qilish-nazorat asboblari va boshqa R3-Link interfeysi qurilmalarini Ethernet interfeysi orqali kompyuter bilan bog’lash uchun mo’ljallangan.

R3-MS-Ye moduli R3-Chegara-2OP qabul qilish-nazorat asboblari bilan birgalikda foydalanish uchun mo’ljallangan.

R3-MS-Ye tutashish moduli quyidagilarni ta’minlaydi:

R3-Link interfeysi bo’yicha birlashtirilgan manzilli qabul qilish-nazorat priborlarini tizimni boshqarish va monitoring qilish uchun kompyuterning LAN-portiga ulash;
bitta R3-Link interfeysida joylashgan manzilli qabul qilish-nazorat asboblari o’rtasidagi o’zaro bog’lanish tizimi kompyuterga ulanishi;
kompyuter bilan R3-Link interfeysi asboblari ma’lumotlari almashinuvining LED indikatsiyasi.

R3-MS-Ye moduli 12 yoki 24 V kuchlanishli tashqi quvvat manbaidan hamda tarmoq kabeli orqali modulni ishga tushirish imkonini beruvchi PoE (Power Over Ethernet) texnologiyasidan foydalaniladi, bu esa tashqi quvvat manbai mavjud boʻlmaganda moduldan foydalanish qulayligini taʼminlaydi.

Bitta R3-MS-Ye ulanishi mumkin bo’lgan kompyuterlarning eng ko’p soni (ARM) 7 tadan oshmaydi. Bunda tizimni monitoring qilish uchun bir vaqtning o’zida ulangan kompyuterlarning eng ko’p soni ikkitadan oshmaydi. R3-MS-Ye Wi-Fi bilan foydalanish tavsiya etilmaydi.

Xavfsizlik tizimining ishonchli ishlashi uchun R3-MS-Ye tarkibiga kiruvchi lokal tarmoqqa ushbu tizim ishiga tegishli bo’lmagan uskunalarni ulash tavsiya etilmaydi.

Ethernet kanalidagi ish parametrlari:

uzatish tezligi - 100 Mbit/s;
ma’lumotlarni uzatish rejimi - full-duplex;
foydalaniladigan protokol - UDP.

Modulning old tomonida R3-MS-Ye joriy holatini ko’rsatish uchun mo’ljallangan LED indikatorlar joylashgan:

MS-E da quvvat mavjudligini aks ettiruvchi «HL1» (QUVVAT) LED indikatori;
HL2 kanalida ma’lumotlar almashinuvini aks ettiruvchi «R3-Link» va «HL3» LED indikatorlari;
Ethernet tarmog’i bilan ma’lumotlar almashinuvini aks ettiruvchi «HL5» (ACT/LINK) LED indikatori;
tizim va Ethernet tarmog’i o’rtasidagi ma’lumotlar almashinuvining joriy tezligini aks ettiruvchi «HL4» (Almashish tezligi) LED indikatori.

R3-MC-E modulining boshqa modullar va kompyuter bilan o’zaro ta’siri uchun uni oldindan sozlash kerak. Sozlash WEB brauzeri oʻrnatilgan har qanday qurilmadan amalga oshirilishi mumkin.

Moslashda IP-qurilmaning standart parametrlari, masalan, IP manzili, maʼlumot almashish porti, niqob, shlyuz. IP manzilni avtomatik ravishda DHCP serveridan olish mumkin. Bundan tashqari, R3-MS-Ye tarmoq nomini berish va ulanishga ruxsat berilgan kompyuterlarni koʻrsatish kerak. Ushbu roʻyxatda mavjud boʻlmagan kompyuterlardan modulga kirish imkoniyati R3-MS-Ye.

Tarmoq sozlamalari tugagandan so’ng R3-MC-E moduli tizimda ishlashi uchun «Firesec» dasturiy ta’minoti yordamida konfiguratsiyani yozib olishingiz kerak.

Texnik tavsiflari:

Quvvat - PoE dan; Quvvat manbaidan

Quvvat kuchlanishi, V - 10,2 dan 14,4 gacha yoki 20,4 dan 28,8 gacha

Iste’mol oqimi 12 V, mA, ko’pi bilan - 200

Iste’mol oqimi 24 V, mA, ko’pi bilan - 100

Axborot almashish uchun interfeyslar - USB; R3-Link; Ethernet

Qurilmalarni tarmoqqa birlashtirishda R3-Link interfeysining uzunligi, km, ko’pi bilan - 100

Qo’shni interfeys qurilmalari o’rtasidagi chiziq uzunligi R3-Link, km, ko’pi bilan - 1

Maksimal iste’mol qilinadigan quvvat, Vt, ko’pi bilan - 2,5

Qobiqni himoya qilish darajasi - IP20

Massasi, kg, ko’pi bilan - 0,2

Kengligi, mm, ko’pi bilan - 170

Balandligi, mm, ko’pi bilan - 108

Chuqurligi, mm, ko’pi bilan - 42

O’rtacha xizmat muddati, yil - 10

Ish harorati diapazoni, ° S - 0 dan + 55 gacha
