R3-MS - ulanish moduli

Sotuvda mavjud Kod: P-1049981

3 400 000 so'm / dona

Ulgurji narxlar

Tezkor buyurtma Savatga kiritish

Tavsifi

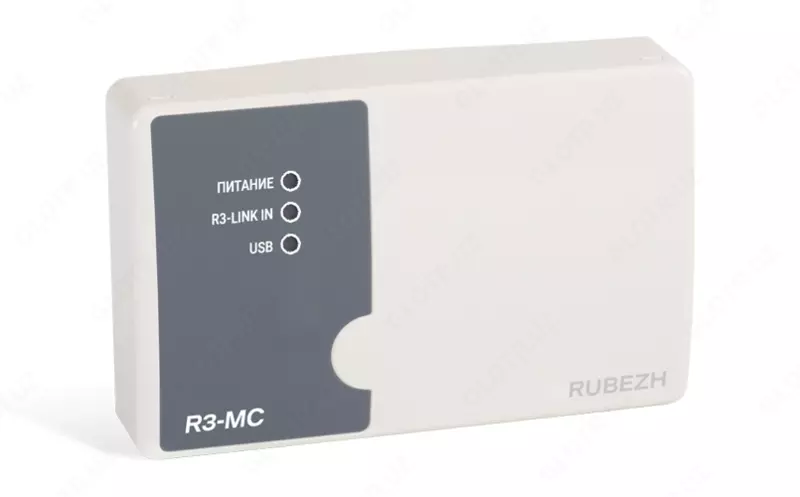

R3-MS - ulanish moduli

R3-MS tutashtirish moduli R3-Link interfeysini R3-Chegara-2OP asboblari va R3-Chegara-BIU, R3-Chegara-PDU, R3-Chegara-PDU-PT bloklari bilan shaxsiy kompyuter va ba’zi tashqi kompyuterlar bilan tutashtirish uchun mo’ljallangan raqamli elektron qurilmadir interfeyslar.

R3-MS tutashtirish moduli R3-Link interfeys asboblari va qurilmalarini boshqa tashqi interfeyslar bilan tutashtiradigan universal qurilma hisoblanadi. Modul R3-MS R3-Link interfeysi maʼlumotlar oqimlarini oʻzgartiradi va ularni USB, RS-485, RS-232, TTL va boshqa interfeyslarga uzatadi

R3-MS modulining asosiy funksiyasi - R3-Link interfeysi asboblarining kompyuter bilan aloqasi: butun tizimni konfiguratsiya qilish, R3-Chegara tizimining barcha elementlarini monitoring qilish va boshqarish uchun kompyuterning USB portiga R3-Link interfeysi orqali birlashtirilgan manzilli qabul qilish-nazorat asboblari va qurilmalarini ulash.

Dastur bitta, modul R3-MS kompyuterga uzatishni va bir vaqtning o’zida boshqa funksiyalardan birini bajarishi mumkin:

R3-Link interfeysi asboblaridan monitoring tizimlariga signal xabarlarini uzatish: ma’lumotlarni R3-Link interfeysidan qabul qilish, bu ma’lumotlarni ContactID protokoliga o’tkazish va ushbu xabarlarni RS-485 interfeysiga (RS-232) uzatish uchun:

«Altonika» kompaniyasi RS-202TD-RR, Lonta Optima, «Bazalt» Lonta-202 monitoring tizimining uzatuvchisi;
«Oko» kompaniyasi xabarnomalarini uzatish tizimiga obyektning oxirgi OKO-3-A-OOU asbobi;
Link-LTE (Soyuz-GSM) obyekt paneli C.Nord (GSM/Ethernet);
«Ritm» kompaniyasi 5-RT3 Kontakt GSM nazorat paneli;
GSM/GPRS NV-2050 (v19 va undan yuqori) va NV 290 (v9 va undan yuqori) Navigard uzatgichlari.

Interfeys priborlarini Modbus RTU protokoli bo’yicha boshqa ishlab chiqaruvchilarning uskunalari bilan uyg’unlashtirish: axborot signallarini interfeys priborlaridan manzilli tizimdan Modbus RTU protokolida foydalaniladigan ma’lumotlar formatiga o’tkazish va ushbu ma’lumotlarni interfeysi portiga berish. Ushbu uyg’unlik Chegara manzilli tizimining zonalari va ijro qurilmalari holatini Modbus RTU protokoli bo’yicha ma’lumotlarni qabul qilishni qo’llab-quvvatlovchi tashqi ishlab chiqaruvchilarning tashqi tizimlariga uzatish, shuningdek, Chegara tizimi qurilmalarini boshqarish uchun Modbus RTU protokoli bo’yicha tashqi tizimlardan tashqi buyruqlarni qabul qilish imkonini beradi.

Ikki xil R3-Link interfeysi o’rtasida shlyuzni tashkil etish: turli R3-Link interfeyslarida joylashgan R3-Chegara-2OP priborlari va R3-Chegara-KAU2 nazoratchilari ish stsenariylarini boshqarish bo’yicha interfeyslararo jamoalar almashinuvi ta’minlanadi. Shlyuz ikki xil interfeys R3-Link stsenariylarni ishga tushirish asboblari o’rtasidagi o’zaro o’zaro o’zaro bog’lanishni amalga oshirar ekan, 1000 tagacha ikki yo’nalishli interfeyslararo aloqalarni lokal yo’naltiruvchi vazifasini bajaradi.

R3-MS modulining old tomonida modulning joriy holatini ko’rsatish uchun mo’ljallangan LED indikatorlar joylashgan:

LED indikator R3-MS quvvat mavjudligini aks ettiruvchi QUVVAT;
R3-LINK kanalida ma’lumotlar almashinuvini aks ettiruvchi R3-Link LED indikatori; kompyuter bilan ma’lumotlar almashinuvini aks ettiruvchi USB LED indikatori;
tashqi qurilmalar bilan ma’lumotlar almashinuvi mavjudligini aks ettiruvchi RS-485 LED indikatori

Texnik tavsiflari:

Quvvat - USB kompyuteridan; Quvvat manbaidan

Quvvat kuchlanishi, V - 10,2 dan 14,4 gacha yoki 20,4 dan 28,8 gacha

Iste’mol oqimi 12 V, mA, ko’pi bilan - 200

Iste’mol oqimi 24 V, mA, ko’pi bilan - 100

Axborot almashish uchun interfeyslar - USB; R3-Link; RS-485

Qurilmalarni tarmoqqa birlashtirishda R3-Link interfeysi uzunligi, km, ko’pi bilan - 10

Qo’shni interfeys qurilmalari o’rtasidagi chiziq uzunligi R3-Link, km, ko’pi bilan - 1

Qobiqni himoya qilish darajasi - IP20

Massasi, kg, ko’pi bilan - 0,2

Kengligi, mm, ko’pi bilan - 170

Balandligi, mm, ko’pi bilan - 108
