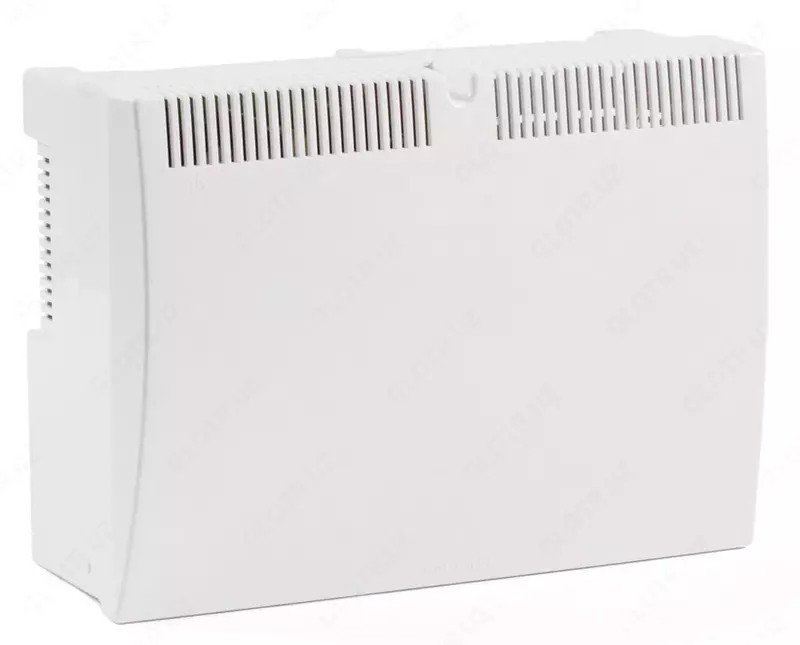

Rapan-24/3-uzluksiz quvvat manbai

                                                                                                          RAPAN-24/3 - Uzluksiz quvvat bloki

Zaxiralangan RAPAN-24/3 ikkilamchi elektr ta’minoti manbai qo’riqlash-yong’in signalizatsiyasi tizimlari, videokuzatuv tizimlari va nominal quvvat kuchlanishi 24 V doimiy tok va iste’mol toklari 3 A bo’lgan boshqa iste’molchilarni, shuningdek iste’mol toklari 3,5 A gacha bo’lgan qurilmalarning zaxira elektr ta’minotini uzluksiz ta’minlash uchun mo’ljallangan.

RAPAN-24/3 mavjud bo’lganda tarmoqdan va tarmoq bo’lmaganda akkumulyator batareyasidan elektr ta’minoti uchun xizmat qiladi. Buyum kechayu kunduz ishlashga moʻljallangan boʻlib, yopiq joylarda foydalanish uchun moʻljallangan.

RAPAN-24/3 xususiyatlari:

elektr tarmog’i kuchlanishining yorug’lik indikatsiyasi;

chiqish kuchlanishi mavjudligining yorug’lik indikatsiyasi;

elektr tarmog’ida kuchlanish mavjud bo’lganda yuklamani jadvalning 2-bandiga muvofiq barqarorlashtirilgan kuchlanish bilan ta’minlash, «Asosiy» rejim;

jadvalning 2-bandiga muvofiq doimiy kuchlanishli yuklamaning zaxira ta’minoti («REZERV» rejimi);

elektr tarmog’i uzilganda AKBdan zaxira quvvatga avtomatik ravishda o’tish;

ATB mavjudligini nazorat qilish;

jadvalning 4-bandiga muvofiq elektr tarmog’ida kuchlanish mavjud bo’lganda ATB optimal zaryadi;

AKBni chuqur razryaddan himoya qilish;

ATB terminallarini qayta yuklashdan himoya qilish;

AKB terminallarining qisqa tutashuvidan elektron himoya qilish;

chiqish kuchlanishini uzib qo’ygan holda chiqish joyida qisqa tutashuvdan himoya qilish;

«ASOSIY» rejimida yopilish sabablari bartaraf etilgandan keyin chiqish kuchlanishini avtomatik ravishda tiklash;

yuklamani buyumning avariyasidan himoya qilish;

rele kontaktlarini o’zgartirish orqali «TARMOQ MAVJUDLIGI» axborot xabarlarini berish;

«SOVUQ ISHGA TUSHIRISH» rejimi «REZERV» rejimida soz va zaryadlangan ATB ulanganda mahsulotning ish qobiliyatini avtomatik ravishda tiklash imkonini beradi.

Texnik tavsiflari:

Quvvat tarmog’ining kuchlanishi 220 V, chastotasi 50 ± 1 Hz, o’zgarish chegarasi bilan, V - 175... 245

Doimiy tokning chiqish kuchlanishi (mavjud bo’lganda ham, tarmoq kuchlanishi bo’lmaganda ham), V - 20... 28 *

Nominal yuk oqimi, A - 0... 2,5

Zaryad oqimi AKB barqaror, A - 0,45... 0,65

Zaryadlangan ATBda «ASOSIY» rejimidagi yuklamaning maksimal oqimi, qisqa muddatda (5 sek.), A - 3,5

DIQQAT! 3 A dan ortiq uzoq vaqt tok iste’moliga yo’l qo’yilmaydi

«REZERV» rejimida AKB chuqur razryadini qayta qaytarish uchun yuklamani avtomatik ravishda uzib qo’yish amalga oshiriladigan AKBdagi kuchlanish miqdori, V - 21... 22

Nominal nagruzka tokida tarmoqning ikki baravar chastotali (cho’qqidan cho’qqigacha) pulsatsiya kuchlanish miqdori, mV, ko’pi bilan - 40

Mahsulot tarmoqdan yuklamasiz va ATB, VA iste’mol qiladigan quvvat, ko’pi bilan - 5

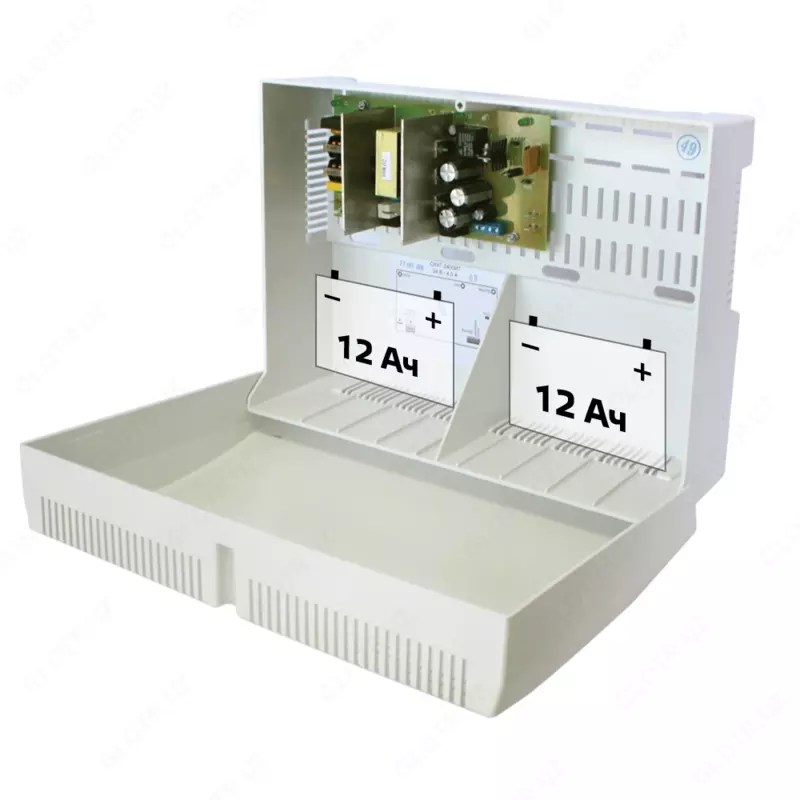

AKB turi: germetik qo’rg’oshin-kislotali xizmat ko’rsatilmaydigan, nominal kuchlanishi 12 V

Tavsiya etilgan ATB sig’imi, Ach - 7-12

ATB soni, shtat birligi - 2

Reley chiqish xususiyatlari: kuchlanish, V, ko’pi bilan - 60, tok, mA, ko’pi bilan - 50

Qoliplar terminallarida siqiladigan sim kesimi, mm2, ko’pi bilan: «CHIQISH» va «TARMOQ MAVJUDLIGI» - 1,5, «TARMOQ» - 2,5

Gabarit o’lchamlari ShXGxV, ko’pi bilan, mm: o’ramsiz - 333x240x134, o’ramda - 350x247x140

Massa, NETTO (BRUTTO), kg, ko’pi bilan - 1,0 (1,3)

Ish harorati diapazoni, ° S: -10... + 40

25 ° S da havoning nisbiy namligi,%, ko’pi bilan - 95

DIQQAT! Havoda tok o’tkazuvchi chang va bug’ning agressiv moddalar (kislotalar, ishqorlar va boshqalar) bo’lishiga yo’l qo’yilmaydi.

GOST 14254-96 - IP20 bo’yicha qobiq bilan himoyalanish darajasi
