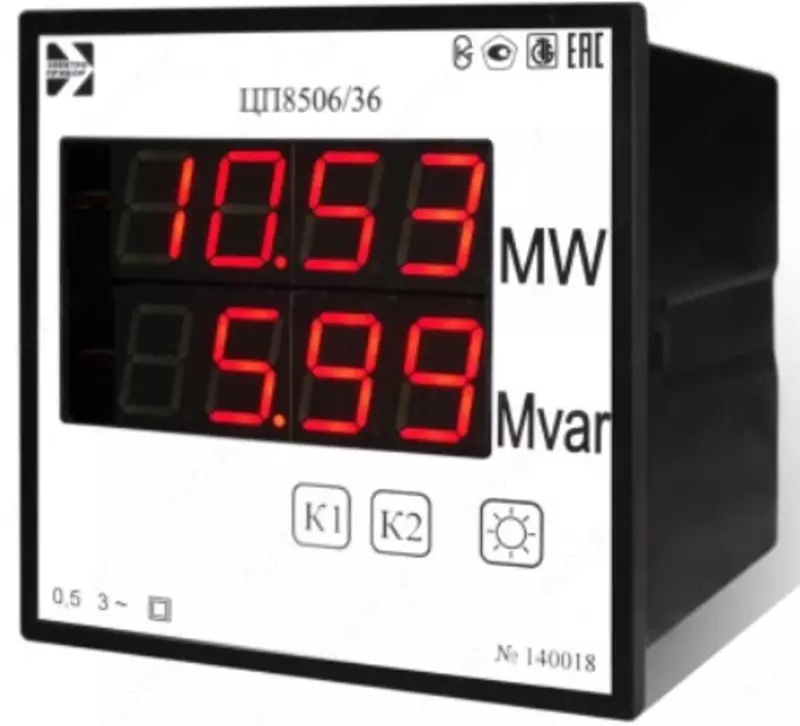

Raqamli asboblar (o'lchash asboblari) paneli CPU8501, CPU8506, CPU8512.

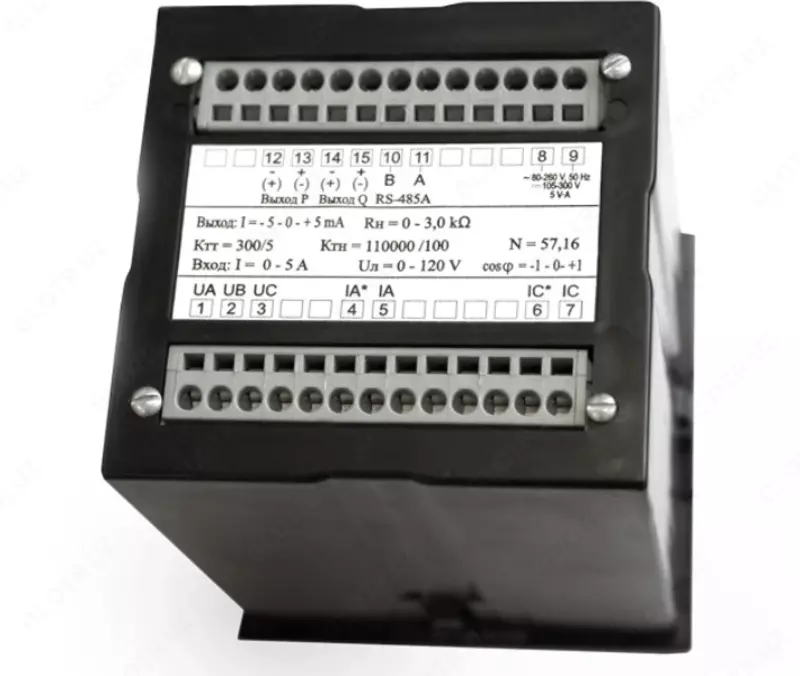

O'lchash asboblari TsP8506

 Qurilmalar o'zgaruvchan tok zanjirlarining faol va/yoki reaktiv quvvatini o'lchash, o'lchangan qiymatlarni raqamli displeyda ko'rsatish, ularni chiqish analog DC signallariga va RS-485 interfeysining chiqish signaliga aylantirish, ma'lumotlarni uzatish uchun mo'ljallangan. avtomatlashtirilgan ma'lumotlarni yig'ish tizimi yoki uch fazali kompyuter monitorining uch simli tarmog'iga.

 Qurilmalar 56 ta modifikatsiyaga ega.

TsP8506/1 - TsP8506/8, TsP8506/17 - TsP8506/24 modifikatsiyalari uch fazali uch simli AC davrlarining faol quvvatini o'lchash uchun mo'ljallangan.

TsP8506/9 - TsP8506/16, TsP8506/25 - TsP8506/32 modifikatsiyalari uch fazali uch simli AC davrlarining reaktiv quvvatini o'lchash uchun mo'ljallangan.

O'zgartirishlar TsP8506/33 - TsP8506/40 uch fazali uch simli tarmoqda faol va reaktiv quvvatlarni o'lchash uchun mo'ljallangan.

TsP8506/41-TsP8506/48 modifikatsiyalari uch fazali to'rt simli tarmoqdagi faol va reaktiv quvvatlarni o'lchash uchun mo'ljallangan.

TsP8506/49 modifikatsiyalari - TsP8506/56 bir fazali tarmoqdagi faol va reaktiv quvvatlarni o'lchash uchun mo'ljallangan.

Qurilmalarning chiqish signali raqamli displeydagi o'qishlardan, shuningdek, chiqish analog signallaridan olinadi.

Qurilmaning aniqlik klassi 0,5 ga teng.

 O'zgartirishlar TsP8506/2, TsP8506/4, TsP8506/6, TsP8506/8, TsP8506/10, TsP8506/12, TsP8506/14, TsP8506/16, TsP8506/16P, TsP8506/180P, TsP8506/180P 8506/24, 6 /26, TsP8506/28, CP8506/30, CP8506/32, CP8506/34, CP8506/36, CP8506/38, CP8506/40, CP8506/42, CPP8506/405, CP68, CP58/ 0 , TsP8506/52, TsP8506/54, TsP8506/56 so'rov bo'yicha o'rnatilgan RS-485 interfeysiga ega, ular orqali ma'lumotlarni avtomatlashtirilgan tizimga yoki shaxsiy kompyuterga uzatish uchun qo'shimcha RS-485_2 interfeysi bilan ishlab chiqariladi; monitor. "MODBUS (RTU)" va IEC 60870-5-101 yoki "MNPP Elektropribor" ma'lumotlar almashinuvi protokollari qo'llaniladi. Har bir RS-485, RS-485_2 (oʻralgan juftlik) interfeysining tarmogʻi uzunligi 1000 metrgacha boʻlishi mumkin.

 Quvvatni o'lchash uchun uch fazali yoki bir fazali tarmoqda qurilmalar to'g'ridan-to'g'ri yoki oqim va kuchlanish transformatorlarini o'lchaganidan keyin ulanishi mumkin, shuning uchun raqamli displeylarda faol va reaktiv quvvatlarni ko'rsatish tashqi transformatsiya nisbatlarini hisobga olgan holda amalga oshiriladi. oqim va kuchlanish transformatorlari. Raqamli displeyning har bir satrida quvvatni ko'rsatish uchun to'rtta muhim raqam va kerak bo'lganda "-" belgisi mavjud, buyurtma berishda displey rangi - yashil, qizil yoki sariq - ko'rsatiladi va o'lchov birliklari uchun SI o'nlik prefikslari ishlatiladi (k- kilo-katta 10 3, M-mega-ko'plik 10 6, G. - giga-ko'plik 10 9). Raqamli displeydagi quvvat modifikatsiyaga qarab vatt, kilovat, megavat, vars, kilovar, megavarlarda ko'rsatiladi.

 CPU8506 qurilmalarida H shkalasi qiymatini o'zgartirish uchun qurilmani to'g'ridan-to'g'ri ish joyida ochmasdan old paneldagi tugmalardan foydalanish mumkin (quyidagi jadvalga qarang, H qiymati 1 dan oraliqda bo'lishi mumkin). 8330 gacha, bo'linish nuqtasi har qanday muhim raqamdan keyin o'rnatilishi mumkin).

 Qurilmalar kirish va chiqish davrlarini, elektr ta'minoti sxemalarini va boshqa sxemalarni va chiqish davrlarini bir-biridan galvanik ajratishni amalga oshiradi.
