Расходомеры многофазные Урал-МР

Назначение

Расходомеры многофазные Урал-МР (далее - расходомеры) предназначены для измерений параметров многофазных потоков: массового расхода скважинной жидкости и конденсата, массового расхода скважинной жидкости и конденсата без учета воды, объемного расхода свободного нефтяного газа, приведенного к стандартным условиям и объемного расхода растворенного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.

Описание

Расходомеры многофазные Урал-МР являются средством измерений, позволяющим определять параметры многофазного потока флюида, протекающего в трубной секции, без его предварительной сепарации.

Для определения параметров измеряемой среды используется низкоэнергетическое рентгеновское излучение, которое генерируется источником, основанном на рентгеновской трубке. После прохождения излучения через измеряемый поток, излучение фиксируется и обрабатывается средствами блока детектирования. Обработка полученных данных и формирование финальных результатов производится в блоке вычислителя.

В работе расходомера предусматривается использование дополнительных линий, измеряющих параметры потоков, со значительным содержанием газа (GVF>95 %). Включение таких линий в состав расходомера выполняется по специальному заказу.

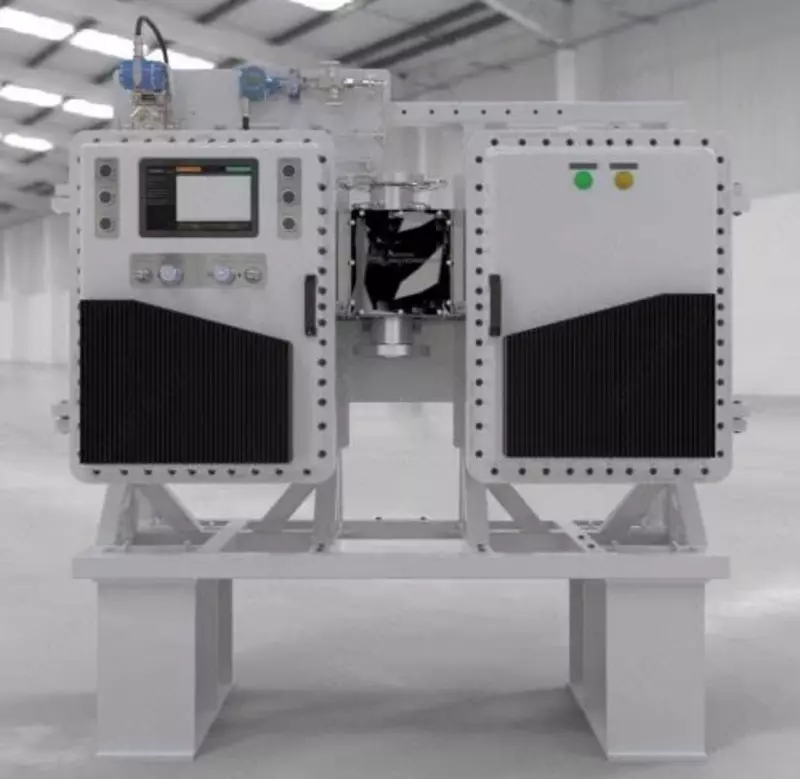

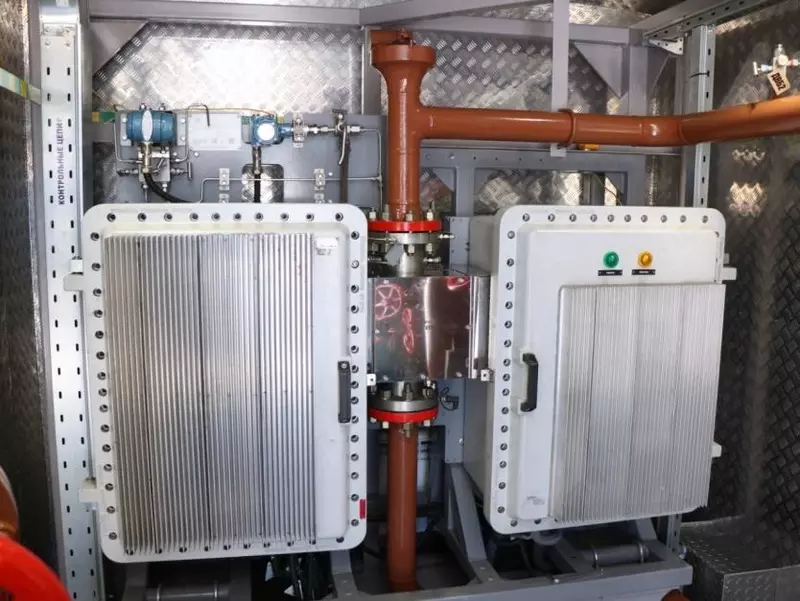

Расходомер состоит из следующих узлов:

-    блок распределения питания (БРП);

-    источник низкоэнергетического рентгеновского излучения (НРИ);

-    блок детектирования;

-    блок вычислителя;

-    средства измерений;

-    трубная секция с гидравлической обвязкой;

-    система защиты от НРИ;

-    несущая конструкция;

-    система жизнеобеспечения.

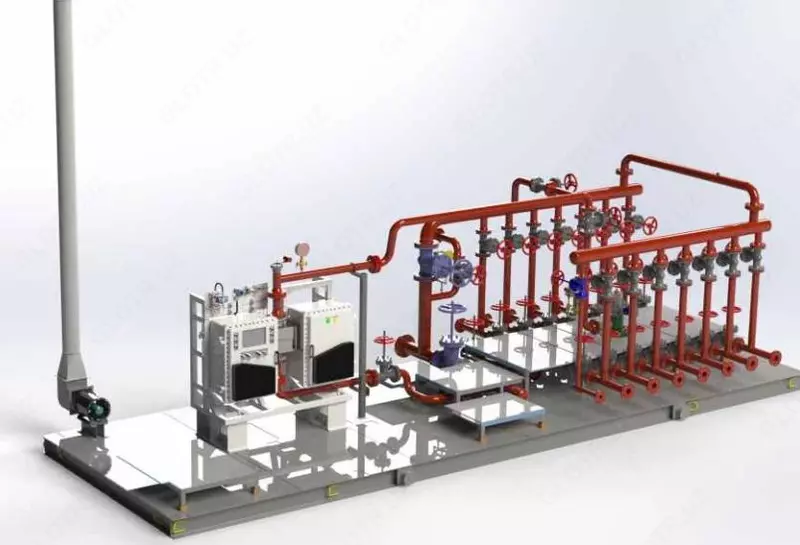

Расходомер может быть выполнен как в стационарном, так и в передвижном исполнении на базе шасси автомобиля.
