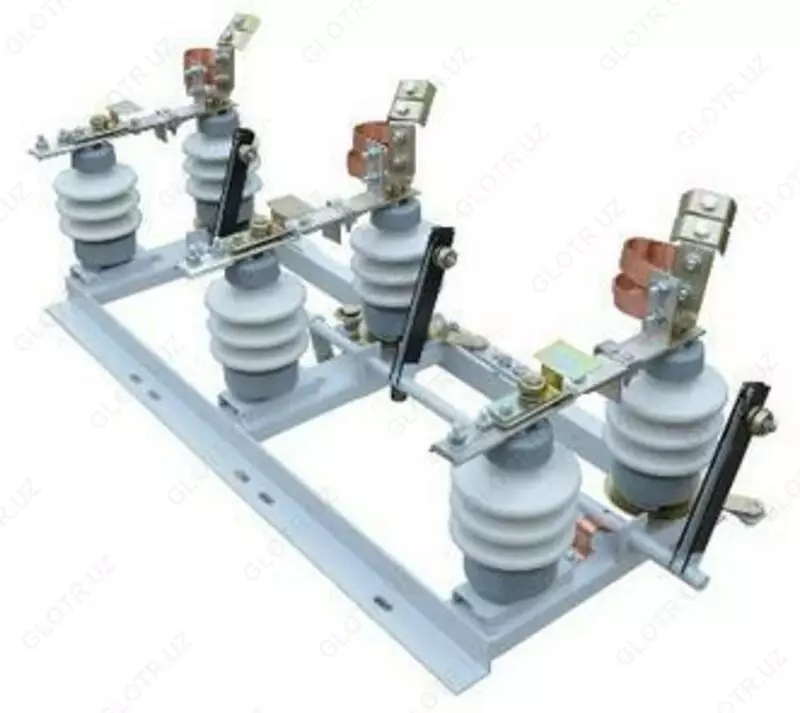

Разъединитель РДЗ-1-35/1000 УХЛ1

Описание Разъединители двухколонковые с заземлителями (РДЗ) на напряжение 35 кВ предназначены для включения и отключения обесточенных участков электрической цепи высокого напряжения, а также заземления отключенных участков при помощи заземлителей. Разъединители изготавливаются в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:  температура окружающего воздуха от – 60 °С до + 40 °С высота над уровнем моря не более 1000 м скорость ветра до 15 м/с при толщине гололеда до 10 мм и до 40 м/с при отсутствии гололеда разъединитель не предназначен для работы в условиях тряски, вибрации, ударов  Разъединители имеют два варианта исполнения:  с одним заземлителем  с двумя заземлителями  По числу полюсов, управляемых одним приводом, разъединители делятся на следующие исполнения:  однополюсное двухполюсное трехполюсное Основные технические параметры  Наименование параметра  Значение  Номинальное напряжение, кВ  35  Номинальный ток, А  1000  Ток термической стойкости, кА  16  Ток электродинамической стойкости, кА 40  Время протекания тока термической стойкости, сек   - для главных ножей 3 - для заземляющих ножей 1 Номинальная частота, Гц 50 Конструктивные особенности Изготавливается в однополюсном исполнении и поставляется (по заказу) для монтажа однополюсного, двухполюсного или трехполюсного аппарата с одним ручным приводом Управление разъединителями осуществляется ручным приводом типа ПР-2Б УХЛ1 Разъединитель выполнен в виде двухколонкового аппарата с разворотом главных ножей в горизонтальной плоскости Разъединитель, к которому присоединяется привод, называется ведущим. Разъединитель, присоединяемый к ведущему, называется ведомым  Типоисполнение  Вид L   L1 Масса, кг  РДЗ.1-35/1000 УХЛ1  ведомый    890±3 42,8  РДЗ.2-35/1000 УХЛ1  1030±3   46,2  РДЗ.1-35/1000 УХЛ1  ведущий    890±3 47  РДЗ.2-35/1000 УХЛ1  1030±3   53,4
