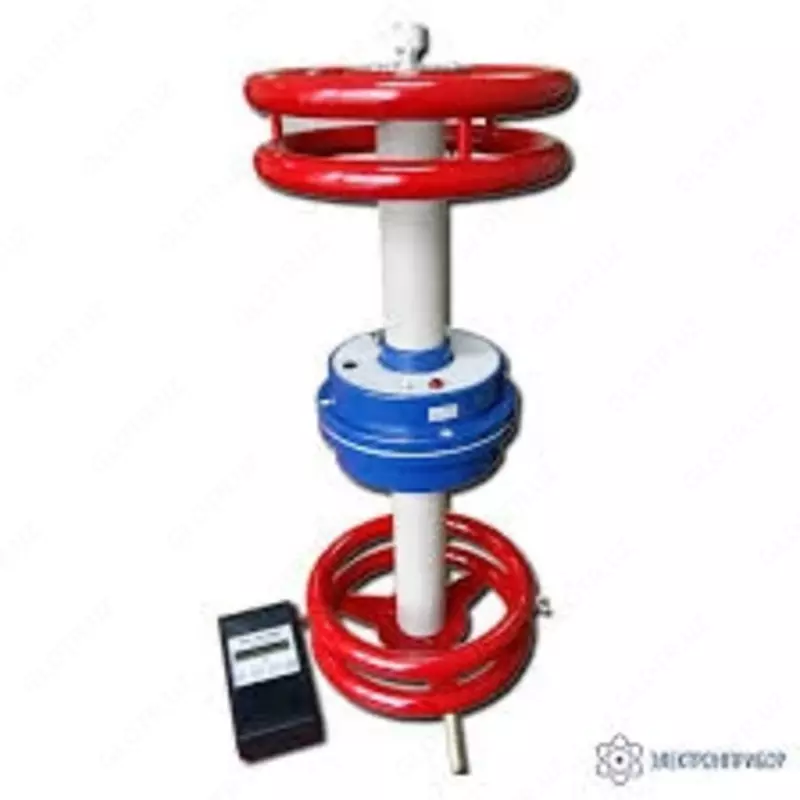

RD-140 - doimiy va o'zgaruvchan yuqori voltli o'lchagich

RD-140 yuqori voltli doimiy va o'zgaruvchan tok o'lchagichining maqsadi: RD-140 yuqori voltli doimiy va o'zgaruvchan o'zgaruvchan yuqori voltli o'lchagich 50 Hz chastotasi 10 dan 100 kV gacha va doimiy kuchlanish 10 dan 140 kV gacha bo'lgan o'zgaruvchan sinusoidal kuchlanishni o'lchash uchun mo'ljallangan. RD-140 o'lchovlarni yuqori aniqlik bilan ta'minlaydi: 50 Gts chastotali o'zgaruvchan kuchlanishning o'rtacha qiymati; o'rtacha doimiy voltaj. RD-140 elektrotexnika va elektrotexnika uchun yuqori voltli sinov laboratoriyalarida, shuningdek ilmiy-tadqiqot muassasalarida ishlatilishi mumkin. Mahsulot versiyasi GOST 17512-82, GOST 15150-69 bo'yicha UHL 4.2 iqlim toifasiga va GOST 22261-82 bo'yicha moslamalarning 2 guruhiga mos keladi. RD-140 yuqori voltli doimiy va o'zgaruvchan o'lchagichning tavsifi: Funktsional jihatdan RD-140 ga bir-biridan ajratilgan ikkita moduldan (o'lchash va indikator) iborat bo'lgan yuqori o'lchovli transduser (yuqori voltli ohmik nosimmetrik kuchlanishni ajratuvchi) va uning chiqishiga ulangan "radio voltmetr" - yuqori aniqlikdagi mikroprotsessorga asoslangan past kuchlanishli doimiy va o'zgaruvchan voltmetr kiradi. radio bilan o'zaro bog'liq. Radio voltmetr to'g'ridan-to'g'ri (doimiy) voltajning o'rtacha qiymatini, o'zgaruvchan (o'zgaruvchan) voltajning rms (rms) qiymatini o'lchaydi. Strukturaviy ravishda RD-140 o'lchangan kuchlanish manbaiga ulangan yuqori kuchlanishli RD140-BV blokidan va RD140-MI indikator modulidan iborat bo'lib, operator o'qishni o'qiydi. Qurilmalar orasidagi aloqa radiokanal orqali taxminan 900 MGts chastotada va 10 m gacha bo'lgan masofada amalga oshiriladi. Yuqori voltli RD140-BV bloki ikkita kollinear moy bilan to'ldirilgan qisman kompensatsiyalangan ohmik kuchlanish ajratgichlaridan iborat bo'lib, ularning ikkala chiqishi blokning o'rta qismida joylashgan "radio voltmetr" o'lchash modulining analog-raqamli konvertorining differentsial kirishiga ulangan. RD140-MI indikator moduli LCD, radiochastota qabul qilgich va mikrokontroller bilan jihozlangan qo'l qurilmasi sifatida ishlab chiqilgan. Displey moduli quyidagi funktsiyalarni ta'minlaydi: o'lchangan kuchlanish ko'rsatkichi; radiokanal orqali BV bilan simsiz aloqa. RD-140 yuqori voltli doimiy va o'zgaruvchan tok o'lchagichining ishlash xususiyatlari: 1000 V dan yuqori kuchlanishli qurilmalarda xavfsizlik guruhiga ega bo'lgan shaxslar RD-140 o'lchagich bilan ishlashga ruxsat etiladi. RD-140 o'lchagich bilan ishlash 1000V dan yuqori kuchlanishli elektr inshootlarida xavfsizlik qoidalariga muvofiq amalga oshirilishi kerak (DNAOP 0,00-1,21). RD-140 yuqori voltli doimiy va o'zgaruvchan o'lchagichning texnik xususiyatlari: Parametr qiymati DC kuchlanishni o'lchash diapazoni (o'rtacha qiymat), kV 10 dan 140 gacha AC kuchlanishini o'lchash diapazoni (samarali qiymat), kV 10 dan 100 gacha AC kuchlanishini o'lchashda chastota diapazoni, Hz 47,5 dan 52,5 gacha RD140-BV yuqori voltli blokning to'g'ridan-to'g'ri oqimdagi kirish qarshiligi, MOhm 450 ± 10 RD140-BV yuqori voltli qurilmaning 50 Hz, MOhm chastotali, 200 ± 5 dan kam bo'lmagan o'zgaruvchan tokka kirish qarshiligi Doimiy kuchlanishni o'lchashda ruxsat etilgan nisbiy xatolik chegaralari,% ± 1 AC kuchlanishini o'lchashda ruxsat etilgan nisbiy xatolik chegaralari,% ± 1 O'qish rezolyutsiyasi, kV 0,001 RD140-BV va RD140-MI o'rnatilgan AA o'lchamdagi Ni-MH batareyalari 1,2 V kuchlanishli va 1,5 A M soat quvvatga ega: - besleme quvvati, V - zaryadsiz uzluksiz ishlash davomiyligi, h, kam emas 5 ± 0,2 8 Radio kanalining diapazoni, m, 5 dan kam emas Maksimal kirish voltajida RD-140 uzluksiz ishlash davomiyligi, soat, 1 dan oshmaydi 75-kVgacha bo'lgan kuchlanishdagi RD-140 uzluksiz ishlash davomiyligi, soat, 8 dan oshmaydi Ishga tushgandan keyin ish rejimini o'rnatish vaqti, min. bitta Umumiy o'lchamlari, mm: - RD140-BV - RD140-MI diametri 280x880 95x190x40 Og'irligi, kg, endi yo'q: - RD140-BV - RD140-MI o'n bir 0,5 Xizmat muddati, yillar, 10 dan kam bo'lmagan
