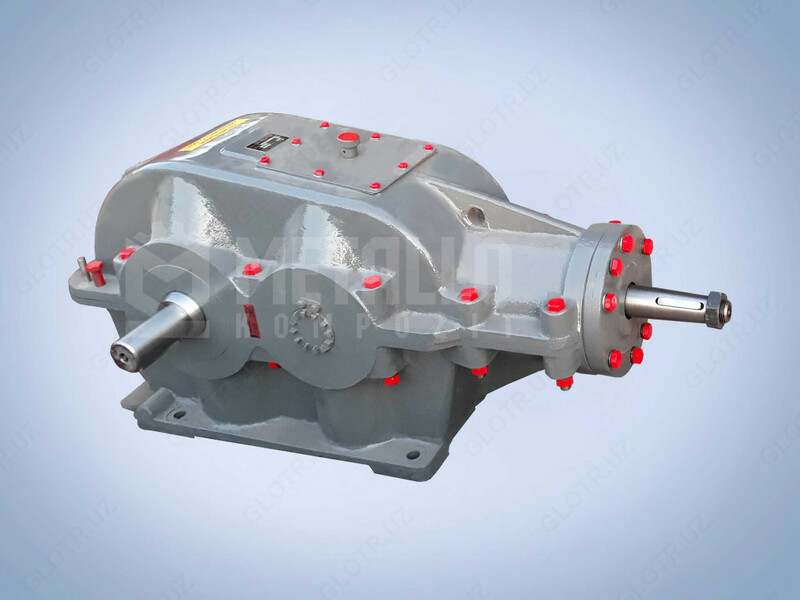

Редуктор трёхступенчатый КЦ2

Редуктор трёхступенчатый КЦ2

Редуктор трёхступенчатый типа КЦ2 общего назначения предназначен для изменения крутящего момента и частоты вращения вала в диапазоне передаточных чисел от 28 до 180.

Редуктор выполняется по развернутой схеме, т.е. имеет несимметричное расположение зубчатой передачи относительно опор. Корпус редуктора чугунный с горизонтальным разъемом. Зубчатая передача выполняется с внешним эвольвентным зацеплением, цилиндрическая передача — с косыми зубьями, коническая — с круговыми.

Пример условного обозначения редуктора при заказе:
Редуктор КЦ2-500-45-41Ц, Ts 23894968-01:2017, где

• КЦ2-тип редуктора;
• 500— определяющий размер, мм;
• 45-номинальное передаточное число;
• 41-вариант сборки;
• Ц— цилиндрический конец выходного вала.
