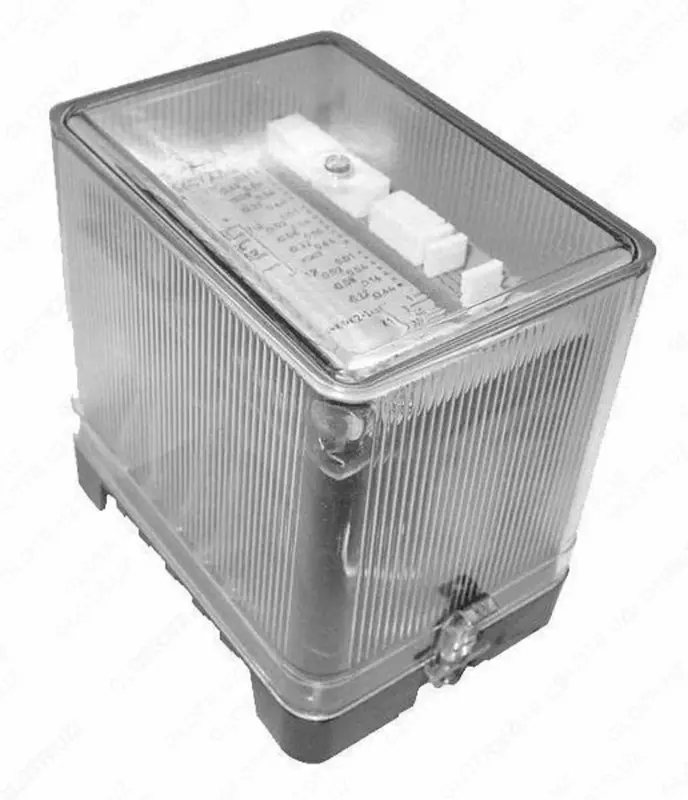

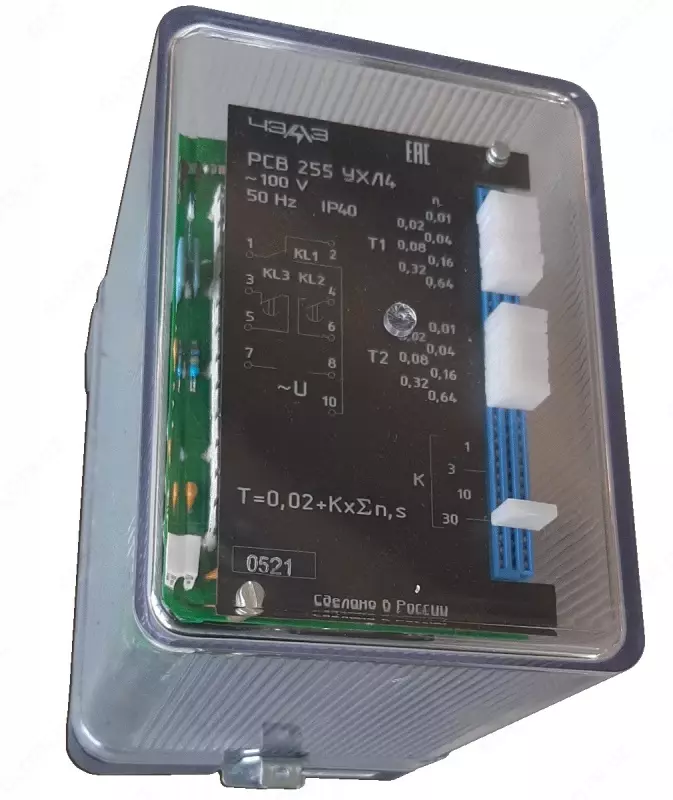

Rele RSV 13-18, RSV 14, RSV 01-5, RSV 160, 255, 260

RSV 13-18 o'rni o'zgaruvchan operatsion oqimlardan foydalanadigan statsionar tizimlar va ob'ektlar uchun himoya davrlarida qo'llaniladi.

Joriy vaqt rölesi RSV 13

TU16-89 IGFR.647464.005TU

O'rni sozlanishi mumkin bo'lgan vaqt kechikishlarini olish uchun statsionar tizimlar va o'zgaruvchan ish oqimidagi ob'ektlarni himoya qilish davrlarida foydalanish uchun mo'ljallangan va to'g'ridan-to'g'ri o'lchash oqimi transformatorlarining ikkilamchi zanjirlariga ulangan.

foydalanish shartlari

Iqlim o'zgarishi UHL yoki O, GOST 15150-69 bo'yicha "4" toifasini joylashtirish.

Ishlaydigan muhit harorati diapazoni UHL4 versiyasi uchun minus 40 dan plyus 55 ° C gacha va O4 versiyasi uchun minus 10 dan plyus 55 ° C gacha.

GOST 17516.1-90 bo'yicha M4 mexanik dizayn guruhi. O'rni MSK-64 bo'yicha 9 ball intensivlikdagi zilzilalarga seysmik jihatdan chidamli, nol belgisidan 10 m gacha o'rnatish darajasida.

O'rni qobig'ining himoya darajasi IP40, tashqi o'tkazgichlarni ulash uchun kontakt qisqichlari GOST 14255-69 bo'yicha IP00.

Asosiy sozlamalar

Nominal oqim, A: 2 yoki 5

Nominal oqim 2 va 5A uchun minimal ish oqimi, mos ravishda (transformatorning birlamchi o'rashining uchastkalarini ulash usuliga qarab - ketma-ket yoki parallel), A 1; 2 yoki 2,5; 5 Nominal chastota, Hz 50

Dizayn

O'rni zamonaviy mikroelektron baza yordamida amalga oshiriladi. O'chirish elementlari bosilgan elektron platalarga o'rnatiladi, ular taglik (tayanch) va olinadigan shaffof korpusdan iborat korpus ichiga joylashtiriladi.

Belgi tuzilishi:

RSV13-XX-X4

RSV - statik vaqt o'rni;

13- ishlab chiqishning seriya raqami

XX-versiya nominal oqimi: 14 - 2A, 18 - 5A

X4 - GOST 15150-69 bo'yicha iqlimiy versiya (UHL, 0) va joylashtirish toifasi (4).

Buyurtma berishda quyidagilarni ko'rsatishingiz kerak:

- o'rni turini belgilash;

- nominal oqim;

- iqlimiy versiya va joylashtirish toifasi (UHL4 yoki O4);

- tashqi o'tkazgichlarning ulanish turi: old yoki orqa (vida yoki pin);

- texnik shartlar soni;
