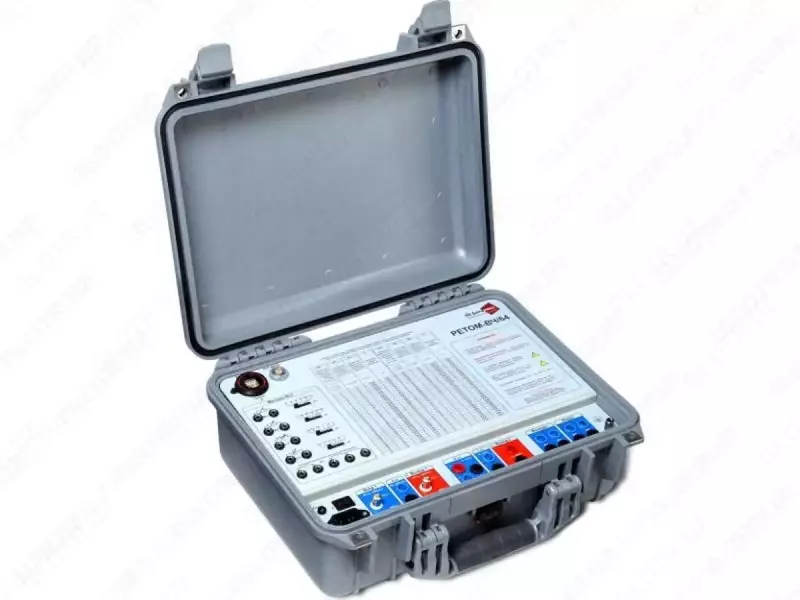

РЕТОМ-ВЧ/64 elektroenergetika sanoatidagi yuqori chastotali uskunalar parametrlarini o'lchash uchun dasturiy-apparat kompleksi ( 0 baho )

РЕТОМ-ВЧ/64 - bu РЕТОМ-ВЧ kompleksining asosiy qurilmasi bo'lib, u kompyuter nazorati ostida ishlaydi, HF himoyasi va HF avtomatizatsiyasining kirishida qabul qilinganlarga o'xshash sinovli HF kuchlanish signallarini yaratadi. Qurilma avtomatik ravishda xarakteristikalar olish, test hisobotlarini tuzish, ularni arxivlash va h.k. imkonini beradi. O'lchov natijalari grafik va jadvallar ko'rinishida, standart protokollar shaklida taqdim etiladi.

Qo'llash sohasi

Avtomatlashtirilgan tekshiruv:

Himoya signallarini uzatish kanallarining HF uskunalari (DFZ, HF blokirovkasi),

HF favqulodda boshqaruv uskunalari,

ulanish filtrlari,

ajratish filtrlari,

HF to'xtatuvchilari,

HF kabeli.

РЕТОМ-ВЧ/64 ning asosiy afzalliklari

9 ta qurilmani o'z ichiga oladi:

keng polosali generator (generator);

keng polosali o'lchagich (voltmetr, chastota o'lchagich, spektr analizatori, osiloskop);

yuqori chastotali ampermetr;

past chastotali ampermetr:

past chastotali voltmetr;

millisekundli soat;

diskret kirish holatini qayd qiluvchi va kontaktli chiqishni boshqarish moslamasi;

50 Hz signal generatori va doimiy darajadagi signal generatori;

Differensial transformatorli RLC jurnali;

qurilmaning barcha o'lchov, generator va yordamchi birliklari bir vaqtning o'zida va bir-biridan mustaqil ravishda ishlaydi;

o'rnatilgan osiloskop yordamida signalni tahlil qilish;

1 Gts gacha bo'lgan o'lchamdagi signallarni yuqori tezlikda panorama qilish;

qurilma va shaxsiy kompyuter o'rtasida yuqori shovqin immuniteti va ma'lumotlarni uzatish tezligi (aloqa Ethernet kanali orqali amalga oshiriladi);

35 mA gacha bo'lgan past chastotali oqimni, 1 A gacha bo'lgan yuqori chastotali oqimni va 50 mA gacha to'g'ridan-to'g'ri oqimni o'lchash.

buyruqlarni ishga tushirishda anti-sakrashni tekshirish uchun uzoq muddatli va impulsli rejimlarda signal berish; bitta chastotali va ikki chastotali buyruq kodli sinov uskunalari;

o'rnatilgan quvvat chiqishi RZ (chiqish 0-120 V AC kuchlanish) RF uskunasini manipulyatsiya qilish xususiyatlarini olishga va HF uskunasining PA buyruqlarini yoqish kuchlanishini aniqlashga imkon beradi (chiqish 0-250 V doimiy kuchlanish);

intuitiv dasturiy ta'minot qo'lda sinovdan o'tkazish va chastota javobini, amper javobini, signal panoramasini, osilografiyani, radio chastotasini qayta ishlash va ulanish uskunalarini, o'rni himoyasi va himoya vositalarini tekshirish jarayonlarini avtomatlashtirishga imkon beradi;

qo'shimcha bloklar VChA-75M, VChR-64, VChT-25M RETOM-VCh/64 qurilmasining funksionalligini kengaytiradi;

Plastik quti, ixcham o'lcham va past og'irlik tufayli qulay transport.
