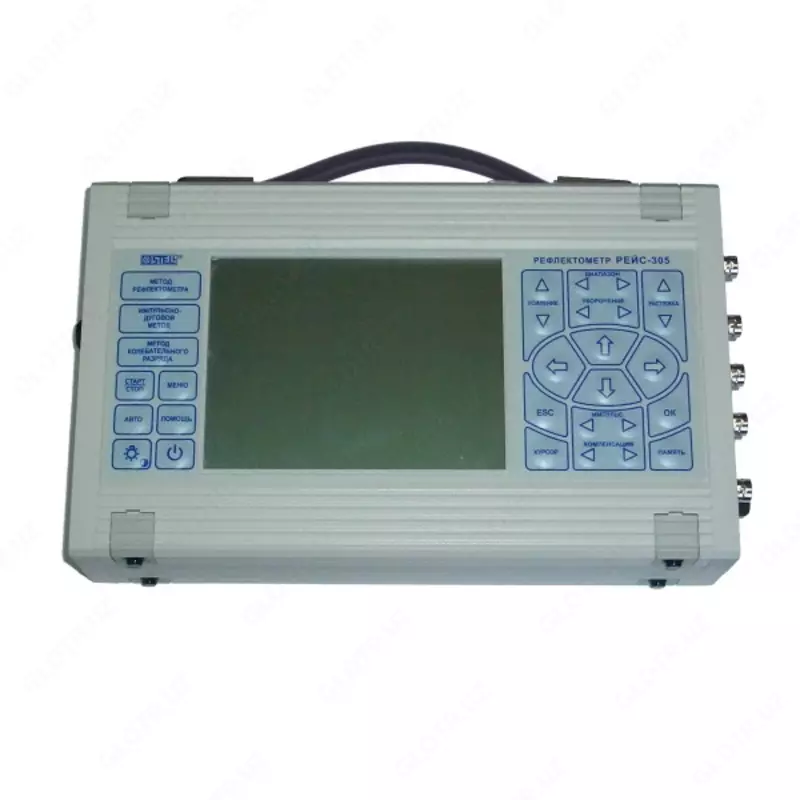

РЕЙС-305 — цифровой рефлектометр

Технические характеристики цифрового рефлектометра РЕЙС-305:

Параметр	Значение
Частота калибрационных меток	От 3998 до 4002 кГц
Диапазоны измеряемых расстояний до места повреждения или конца линии (при коэффициенте укорочения 1,500)	200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м
Пределы допускаемых значений основной приведенной погрешности измерения расстояния на диапазоне 200 м (от конечного значения)	±0,4% (на уостальных диапазонах ±0,2%)
Пределы допускаемых значений приведенной погрешности измерения расстояния в рабочих условиях применения в диапазоне 200 м (от конечного значения)	±0,8 % (в остальных диапазонах ±0,4 %)
Диапазон устанавливаемых значений коэффициента укорочения	От 1 до 7 с дискретностью установки коэффициента укорочения 0,001
Отсчет расстояния	С помощью двух вертикальных курсоров - нулевого и измерительного
Диапазон устанавливаемых значений коэффициента растяжки участка рефлектограммы вокруг активного курсора с кратностью 2 (при коэффициенте укорочения 1,500), м	От 0 до 200 при максимальном значении растяжки 1; от 0 до 400 при максимальном значении растяжки 2; от 0 до 800 при максимальном значении растяжки 4; от 0 до 1600 при максимальном значении растяжки 8; от 0 до 3200 при максимальном значении растяжки 16; от 0 до 6400 при максимальном значении растяжки 32; от 0 до 12800 при максимальном значении растяжки 64; от 0 до 25600 при максимальном значении растяжки 128; от 0 до 51200 при максимальном значении растяжки 128
Амплитуда зондирующего импульса	На нагрузке 50 Ом не менее 6,5 В (повышенная не менее 22 В)
Длительность зондирующего импульса	Регулируется от 20 нс до 25 мкс
Возможность включения импульса компенсации	На диапазонах от 1000 нс и выше
Амплитуда импульса компенсации	На нагрузке 50 Ом не менее 7 В.
Длительность импульса компенсации	От 0 до 15 мкс (Амплитуда зондирующего импульса длительностью менее 20 нс не нормируется)
Выходное сопротивление прибора	От 30 до 700 Ом
Перекрываемое прибором затухание	Не менее 80 дБ
Диапазон усиления	От -12 до 60 дБ
Память	Сохранение до 500 рефлектограмм, в том числе при отсутствии питании
Режимы при работе с памятью	Присвоение имени запоминаемой рефлектограмме до 32 символов; запоминание рефлектограмм с растяжкой; запоминание с усреднением до 255 рефлектограмм; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 250 коэффициентов укорочений
Режимы измерения	Нормальный - считывание и отображение текущей рефлектограммы одного из входов L1, L2, L3; сравнение - наложение двух рефлектограмм с любых двух входов или памяти и входа; разность – отображение разности двух рефлектограмм с любых двух входов или между памятью и входом; раздельный – отображение рефлектограммы канала L1-L2, L1-L3
Способы запуска при использовании импульсно-дугового метода	Ожидание дуги – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала
Способы запуска при использовании метода колебательного разряда	Ожидание разряда – однократный запуск от первого входного сигнала, после нажатия кнопки старт/стоп; автозапуск – автоматический запуск от каждого входного сигнала
Общие характеристики
Отображение информации	Рефлектограммы и результаты их обработки - в графическом виде; режимы, параметры и информация - в алфавитно-цифровом и символьном видах
Обеспечение технических характеристик	Не более 2 минут по истечении времени установления рабочего режима
Прибор допускает непрерывную работу в рабочих условиях применения при сохранении своих технических характеристик в пределах норм	Течение времени не менее 8 ч при питании от внешнего источника постоянного тока
Прибор сохраняет свои технические характеристики при питании	От 10 гальванических элементов или аккумуляторов типа АА напряжением от 10,2 до 14 В; от источника постоянного тока напряжением от 11 до 15 В
Ток, потребляемый прибором от источника постоянного тока	Не более 0,5 А, при номинальном напряжении 12 В
Средняя наработка на отказ	Не менее 6000 ч
Гамма - процентный ресурс прибора	Не менее 10000 ч при g = 90 %
Габаритные размеры прибора	275 х 166 х 70 мм
Масса прибора со встроенными элементами питания	Не более 2,5 кг
Масса прибора в потребительской таре	Не более 5 кг
