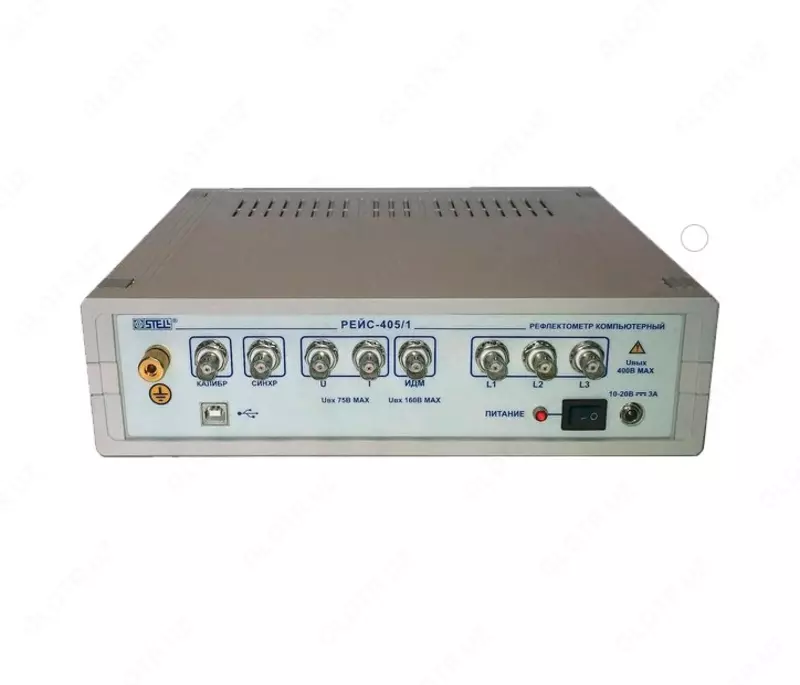

РЕЙС-405/1 — рефлектометр компьютерный

Технические характеристики рефлектометра компьютерного РЕЙС-405/1:

Параметр	Значение
Режим "Метод рефлектометра"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5)	Минимальный диапазон - 250 м Максимальный диапазон - 250000 м
Коэффициент укорочения:	Установка или измерение в пределах 1,00. .7.00 Встроенная таблица
Зондирующие сигналы	Амплитуда 25 В...120 В Длительность от 100 нс до 300 мкс
Выходное сопротивление	10... 1000 Ом. программно-регулируемое, с отображением величины на экране
Инструментальная погрешность измерения расстояния	не более 0,1 %
Система отсчета расстояния	при помощи вертикальных курсоров
Режимы измерения	Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3; Сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3); Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3); Разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память).
Растяжка	Возможность растяжки выбранного участка рефлектограммы
Память	Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
Отстройка от аддитивных помех и шумов	Усреднение посредством цифрового накопления, фильтрация сигналов
Отстройка от синхронных помех	При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля).
Эквивалентная (эффективная) частота дискретизации	32 ГГц
Режим "Метод колебательного разряда"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5)	Минимальный диапазон - 250 м Максимальный диапазон - 250000 м
Максимальная амплитуда входных сигналов	50 В
Входное сопротивление по волновому входу	300 Ом
Инструментальная погрешность измерения расстояния	не более 0.1 %
Усиление	от-18 до +74 дБ
Режимы работы	Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации	200 МГц
Подключение к линии (при методе колебательного разряда)	Через присоединительное устройство по напряжению или по току
Режим "Импульсно-дуговой метод"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5	Минимальный диапазон - 250 м Максимальный диапазон - 250000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе	0,002 ... 120 В (без присоединительного устройства напряжения)
Инструментальная погрешность измерения расстояния	не более 0,1 %
Усиление	от-18 до +74 дБ
Режимы работы	Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации	200 МГц
Режим "Метод измерения сопротивления изоляции"
Минимальное измеряемое сопротивление	не более 1 кОм
Максимальное измеряемое сопротивление	не менее 1 ГОм
Измерительное напряжение	400 В
Инструментальная погрешность измерения	не более 5%
Режимы измерения	L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня
Общие характеристики
Связь с компьютером	USB 2.0 Hi-speed
Питание	Сеть переменного тока 100.240 В. 50. . 60 Гц Сеть постоянного тока 10. . .20 В
Условия эксплуатации	+5...+40°С
Габаритные размеры (ШхВхГ)	270 х 300 х 77 мм
Масса	Не более 3,5 кг
