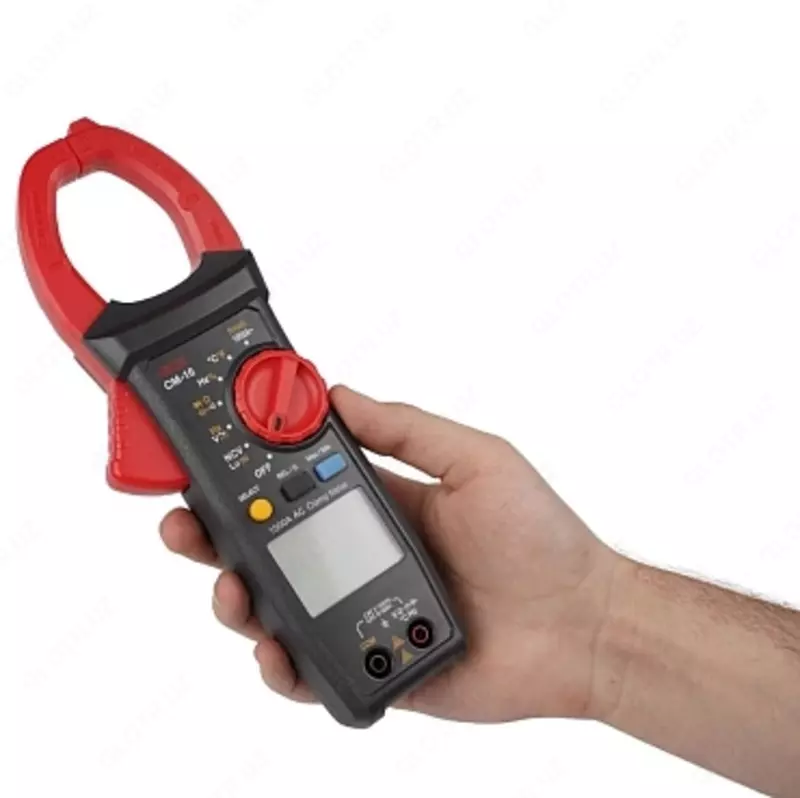

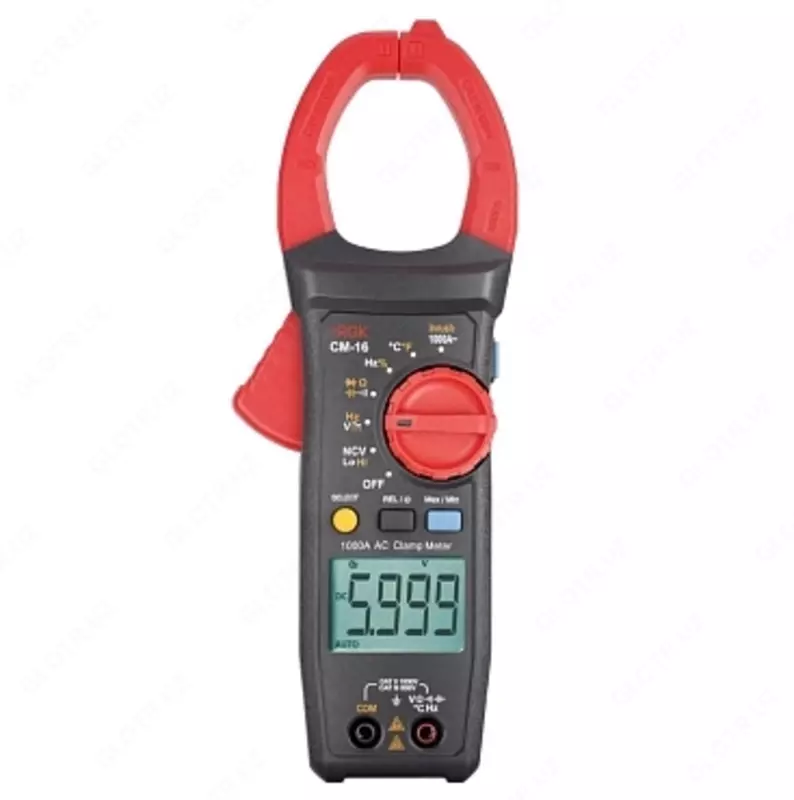

RGK CM-16 - elektr qisqichlar

RGK CM-16 ning xarakteristikalari
AC oqimini o'lchash parametrlari
O'lchov chegaralari, A Ruxsat (eng kam ahamiyatli raqam birligi (l.m.d.)), A Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, A
60,00 0,01 45 Gts dan 65 Gts gacha: ±(0,015●I+5 e.m.r.)
65 Gts dan 1 kHz gacha: ±(0,025●I+5 birlik)
600,00 0,1
1000 1
Eslatma - I - o'zgaruvchan tokning o'lchangan qiymati, A
AC kuchlanishni o'lchash parametrlari
O'lchov chegaralari, V Chastotasi, Gts Ruxsat (eng kam muhim raqam birligi (l.u.s.)), V Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, V
6,000 dan 45 dan 400 gacha 0,001 ±0,01*U+2 e.m.r.
60,00 0,01
600,0 0,1
1000 1
Eslatma - U - AC kuchlanishining o'lchangan qiymati, V
DC kuchlanishni o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam muhim raqam birligi (l.m.r.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, mV, V
600,0 mV 0,1 mV ±(0,007*U+3 birlik)
6,000 V 0,001 V ±(0,008*U+2 u.m.r.)
60,00 V 0,01 V
600,0 V 0,1 V
1000 V 1 V
Eslatma - U - doimiy kuchlanishning o'lchangan qiymati, mV, V
DC elektr qarshiligini o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam muhim raqam birligi (l.m.r.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, Ohm, kOm, MOhm
600,0 Ohm 0,1 Ohm ±(0,01*R+5 e.m.r.)
6,000 kOm 0,001 kOm ±(0,008*R+2 e.m.r.)
60,00 kOm 0,01 kOm
600,0 kOm 0,1 kOm
6,000 MŌ 0,001 MŌ
60,00 MŌ 0,01 MŌ ±(0,025*R+5 e.m.r.)
Eslatma - R - to'g'ridan-to'g'ri oqimga elektr qarshiligining o'lchangan qiymati, Ohm, kOm, MOhm
Elektr sig'imini o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birligi (l.m.r.)) Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, nF, µF, mF
60,00 nF 0,01 nF ±(0,04*C+10 e.m.r.)
600,0 nF 0,1 nF
6,000 µF 0,001 µF ±(0,04*C+5 e.m.r.)
60,00 µF 0,01 µF
600,0 mkF 0,1 mkF
6,000 mF 0,001 mF ±0,1*S
60,00 mF 0,01 mF
Eslatma - C - elektr sig'imning o'lchangan qiymati, nF, µF, mF
GOST R 8.585-2001 (K tipidagi termojuft) bo'yicha termoelektrik konvertorlar (termojuftlar) yordamida haroratni o'lchash parametrlari
O'lchov chegaralari, °S Ruxsat (eng kam muhim raqam birligi (l.u.s.)), °S Ruxsat etilgan asosiy mutlaq o'lchov xatosi chegaralari, °S
-20 dan +40 1 ±4 gacha
+40 dan +400 1 ±(0,015●T+4 e.m.r.) gacha
Eslatma - T - o'lchangan harorat qiymati, °C;
- xatolik ishlatiladigan termojuftning xatosini hisobga olmasdan normallashtiriladi
Harorat koeffitsientlari
O'zgartirish harorat koeffitsienti / ° S
RGK CM-16 0.1
Chastotani o'lchash parametrlari
O'lchov chegaralari Ruxsat (eng kam ahamiyatli raqam birligi (l.m.r.)) Ruxsat etilgan asosiy mutlaq o'lchash xatosi chegaralari, Hz, kHz, MHz
60,00 Gts 0,01 Gts ±(0,001*F+4 birlik)
600,0 Gts 0,1 Gts
6,000 kHz 0,001 kHz
60,00 kHz 0,01 kHz
600,0 kHz 0,1 kHz
6,000 MGts 0,001 MGts
10,00 MGts 0,01 MGts
Eslatmalar: F - o'lchangan chastota qiymati, Hz, kHz, MHz;
Pastki o'lchov chegarasi - 10 Hz
Asosiy texnik xususiyatlar
Displey o'lchamlari 6099
Polaritni ko'rsatish avtomatik
Haddan tashqari yuk belgisi "OL" yoki "-OL"
Sinov o'tkazgichi qisqichlarning qisqichlari orasidagi markaziy holatdan og'ishda xatolik qo'shimcha xatolik ± 2,0%
Penslarning ochilishi 48 mm
Supero'tkazuvchilarning maksimal diametri 45 mm
Kuchlanishdan himoya qilish klassi CAT II 1000 V, CAT III 600 V
O'lchovning ishlash shartlari:
- atrofdagi havo harorati, °C
- havoning nisbiy namligi, %

- atmosfera bosimi 0°S dan +50°S gacha
0 ° C dan + 30 ° C gacha bo'lgan haroratda 80%
75% haroratda St. +30°S dan +40°S gacha
45% haroratda St. +40°S dan +50°S gacha
84,0 dan 106,7 kPa gacha
Oddiy o'lchash shartlari:
- atrofdagi havo harorati, °C
- havoning nisbiy namligi, %
+18°S dan +28°S gacha
30% dan 80% gacha
Saqlash harorati, °C
Saqlash namligi, % -20°S dan +60°S gacha
80% gacha
Ifloslanish darajasi 2
Quvvat manbai: 2 ta AAA batareya 1,5 V
Elektr quvvati parametrlari:
- doimiy kuchlanish 3 V
Umumiy o'lchamlar (uzunlik x kenglik x balandlik) 242 x 77 x 52 mm
Og'irligi 0,235 kg
