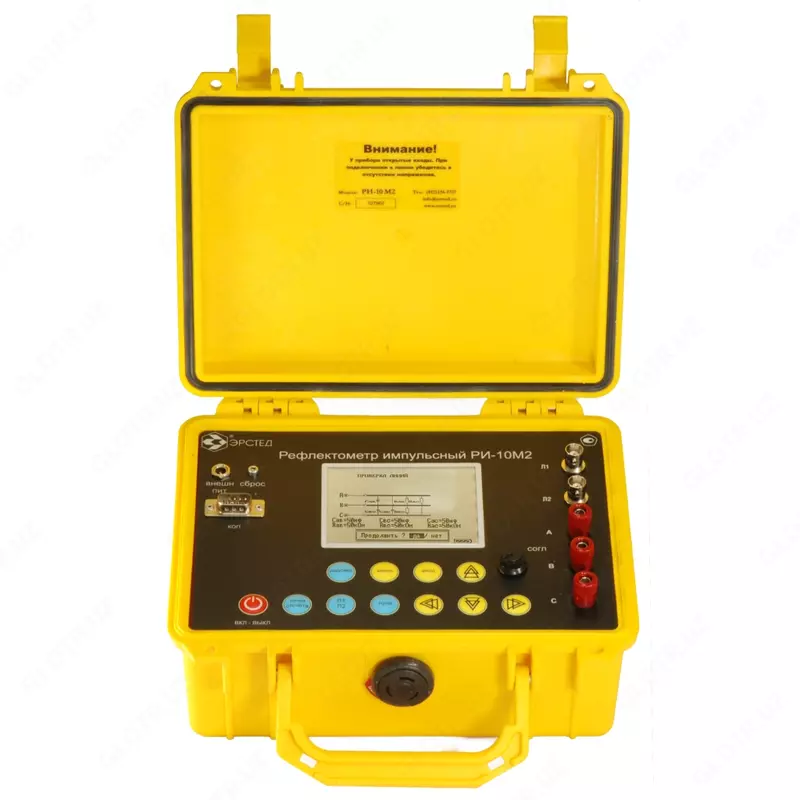

РИ-10М2 СТРИЖ — защищённый импульсный рефлектометр-мост

Kod: P-0891654 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назнаение защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:
Импульсный рефлектометр-мост РИ-10М2 СТРИЖ - прибор, сочетающий в одном корпусе функции импульсного рефлектометра и кабельного моста.
РИ-10М2 СТРИЖ – это одноканальный кабельный локатор с блоком мостовых измерений, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар), а также для измерения основных параметров кабельных линий мостовым методом. Прибор выполнен в защищённом – герметичном и ударопрочном корпусе.
Типы измерений, обеспечиваемые блоком рефлектометра:

измерение длин кабелей;

измерение расстояний до неоднородностей волнового сопротивления или повреждений;

измерение коэффициента укорочения линии при известной ее длине;

определение характера повреждений.

Типы измерений, обеспечиваемые блоком кабельного моста:

измерение сопротивления шлейфа;

измерение сопротивления изоляции;

измерение электрической ёмкости;

измерение напряжения постоянного и переменного тока;

определение омической асимметрии жил;

определение расстояния до места понижения сопротивления изоляции;

определение расстояния до места обрыва жилы кабеля;

определение расстояния до места короткого замыкания жил кабеля;

измерение сопротивления изоляции под напряжением.

Область применения защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

Импульсный рефлектометр-мост РИ-10М2 СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:

медножильные кабели связи (ТПП, МКС и прочее);
кабели сигнализации и управления (СБПЗАВпШп и прочее);
телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
компьютерные сети (СКС и прочее);
воздушные кабельные линии;
силовые кабели (АСБ, ВВГ, СИП и прочее);

Кабельный мост представляет собой универсальное измерительное устройство, включающее в себя комплекс схем, реализуемых на основе мостов постоянного тока и баллистического метода измерений. Используя предложенные схемы измерений, можно определить параметры кабеля (сопротивление шлейфа, сопротивление изоляции, омическую асимметрию, электрическую ?мкость), а также рассчитать расстояние до места повреждения (обрыв, пониженное сопротивление изоляции, короткое замыкание). Микропроцессорная обработка позволяет автоматизировать выполнение вычислений, а также автоматически выбирает диапазон измерений.

Особенности защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

измерение симметричных и несемметричных кабелей;
высокое разрешение по дальности: 0.5 м в диапазонах 125 м – 2,5 км; 2 м - 20 м в диапазонах 5 км – 50 км;
возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени;
подавление асинхронных помех;
цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы;
энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
сравнение с рефлектограммой из памяти прибора;
встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения;
встроенная таблица характеристик кабеля (для моста);
возможность обмена данными с ПК;
все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора;
защищ?нное исполнение в герметично закрывающемся корпусе с повышенной механической прочностью (класс защиты IP67).

Технические данные защищённого импульсного рефлектометра-моста РИ-10М2 СТРИЖ:

Параметр	Значение
Блок рефлектометра
Диапазон измерения расстояния (временной задержки)	от 0 до 50 000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 – 125 м (0 – 1,5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1 000 м (0 - 10 мкс); 0 – 2 500 м (0 - 25 мкс); 0 – 5 000 м (0 - 50 мкс); 0 – 12 500 м (0 - 125 мкс); 0 – 25 000 м (0 - 250 мкс); 0 – 50 000 м (0 - 500 мкс);
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500
Эффективная частота дискретизации	100 МГц
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Энергонезависимая память	на 100 рефлектограмм на 200 коэффициентов укорочения
Блок кабельного моста
Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа	в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции	при измерительном напряжении постоянного тока (180 ± 10) В: в диапазоне от 10 кОм до 999 кОм ± 0,01R в диапазоне от 1 МОм до 999 МОм ± 0,02R в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
Пределы допускаемой абсолютной погрешности измерения электрической ёмкости	в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока	в диапазоне от 1 В до 200 В ±(0,01U+1) В
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц	в диапазоне от 10 В до 250 В ±(0,02U+2) В
Энергонезависимая память	на 100 характеристик кабеля
Общие характеристики
Дисплей	Монохромный 3,8” (320 x 240 пикселей)
Время непрерывной работы от аккумулятора	не менее 8 часов
Время непрерывной работы от блока питания	не ограничено
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	240200115 мм
Масса	2 кг
