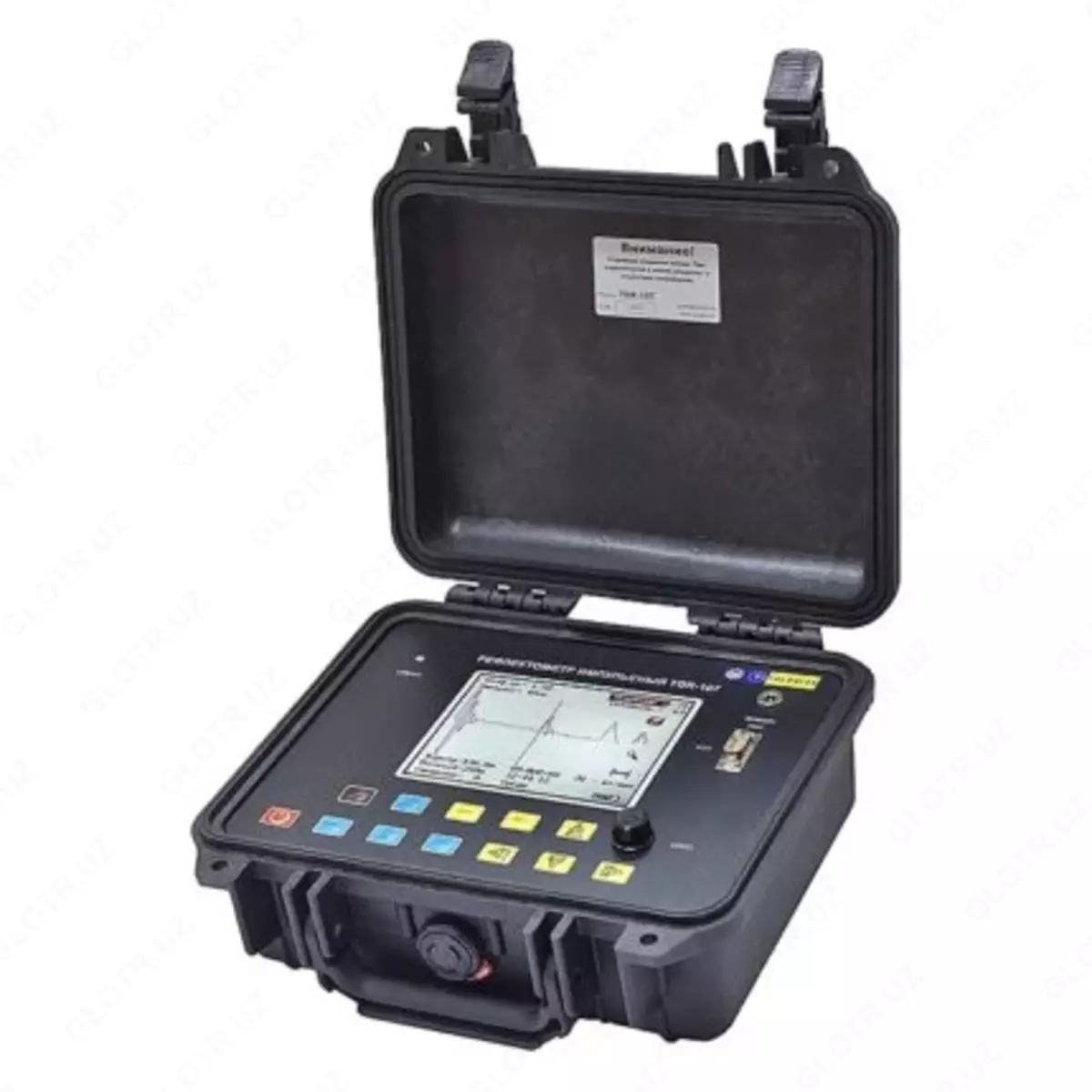

RI-407 STRIZH-S - elektr kabel liniyalari uchun himoyalangan impuls reflektori

Eng aniq va xavfsiz rejim - past empedansli nosozliklar (1 kOhm dan kam) va qisqa tutashuvlarni diagnostika qilish, kabel liniyalari uzilishlarini qidirish uchun samarali:

kabel uzunligini o'lchash;

to'lqin qarshiligining bir xilligi yoki shikastlanishigacha bo'lgan masofani o'lchash;

uzunligi ma'lum bo'lgan chiziqning qisqarish koeffitsientini o'lchash;

zararning xarakterini aniqlash.

Qurilma chiziqning to'lqin empedansi o'zgargan joylarda elektromagnit to'lqinlarning qisman aks etishi fenomeniga asoslangan impuls reflektometriya usulini amalga oshiradi. Impuls usuli bilan o'lchashda chiziqqa to'rtburchaklar zond pulsi yuboriladi, u qisman bir xillikdan aks ettirilib, orqaga qaytadi. Aks ettirilgan impulslar prob pulsi yuborilgan paytdan boshlab bir muncha vaqt o'tgach qurilmaga qaytadi. Chiziqdagi elektromagnit to'lqinning tarqalish tezligini va aks ettirilgan signalning kechikish vaqtini bilib, to'lqin empedansining bir xilligigacha bo'lgan masofani hisoblash mumkin. Tekshiruv va aks ettirilgan impulslar diapazon bo'yicha masshtablangan ekranda kuzatiladi va chiziqning bir xilligi tabiati ularning ko'rinishi bilan baholanadi.

To'lqin empedansining bir xilligi kabel ishlab chiqarish texnologiyasini buzish, shuningdek, liniyalarni qurish va ishlatish jarayonida mexanik va elektr shikastlanishining natijasidir. Bir xillik, shuningdek, har qanday qurilmalar liniyaga ulangan joylarda (mufta, egilish, kabel qo'shilishi, Pupin lasan va boshqalar) yoki nosozliklar (uzilish, qisqa tutashuv, kabel yadrosining namlanishi, erga oqishi, oqish) joylarida ham sodir bo'ladi. qo'shni sim, singan bug 'va boshqalar) Impuls reflektometriya usuli ularning uzunligi nisbati va zondlash impulsi spektrining minimal to'lqin uzunligiga qarab, bir nechta notekislikni, ham diskret, ham kengaytirilganligini aniqlash imkonini beradi.
