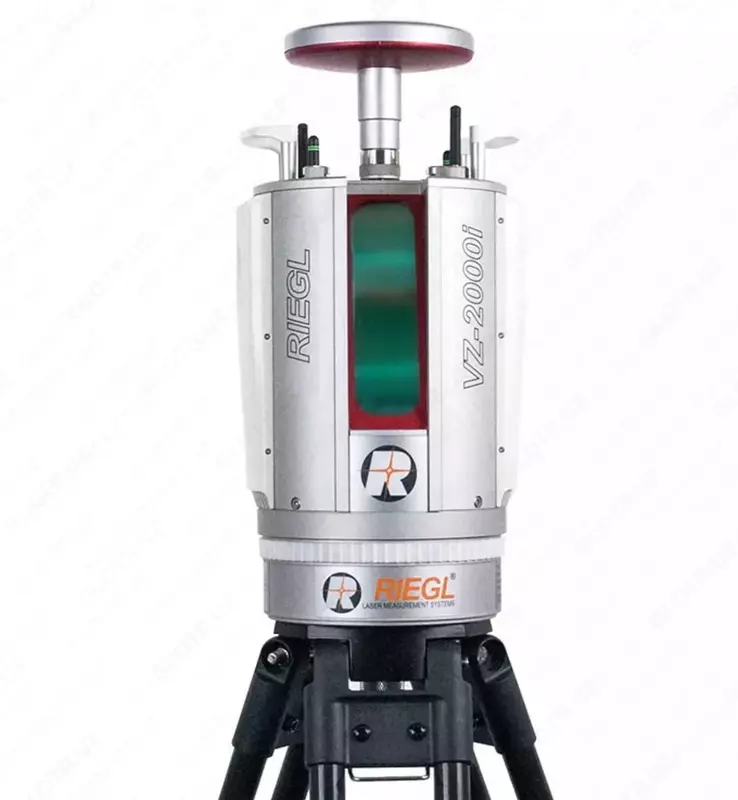

RIEGL VZ-2000I yer usti lazer skaneri

RIEGL VZ-2000i yer usti lazer skaneri yangi innovatsion ma'lumotlarni qayta ishlash arxitekturasi, Internet ulanishidan foydalanish va RIEGLning signallarni raqamlashtirishning noyob texnologiyasi asosida ishlab chiqilgan RIEGL VZ-2000i yangi yer usti 3D lazerli skanerlash tizimidir. Tizim ma'lumotlarni yig'ishning aniqligi va tezligi bilan foydalanuvchilar uchun qulay, sohada tasdiqlangan vositalarni birlashtiradi. Ma'lumotlarni qayta ishlash arxitekturasi fonda turli vazifalarni bajarishga imkon beradi (masalan, nuqta bulutini ro'yxatga olish, georeferentsiya, o'rnatilgan inertial tizim yordamida joylashishni aniqlash va boshqalar) parallel ravishda skanerlash ma'lumotlarini yig'ish. RIEGL ning noyob signalni raqamlashtirish texnologiyasi uzoq masofali o'lchovlarni hatto noqulay ob-havo sharoitida ham yuqori tezlikda va yuqori aniqlikda amalga oshirish imkonini beradi. Ma'lumotlarni qayta ishlash arxitekturasi fonda turli vazifalarni bajarishga imkon beradi (masalan, nuqta bulutini ro'yxatga olish, georeferentsiya, o'rnatilgan inertial tizim yordamida joylashishni aniqlash va boshqalar) parallel ravishda skanerlash ma'lumotlarini yig'ish. Signalni raqamlashtirish uchun noyob "RIEGL" texnologiyasi noqulay ob-havo sharoitida ham katta masofalarni o'lchashni yuqori tezlikda va aniqlikda amalga oshirishni ta'minlaydi.

Lazerli skanerning xususiyatlari:

1,2 MGts gacha bo'lgan yuqori lazer zarbasi takrorlash tezligi;

500 000 o'lchov / soniyagacha yuqori ma'lumotlarni yig'ish tezligi;

Lazer nurlari ko'zlar uchun xavfsiz, Lazer 1-sinf;

Ko'rish maydoni 100 ° x 360 °; 2500 m gacha bo'lgan masofa, aniqlik 5 mm;

Yuqori o'lchov aniqligiga aks ettirilgan signal shaklini raqamlashtirish, signal shaklini real vaqtda qayta ishlash va MTA noaniqligini avtomatik ravishda hal qilish orqali erishiladi;

Ma'lumotlarni avtomatik ro'yxatga olish;

Real vaqt rejimida bir vaqtning o'zida georeferentsiya, filtrlash va tahlil qilish imkonini beruvchi ma'lumotlarni qayta ishlashning innovatsion arxitekturasi;

Foydalanuvchi uchun qulay sensorli ekran interfeysi;

Wi-Fi va 3G/4G LTE orqali bulutli saqlashni ulash;

RIEGL VMZ gibrid mobil skanerlash tizimi bilan to'liq mos keladi;

Raqamlashtirilgan to'lqin shakli bilan ma'lumotlarni eksport qilish imkoniyati;

Skaner o'rnini dastlabki baholash uchun orientatsiya sensori;

Masofadan boshqarish;

O'rnatilgan GNSS qabul qiluvchisi. Qo'llash sohalari Topografiya va konchilik;

Favqulodda vaziyatlar monitoringi;

Qurilish ob'ektlarining monitoringi;

Arxeologiya va madaniy merosni saqlash; shaharni modellashtirish;

Tunnel qazish;

Qurilish ishi;

Tadqiqot ishi.

Asosiy texnik xususiyatlar:

Ko'rish - skaner

Skaner turi - lazer

Brend - RIEGL

Model - VZ-2000i

Uskuna turi - yerga asoslangan lazerli skaner

Diapazonni o'lchash printsipi pulsdir

Tezlik - 21 000 / 42 000 / 125 000 / 250 000 / 500 000 metr / sek

Masofani o'lchash diapazoni - 1,0 m - 2500 m

Rang o'lchagichning aniqligi - 5 mm

Shovqin diapazoni (takroriylik) - 3 mm

Ko'rish maydoni - 100 ° x 360 °

Qadam (vert./goriz.) - 0,0007° / 0,0015°

Lazer sinfi - 1

Nurning divergentsiyasi - 0,27 mrad

Maksimal masofa - 2500 m

O'rnatilgan qabul qiluvchi - GPS (L1), GLONASS BeiDou BeiDou RTK

Kompas - elektron kompas

Kamera mavjudligi - o'rnatish imkoniyati

Ma'lumotlarni saqlash - ichki SSD 256 GB,

Tashqi xotira - 512 GB gacha bo'lgan SDXC kartalari yoki USB 3.0

Skanerni boshqarish - Rangli sensorli ekran, WLAN orqali masofadan boshqarish

Masofadan boshqarish pulti - WLAN

Aloqa - WiFi

Skanerlash maydoni (tavsiya etilgan skanerlash ob'ekti) cheklovlarsiz

Eksport formatlari .3pf; .asc Crystalix; .dm Datamine; .dtm SURPAC; .dxf;.e57;.las 1.1-1.4 LAS; .laz 1.2LAZ; .obj; .pdf, .tif; .jpg;.pod PointTools; .pol Polyworks; .pts,.ptx; .rqx; .stl; .wrl Batareya turi tashqi (ixtiyoriy)

Chang va namlikdan himoya qilish - IP64

Ishlash harorati - 0 ° C dan + 40 ° S gacha

Standart shartlar; -20 °C dan +40 °C gacha: agar asbob yoqilgan bo'lsa va skanerning ichki harorati 0 ° C dan yuqori bo'lsa, doimiy skanerlash; - 40°C dan +40°C gacha: ichki harorat 15°C dan yuqori yoki unga teng boʻlgan asbob yoqilgan boʻlsa, 20 daqiqa davomida skanerlash.

O'lchamlari va vazni:

O'lchamlari - 206 mm x 308 mm

Og'irligi - antennalar bilan 9,8 kg
