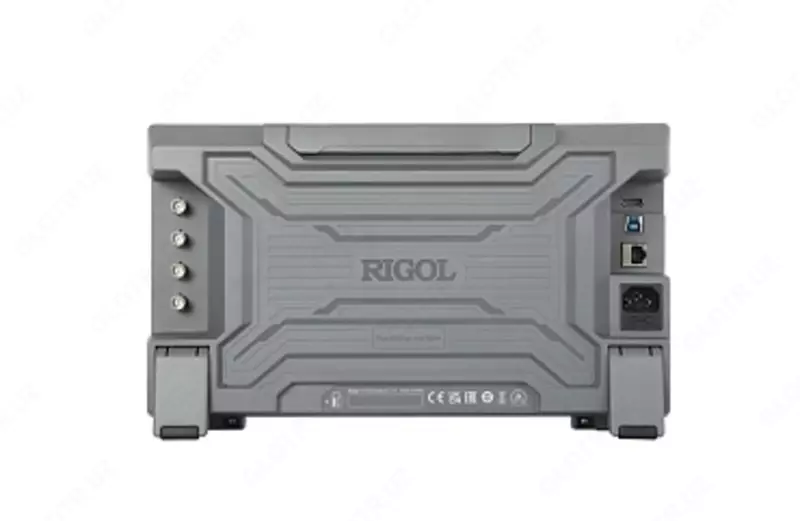

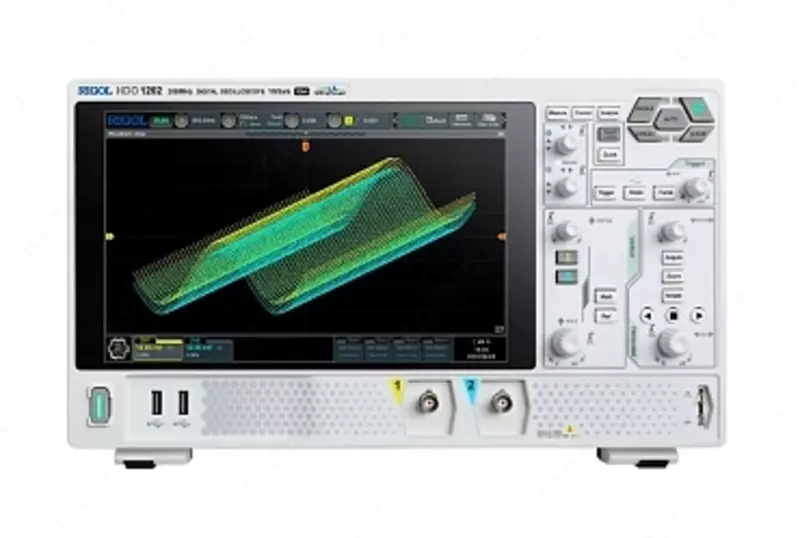

RIGOL DHO1202U - Raqamli osiloskop

RIGOL DHO1202U Texnik xususiyatlari
Tarmoqli kengligi 200 MGts
Ko'tarilish vaqti (10% dan 90% gacha, odatiy) ≤5 ns
Kirish kanallari soni 2 ta analog kirish + 1 ta tashqi tetikli kirish
Namuna olish rejimi real vaqtda namuna olish
Maksimal namuna olish tezligi 2 GSa/s (1 kanal)
1 Gnamuna/s (2 kanal)
Maksimal xotira chuqurligi 50 million ball (25 million ball - ikkita kanal) - standart.
100 million ball (50 million ball - ikkita kanal) - HDO1000-RLU-01 varianti.
Maksimal uzatish tezligi 50000 osiloskop/sek (vektor rejimi)
1500000 osiloskop/sek (UltraAcquire rejimi)
Vertikal o'lchamlari 12 bit
Samarali ENOB soni (tip) > 8 bit
Yuqori aniqlik rejimida vertikal ruxsat 14 bit, 16 bit
Uskunani yozib olish va real vaqt signallarini o'ynatish maks. 500 000 kvadrat
Peak detektori nosozliklarni 2 ns dan tortib oladi
O'rnatilgan displey turi va o'lchami 10,1 dyuymli sig'imli displey, multi-touch funksiyasi bilan;
O'rnatilgan displey o'lchamlari 1280 x 800 piksel;
Vertikal burilish tizimi
Kirish aloqasi DC, AC yoki tuproqdir
Kirish empedansi 1 Mohm ± 1%
Kirish sig'imi 19 pF ± 3 pF
Zondni susaytirish diapazoni 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X0,X0, 2000X, 5000X
Maksimal kirish kuchlanishi 300 Vrms CAT I, 400 Vpeak (DC + Vpeak)
Vertikal sezgirlik 500 µV/div dan 10 V/div gacha
DC ofset diapazoni ±1V (≤ 65mV/div)
±10 V (65 mV/div dan 270 mV/div gacha)
±20 V (270 mV/div dan 2,75 V/div gacha)
±100 V (2,75 mV/div dan 10 V/div gacha)
Dinamik diapazon ±4 bo'linish (12 bit)
Tarmoqli kengligi chegarasi 20 MGts, to'liq; har bir kanal uchun tanlanadi.
(odatiy)
To'liq masshtabning ±2% aniqligini oling
Ofset aniqligi ≤200mV/div: (±0,1div; ±2mV; ±1,5% ofset)
>200 mV/div: (±0,1 div; ±2 mV; ±1% ofset)
ESD himoyasi ±8 kV (BNC kirishida)
Kanallar orasidagi izolyatsiya ≥100:1
Gorizontal skanerlash
Vaqt bazasi diapazoni 2 ns/div dan 1000 s/div gacha
Vaqt o'lchamlari 400 ps
Yo'naltiruvchi osilator chastotasi xatosi ±2,5 x 10 V-6/yil
Kanallar orasidagi kechikish ≤2 ns
Boshlashdan oldingi kechikish diapazoni: -5 div.
ishga tushirilgandan keyin: 1 soniya yoki 100 ta holat (qaysi biri kattaroq bo'lsa)
Kanaldan kanalga o'tish Kanaldan kanalga o'tish diapazoni: ±100 ns, aniqlik: ±1 ps
YT rejimlarining standart rejimi
½ kanalida XY
Skanerlashning asosiy vaqti ≥ 200 ms/div
ROLL vaqti bazasi: ≥50ms/div yoki ≥100ms/div (tanlash mumkin), gorizontal vaqt bazasi tugmachasini aylantirish orqali ROLL rejimiga kirish yoki chiqish uchun mavjud.
