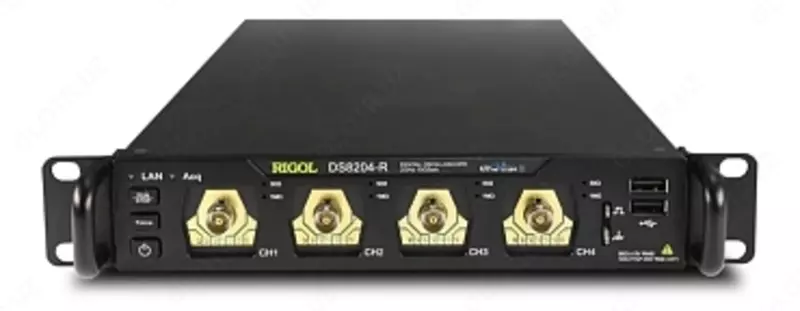

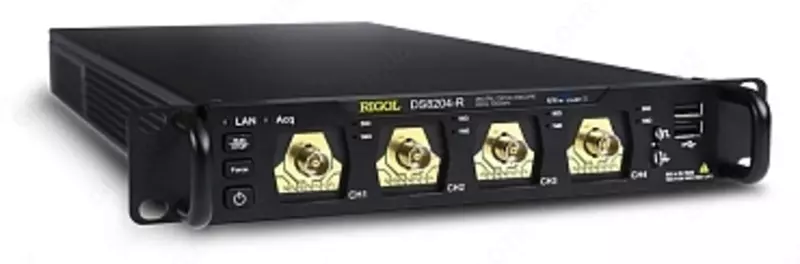

RIGOL DS8034-R, - raqamli ekransiz osiloskop, 350 MGts tarmoqli kengligi bilan real vaqt

RIGOL DS8034-R texnik xususiyatlari
Tarmoqli kengligi 50 Ohm 350 MGts
1 Mohm 350 MGts
Namuna olish rejimi
Haqiqiy vaqt
Kanallar soni 4 analog + tashqi sinxronizatsiya kiritish
Maks. to'lqin shaklini olish tezligi
≥600000 osc/s
Ro'yxatdan o'tish rejimi Oddiy
Tepalik detektori: 400 ps
Oʻrtacha (2, 4, 8, 16…65536 ta namunalar)
Yuqori aniqlik: 12 bit
Maksimal diskretizatsiya (real vaqt)
5 GS/s (5 GS/s - ikkita kanal; 2,5 GS/s - barcha kanallar)
Barcha kanallar yoqilgan bo'lsa, namuna olish tezligi 2,5 GSa/s ni tashkil qiladi va maksimal tarmoqli kengligi 1 GGts bilan cheklangan
Yozib olish chuqurligi 500 M ball (250 M ball - ikkita kanal; 125 M ball - barcha kanallar)
Vertikal tizimning parametrlari Kirish aloqasi ochiq, yopiq, tuproqli
Kirish empedansi
1 MOhm ± 1% || 19 pF ± 3 pF, 50 Ohm ± 1%
Zond susaytirishini hisobga olish
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2500X0, 2000X0, 0000X
Probni aniqlash avtomatik probni aniqlash Rigol
Maksimal kirish kuchlanishi 1 MOhm
300 Vrms CAT I, 400 Vpeak; vaqtinchalik ortiqcha kuchlanish 1600 Vpeak
50 Ohm 5 Vscs
Vertikal ruxsat
8 bit
Vertikal burilish 1 Mohm
1 mV/div ~ 10 V/div
50 Ohm 1 mV/div ~ 1 V/div
Ofset diapazoni 1 Mohm
±1V (1mV/div ~ 50mV/div)
±30 V (51 mV/div ~ 260 mV/div)
±100 V (265 mV/div ~ 10 V/div)
50 Ohm ±1 V (1 mV/div ~ 100 mV/div)
±4 V (102 mV/div ~1 V/div)
Dinamik diapazon ±5 div (8 bit)
Tarmoqli kengligi chegarasi 1 Mohm
20 MGts, 250 MGts; har bir kanal uchun tanlanadi
50 Ohm 20 MGts
To'liq masshtabning ±2% aniqligini oling
Ofset xatosi
<200mV/div: ±0,1div ±2mV ±1,5% ofset
≥200mV/div: ±0,1div ±2mV ±1% ofset
ESD himoyasi
±8 kV (BNC kirishida)
Kanaldan kanalga izolyatsiyasi ≥ 100:1 (DC ~ 1 GHz), ≥ 30:1 (> 1 GGts)
Parametrlar
gorizontal tizim Skanerlash tezligi 200 ps/div ~ 1000 s/div
aniq
Vaqtinchalik hal qilish
2 p
Vaqt bazasi xatosi
±1 ppm ±2 ppm/yil
Ishga tushirishdan oldin maksimal kechikish: ≥ 1/2 ekran kengligi
Ishga tushirishdan keyingi: 1 soniya....100 ta holat
Kanallar orasidagi ofset tuzatish diapazoni ±100 ns
