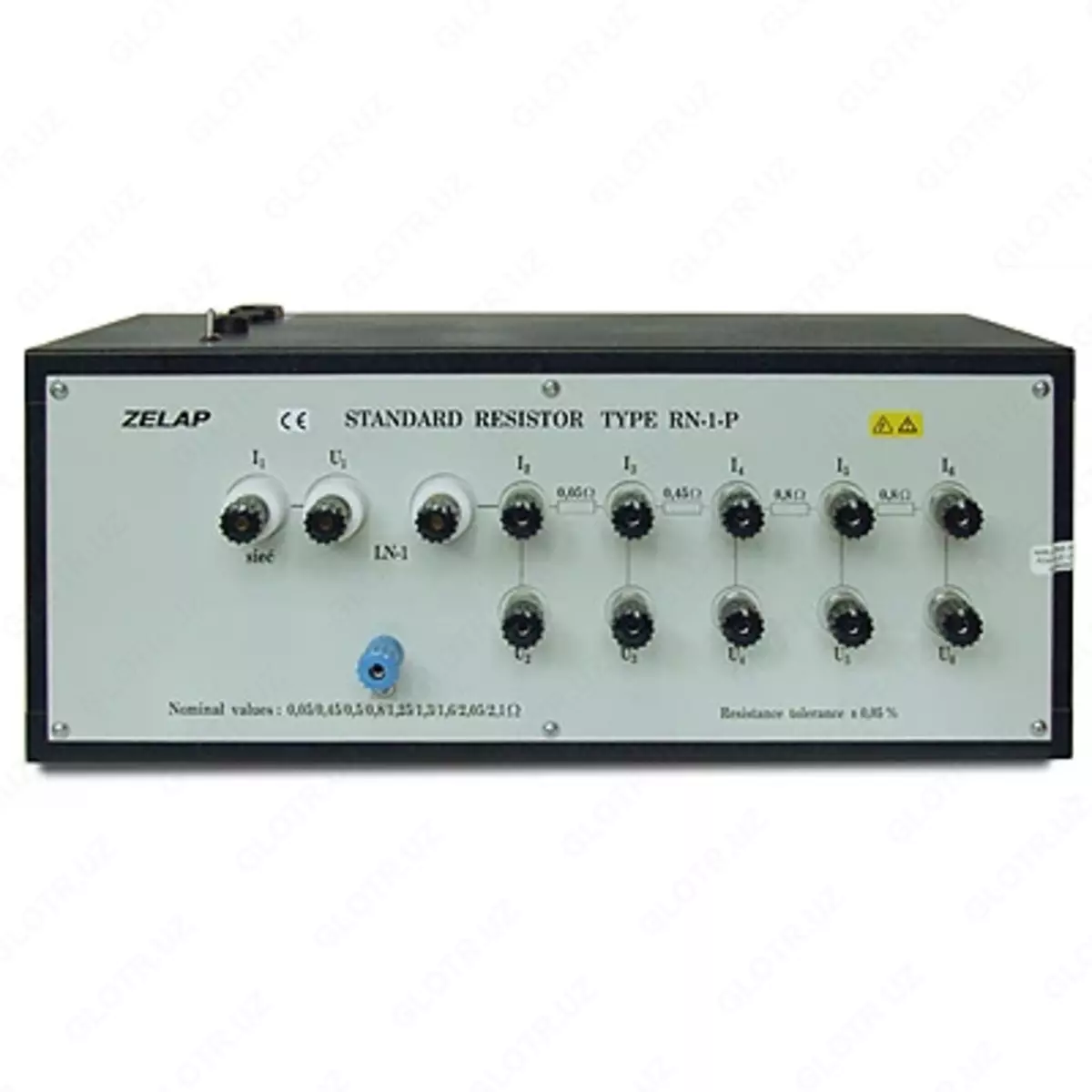

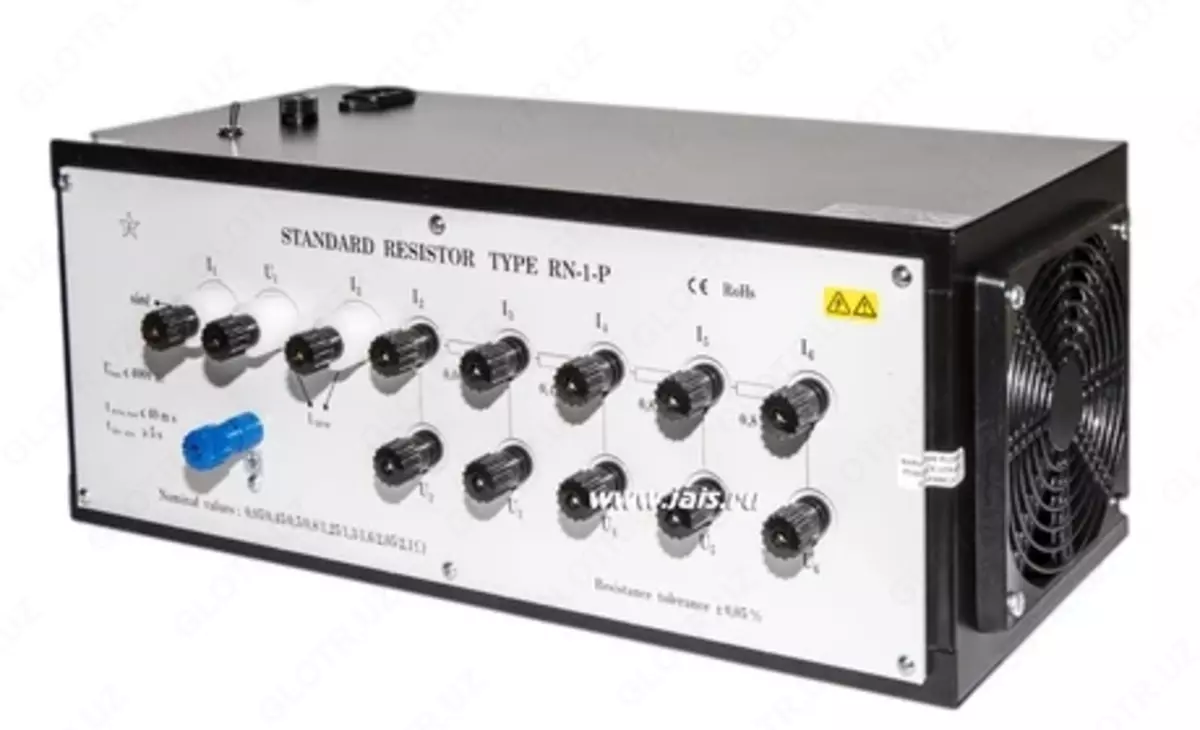

RN-1-P - nozik ko'p qiymatli qisqa tutashuv halqa qarshiligi o'lchovi

RN-1-P qarshilik o'lchovining maqsadi:

Qarshilik o'lchovi RN-1-P diapazondan faol qarshilikni o'rnatishni ta'minlaydi: 0,05 Ohm; 0,45 Ohm; 0,5 Ohm; 0,8 Ohm; 1,25 Ohm; 1,3 Ohm; 1,6 Ohm; 2,05 Ohm; 2,1 Ohm. Ruxsat etilgan asosiy xatoning chegarasi ± 0,05% (± 0,1%).

RN-1-P qarshilik o'lchovi 220/380 V kuchlanishli va 50 Gts o'zgaruvchan tok chastotali elektr tizimlarida faol qarshilikning past qiymatlarini simulyatsiya qilish va o'rnatish uchun mo'ljallangan. MZC-310S va boshqalar kabi hisoblagichlarni sinovdan o'tkazish uchun mos yozuvlar uskunasi sifatida quyidagi parametrlarga ko'ra foydalaniladi: faza-nol, faza-faza, faza-himoya o'tkazgich zanjirlarining faol va empedansi; 280 A gacha bo'lgan qisqa muddatli (30 ms gacha) oqim uzatish bilan.

RN-1-P qarshilik o'lchovining texnik xususiyatlari:

O'lchovning faol qarshiligining nominal qiymatlari U = 380 V da maksimal oqim (qisqa muddatli, 40 ms dan ko'p bo'lmagan) U = 380 V da maksimal oqim (uzoq muddatli, 10 s dan ko'p bo'lmagan) Ruxsat etilgan mutlaq chegara faol qarshilikni ko'paytirishda xato

0,05 Ohm 280 10 ±0,0005×Rrepro

0,45 Ohm 210 10 ±0,0005×Rrepro

0,5 Ohm 200 10 ±0,0005×Rrepro

0,8 Ohm 175 3 ±0,0005×Rrepro

1,25 Ohm 150 3 ±0,0005×Rrepro

1,3 Ohm 140 3 ±0,0005×Rrepro

1,6 Ohm 130 3 ±0,0005×Rrepro

2,05 Ohm 110 2 ±0,0005×Rrepro

2,1 Ohm 100 2 ±0,0005×Rrepro

Parametrning ma'nosi

Qo'shimcha texnik xususiyatlar

Ishlash shartlari:

- harorat bo'yicha, ° C

- namlik bo'yicha, ko'p emas,%

- atmosfera bosimi bo'yicha, mm Hg. Art.

18...22

80

630...800

Umumiy o'lchamlar, mm 485 × 130 × 285 dan oshmasligi kerak

Og'irligi g 6 dan oshmaydi

No. Ism miqdori

1 Aniq ko'p qiymatli qisqa tutashuv halqa qarshiligi o'lchovi RN-1-P 1

2 Foydalanish bo'yicha ko'rsatmalar 1

3 Tekshirish usuli 1

Yetkazib berish to'plami RN-1-P

No. Ism miqdori

1 Aniq ko'p qiymatli qisqa tutashuv halqa qarshiligi o'lchovi RN-1-P 1

2 Foydalanish bo'yicha ko'rsatmalar 1

3 Tekshirish usuli 1
