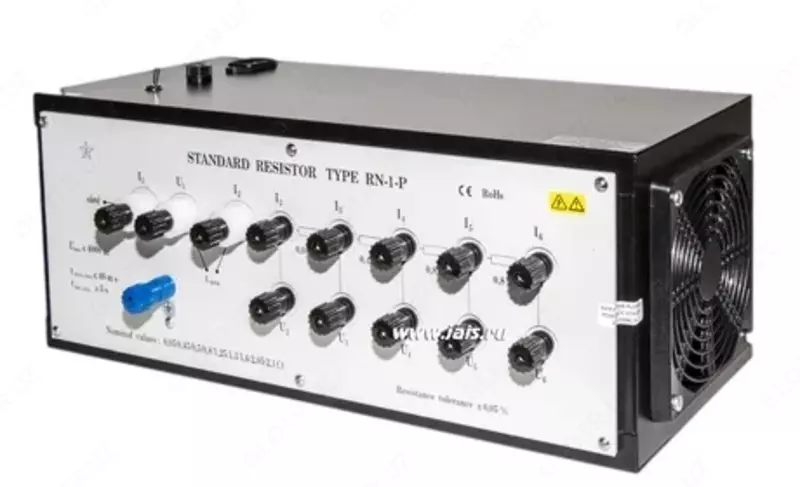

RN-1-P - qisqa tutashuvli pastadir qarshiligining ko'p o'lchovli aniq o'lchovi

RN-1-P qarshilik o'lchovining maqsadi: RN-1-P qarshilik o'lchovi ketma-ketlikdan faol qarshilik o'rnatilishini ta'minlaydi: 0,05 Ohm; 0,45 ohm; 0,5 ohm; 0,8 ohm; 1,25 ohm; 1,3 ohm; 1,6 ohm; 2,05 ohm; 2,1 ohm. Maksimal ruxsat etilgan asosiy xato ± 0,05% (± 0,1%). Qarshilik o'lchovi RN-1-P 220/380 V kuchlanishli va o'zgaruvchan tokning chastotasi 50 Hz bo'lgan elektr tizimlarida faol qarshilikning past qiymatlarini simulyatsiya qilish va o'rnatish uchun mo'ljallangan. Parametrlarga muvofiq MZC-310S tipidagi hisoblagichlarni va boshqalarni tekshirish uchun moslama uskunasi sifatida foydalaniladi: "faza-nol", "faz-faz", "fazadan himoya o'tkazgich" zanjirlarining faol va impedansi; qisqa muddatli (30 msgacha) oqim uzatishda 280 A gacha. RN-1-P qarshilik o'lchovining texnik xususiyatlari: O'lchovning faol qarshiligining nominal qiymatlari U = 380 V da maksimal oqim (qisqa muddatli, 40 ms dan ko'p bo'lmagan) U = 380 V da maksimal oqim (uzoq muddatli, 10 s dan ko'p bo'lmagan) Ruxsat etilgan chegara faol qarshilikni ko'paytirishning mutlaq xatosi 0,05 Ohm 280 10 ± 0,0005 × Rp 0,45 Ohm 210 10 ± 0,0005 × Rplay 0,5 Ohm 200 10 ± 0,0005 × Rp 0,8 Ohm 175 3 ± 0,0005 × Rp 1.25 Ohm 150 3 ± 0.0005 × Rplay 1,3 Ohm 140 3 ± 0,0005 × Rp 1,6 Ohm 130 3 ± 0,0005 × Rp 2.05 Ohm 110 2 ± 0.0005 × Rplay 2.1 Ohm 100 2 ± 0.0005 × Rplay Parametr qiymati Qo'shimcha xususiyatlar Ishlash shartlari: - harorat bo'yicha, ° C - namlik bo'yicha, ortiq emas,% - atmosfera bosimi bo'yicha, mm simob ustuni. San'at 18 ... 22 80 630 ... 800 Umumiy o'lchamlar, endi yo'q, mm 485 × 130 × 285 Og'irligi, endi yo'q, g 6 RN-1-P etkazib berish to'plami Yo'q. Tavsif miqdori 1 Qisqa tutashuvli pastadir qarshiligini aniqlik bilan o'lchash RN-1-P 1 2 Foydalanish bo'yicha ko'rsatmalar 1 3 Tekshirish tartibi 1
