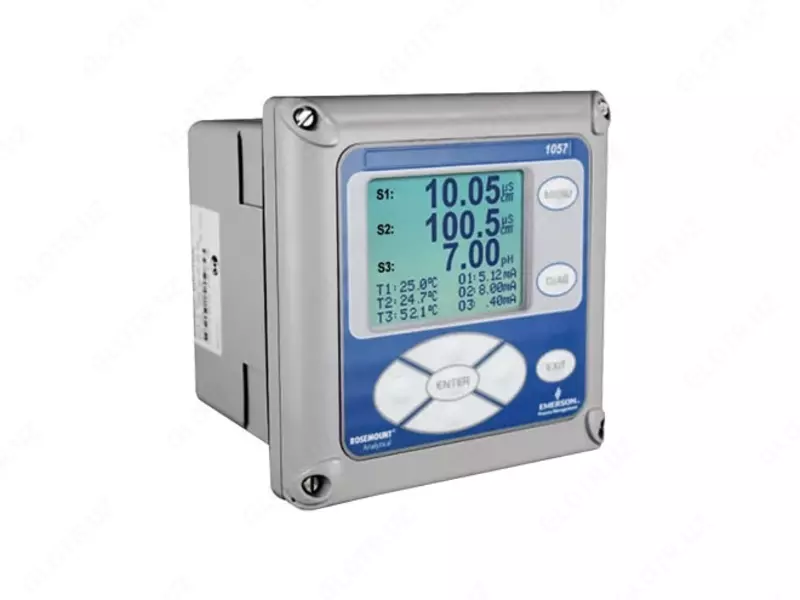

Rosemount analitik modeli 1057 ko'p o'zgaruvchan analizator

Tavsif:

Rosemount Analytical Model 1057 Multivariable Analyzerda uchtagacha sensorli kirish va to'rtta chiqish chiqishi mavjud bo'lib, tsikl narxini pasaytiradi va panel maydonini tejaydi. Model057 pH ORP va ISE o'lchovlarini qo'llab-quvvatlashgan pH kirish platalarining har qanday birikmasi yoki maxsus ilovalar uchun o'tkazuvchanlik, qarshilik, TDS, sho'rlanish va kontsentratsiyasi uchun kontakt egri chizig'ini qo'llab-quvvatlashgan o ' tkazuvchanliklanishi taxtalari bilan ta'minlanishi mumkin. 1057 ning modulli dizayn dalada signalni qayta tiklash platalarini qayta ishlash imkonini beradi, bu esa qayta konfiguratsiyalarni sodda tarzda yaratadi.

Rosemount Analytical Model 1057 Multivariable Analyzerni sozlash va ishlatish oson. 1057 har bir o'lchov panelini avtomatik ravishda taniydi va tezkor ishga tushirish ekrani foydalanuvchilarga har bir sensor halqasini sozlashni taklif qiladi. Yuqori kontrastli LCD displey real vaqtda, katta raqamli displeyni ta'minlaydi va to'rttagacha qo'shimcha jarayon o'zgaruvchilari yoki diagnostika parametrlarini ko'rsatadi.

Rosemount Analytical Model 1057 Multivariable Analyzer signal shovqinlarini bartaraf etish uchun izolyatsiyalangan kirishlarga ega. 4-20 mA yoki 0-20 mA to'rtta oqim chiqishi elektr izolyatsiyalangan. Chiqishlar to'liq masshtabli va chiziqli yoki logarifmik bo'lishi uchun dasturlashtirilishi mumkin. Model 1057 doimiy ravishda o'zini va barcha sensorlarni muammoli holatlar uchun kuzatib boradi. Ushbu holatlar yuzaga kelganda, displeyda Xato va/yoki Ogohlantirish yonadi. Qurilma, shuningdek, haroratni qoplash uchun sensorlarga o'rnatilgan Pt100 yoki Pt1000 RTDlarni avtomatik ravishda taniydi.

O'tkazuvchanlik signalining kirishi:

O'tkazuvchanlikni kiritish taxtasidan foydalanib, 1057 o'tkazuvchanlikni 0 dan 600 000 mS/sm (600 mS/sm) gacha o'lchaydi. Mumkin bo'lgan o'lchov variantlari: o'tkazuvchanlik, qarshilik, umumiy erigan qattiq moddalar, sho'rlanish va % konsentratsiya. % kontsentratsiyasini tanlash beshta umumiy eritmani tanlashni o'z ichiga oladi (0-12% NaOH, 0-15% HCl, 0-20% NaCl va 0-25% yoki 96-99,7% H 2 SO 4). Ushbu echimlar uchun o'tkazuvchanlik kontsentratsiyasi algoritmlari to'liq harorat bilan kompensatsiyalangan.

pH signalini kiritish:

PH kiritish platasi bilan Model 1057 har qanday standart pH yoki ORP sensori bilan mos keladi. O'lchov variantlari: pH, ORP, redoks, ammiak, ftorid yoki maxsus ISE. Avtomatik buferni aniqlash funktsiyasi butun dunyo bo'ylab mavjud bo'lgan eng keng tarqalgan bufer standartlari uchun saqlangan bufer qiymatlari va ularning harorat egri chiziqlaridan foydalanadi. Analizator o'lchangan bufer qiymatini taniydi va kalibrlashni yakunlashdan oldin sensorning o'zini o'zi barqarorligini tekshirishni amalga oshiradi. Menyudan haroratni qo'lda yoki avtomatik kompensatsiya qilish tanlanadi.

Funksiyalari:

Uchtagacha kirishni qabul qiladi

To'rtta oqim chiqishi 0/4-20 mA

Hajmi ½ DIN

harorat kompensatsiyasi

pH signalini kiritish paneli

pH, ORP va ISE o'lchovlarini qo'llab-quvvatlaydi

O'tkazuvchanlik signalini kiritish paneli

O'tkazuvchanlik, qarshilik, TDS va sho'rlanishni qo'llab-quvvatlaydi
