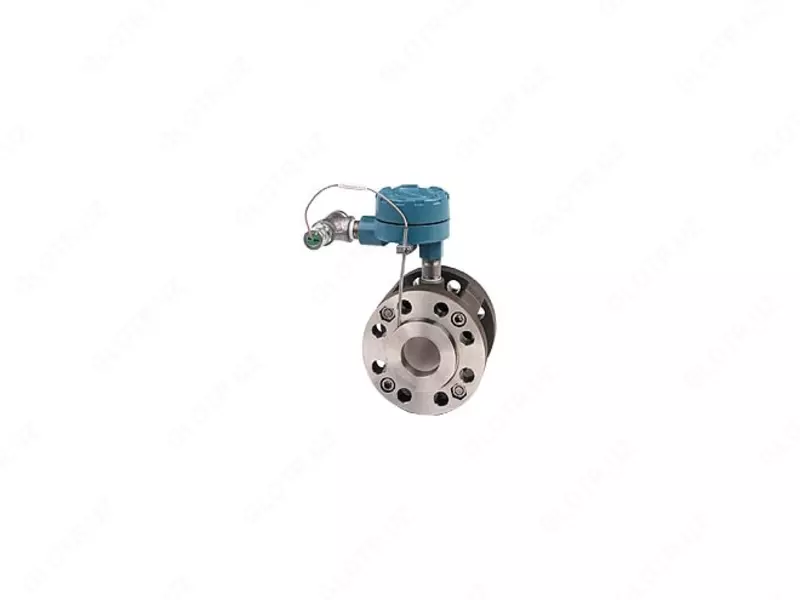

Rosemount analitik modeli 242 oqim toroidal o'tkazuvchanlik sensori

Tavsif:

Rosemount analitik modeli 242 Inline Toroidal o'tkazuvchanlik uzatgichi o'lchangan orqali orqali aloqa qilish elektrodlar bilan aloqa zondlari korroziyaga uchragan yoki ifloslangan ilovalarda ideal.

Model 24 Toroidal o'tkazuvchanlik qobiliyatini uzatgichi tozalash2 oqadigan quvurni o'rab turgan ikkita toroidal elementdan iborat. Bir toroid uzatuvchisi esa qabul qilishni qabul qildi. Transmitter toroidiga quvvatni qo'llash jarayonida elektr tokini keltirib chiqaradi, bu esa qabul qilishroid to'g'ridan-to'g'ri elektr tokini hosil qiladi. Induksiyalangan oqimning kuchi kuchining o'tkazuvchanligiga to'g'ridan-to'g'ri proportsionaldir.

Model 242 ko'plab ilovalar va o'rnatishlarning ishlashi uchun ikki yuz ellikdan ortiq konfiguratsiyalarda mavjud. 1, 1.5, 2, 3 va 4 duymli (25, 40, 50, 80 va 100 mm) chiziq o'rnatish ikkala ANSI va DINga mos keladigan troyniklar bilan mavjud. Ko'pgina tozalashlar bilan mosligini ta'minlash uchun turli xil astar materiallar va o-ringlar mavjud.

Model 242 transduserini o'rnatish oson. O'rnatish flaneslari orasidagi texnologik quvur liniyasiga o'rnatiladi. Maxsus topraklama halqalari kerak emas, chunki slip uzuklari sensorga o'rnatilgan. O'rnatilgan murvatlar sensorni bir-biriga bog'lab, barcha ichki qismlarni mukammal darajada ushlab turadi. Birlashma qutisi va Pt 100 qarshilik sensori yetkazib berishga kiritilgan. Qarshilik qarshiligi sensorning aloqa halqalaridan biriga osongina kiritiladi. Alohida termovelni o'rnatishning hojati yo'q va harorat o'lchovlari o'tkazuvchanlik o'lchovlari bilan bir xil nuqtada amalga oshiriladi.

Model 242 oqimga yoki oqim yo'nalishiga sezgir emas. Jarayonga aralashmaydi. Sensor bardoshli va kimyoviy bardoshli materiallardan tayyorlangan. Bu xususiyatlarning barchasi sensorni tog'-kon va metallurgiya, sellyuloza-qog'oz va kimyo sanoatida qo'llash uchun ideal qiladi.

Model 242 In-Line o'tkazuvchanlik sensori 54eC, 1055, 3081T, 4081T, 5081-T va Xmt-T asboblari bilan mos keladi.

Funksiyalari:

250 dan ortiq konfiguratsiyalar

Shisha bilan to'ldirilgan PEEK, Teflon yoki alyuminiy oksididan tayyorlangan almashtiriladigan astar.

DIN va ANSI gardishlari barcha quvurlarni o'rnatishga mos keladi

Chiziq o'lchamlari 1" dan 4" gacha (DN 25, 40, 50, 80 va 100)

O'rnatilgan kalibrlash

Harorat sensori va ulanish qutisi kiritilgan
