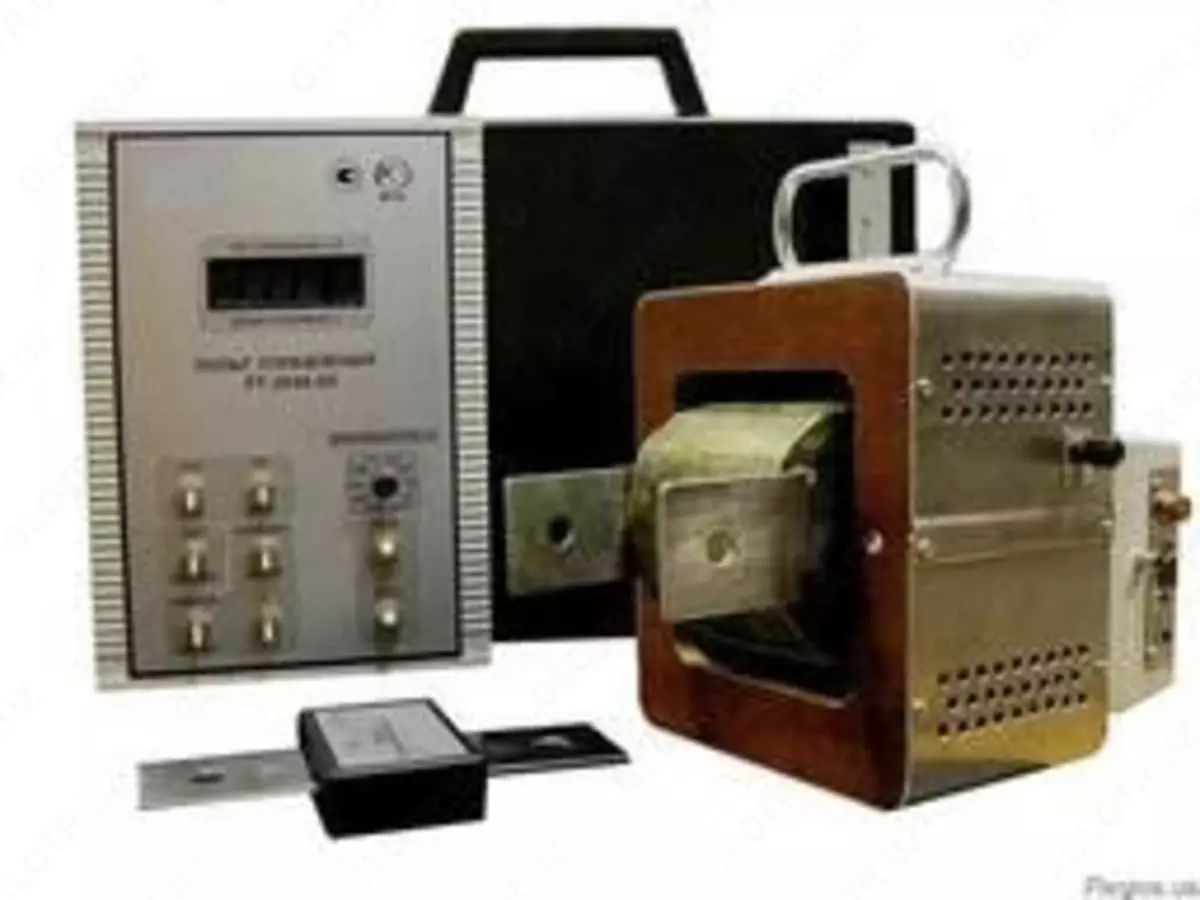

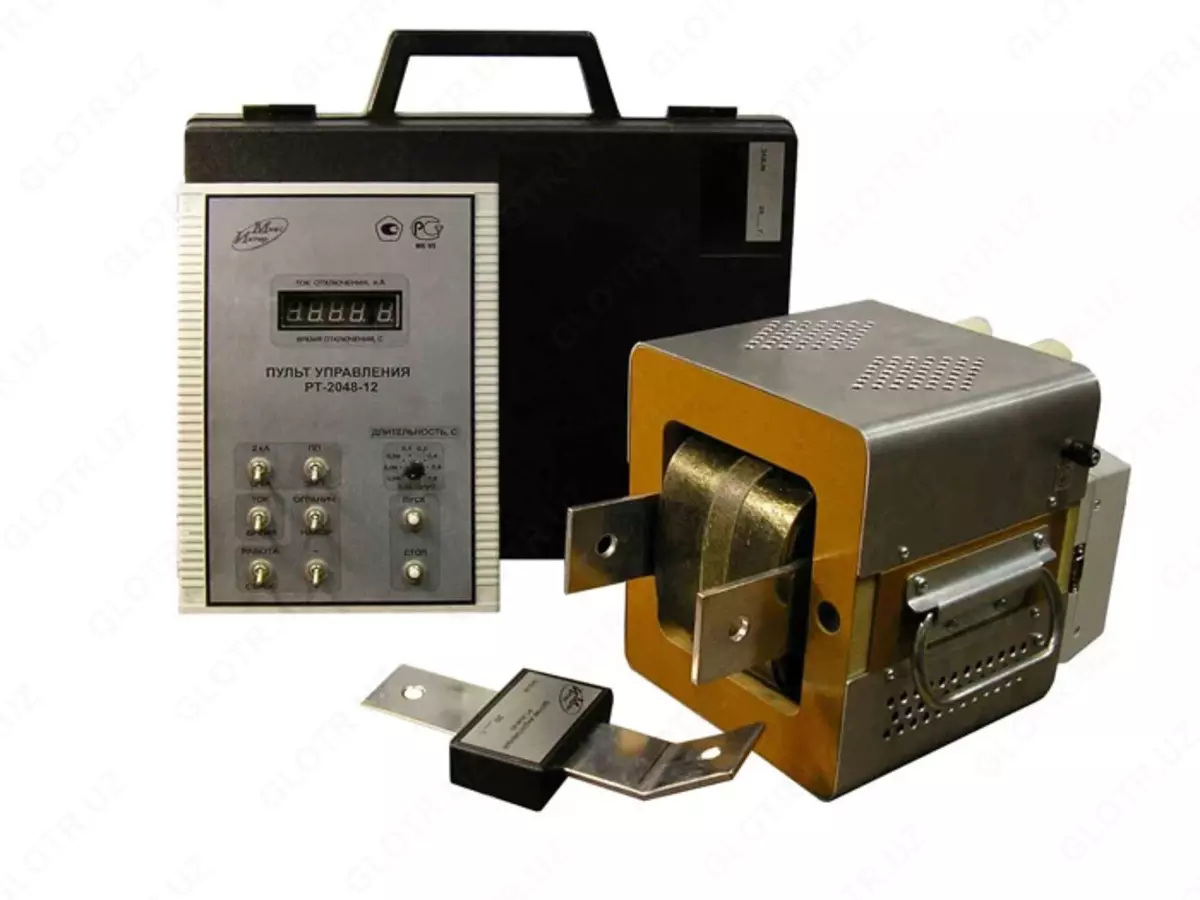

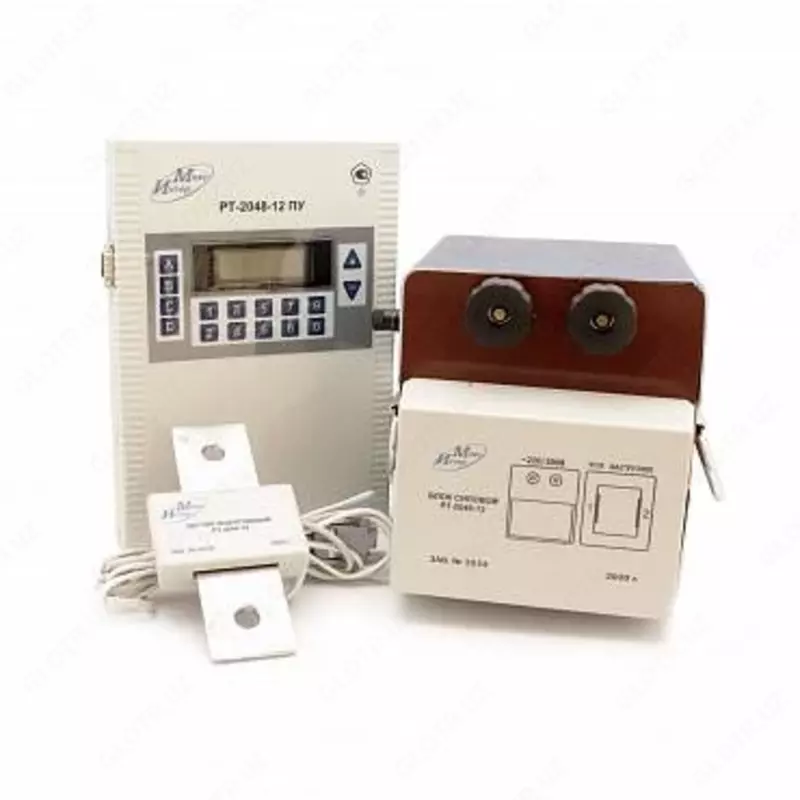

RT-2048-12 - O'chirgichlarni sinash uchun to'plam (12 kA gacha)

Oqim o'lchash va tartibga solish diapazoni 100-12000 A

Qisqa muddatli rejimda oqim oqimining davomiyligini sozlash va o'lchash diapazoni 0,02-1,6 C °

Sinov oqimi kuchining kamaytirilgan o'lchov xatosi, %, +/-5 C ° dan oshmasligi kerak

Sinov oqimining davomiyligini va AB og'ish vaqtini o'lchashda nisbiy xatolik, +/- 5% dan oshmaydi

Ta'minot kuchlanishi 220+/-22.....380+/-38 V

Impuls rejimida to'plam tomonidan 12 kA maksimal sinov oqimida oqim iste'moli.....300 A

To'plam tomonidan iste'mol qilinadigan quvvat:

- qisqa muddatli rejimda (I max = 12kA), ortiq emas

- uzoq muddatli rejimda (I max = 6kA), ortiq emas

- uzoq muddatli rejimda (I max = 1000A), ortiq emas

120 kBa

30 kBa

6 kBa

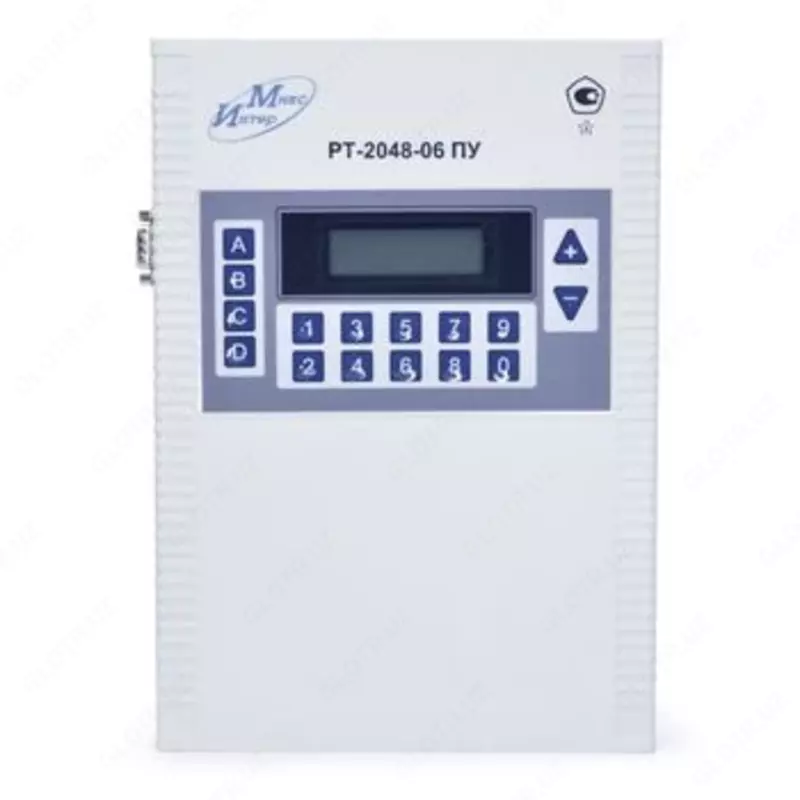

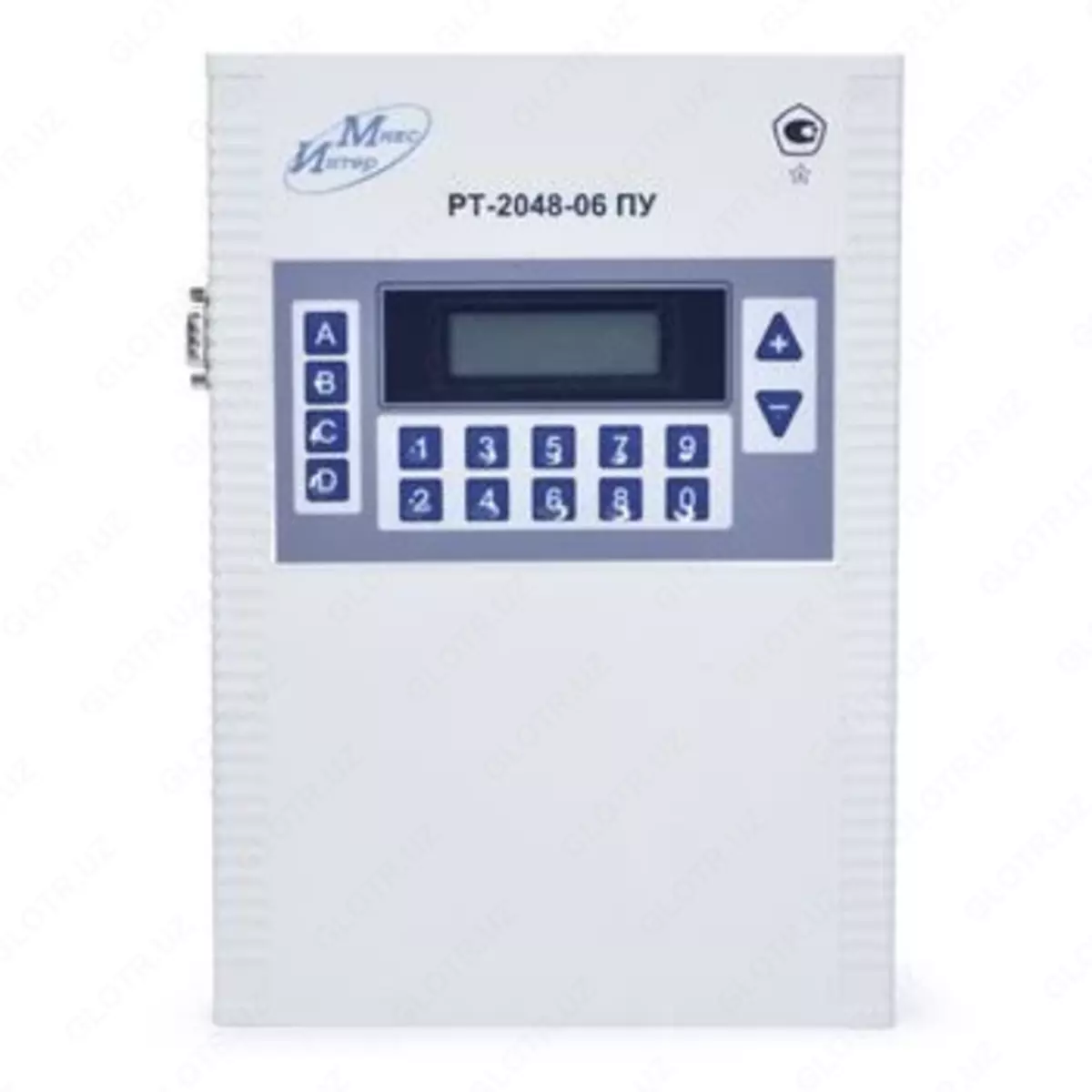

Korpusdagi PU ning umumiy o'lchamlari va og'irligi (LxWxH): 405 mm x 370 mm x 75 mm

vazni 2 kg

BS ning umumiy o'lchamlari va og'irligi (LxWxH): 350 mm x 220 mm x 220 mm

vazni 28 kg

Induktiv sensorning umumiy o'lchamlari va og'irligi (DI) (LxWxH): 230 mm x 140 mm x 45 mm

vazni 1,5 kg
