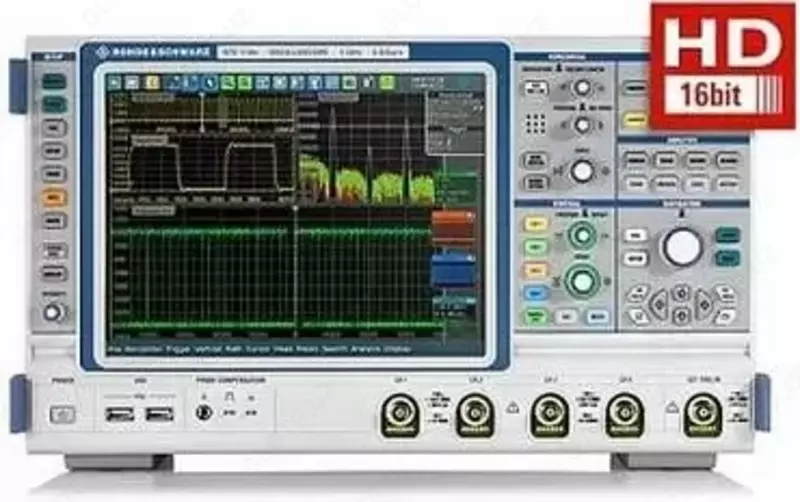

RTE1024 - raqamli osiloskop

RTE1024 ning xarakteristikalari

RTE

1022

RTE

1024

RTE

1032

RTE

1034

RTE

1052

RTE

1054

RTE

1102

RTE

1104

RTE

1152

RTE

1154

RTE

1202

RTE

1204

Vertikal burilish tizimi

Kanallar soni

2

4

2

4

2

4

2

4

2

4

2

4

Tarmoqli kengligi (-3 dB da) 50 Ō empedansda

200 MGts

350 MGts

500 MGts

1 gigagertsli

1,5 gigagertsli

2 gigagertsli

Vaqtinchalik javobning ko'tarilish vaqti (hisoblangan)

< 1,75 ns

< 1 ns

<700 ps

<350 ps

<233 p

<175 p

Kirish empedansi

50 Ō+/- 1,5%
1 MŌ+/- 1 %, 17 pF +/- 1 pF (taxminan)

Sezuvchanlik

50 Ō da: 500 µV/div dan 1 V/div gacha
1 MŌ da: 500 µV/div dan 10 V/div gacha

ADC ruxsati (ENOB)

O'tish diapazoniga nisbatan maksimal amplitudasi va chastotasi -3 dB bo'lgan sinusoidal signal uchun:
> 7 bit (taxminiy)

Maksimal kirish kuchlanishi

50 Ō da: 5 V (rms), maks. 30 V (cho'qqi)
1 M Ō da: 150 V (RMS), maks. 200 V (cho'qqi)

Gorizontal burilish tizimi

Vaqt bazasi oralig'i

50 ps/div dan 50 s/div gacha

Vaqt bazasi xatosi

+/- 5·10-6

Kanallar orasidagi kechikish

<200 ps

Ma'lumotlarni yig'ish tizimi

Namuna olish tezligi (real vaqt)

Maks. Har bir kanal uchun 5 GS/s

Ma'lumotlarni yig'ish tezligi (real vaqt)

> 1 million to'lqin shakllari / s

Xotira chuqurligi (barcha kanallar/bitta kanalda), million ball

standart

10/20

10/40

10/20

10/40

10/20

10/40

10/20

10/40

10/20

10/40

10/20

10/40

opt bilan. RTE-B101

20/40

20/80

20/40

20/80

20/40

20/80

20/40

20/80

20/40

20/80

20/40

20/80

opt bilan. RTE-B102

50/100

50/200

50/100

50/200

50/100

50/200

50/100

50/200

50/100

50/200

50/100

50/200

Ma'lumotlarni yig'ish rejimlari

Yuqori namuna olish (interpolyatsiya va ekvivalent vaqtli namuna olish) va decimation/decimation (hisoblash, tepalikni aniqlash, yuqori aniqlik va RMS) rejimlarining kombinatsiyasi

Arifmetik amallar

O'chirilgan, konvert, o'rtacha

Sinxronizatsiya tizimi

Sinxronizatsiya rejimlari

impuls boʻyicha, nosozlik boʻyicha, davomiylik, ishga tushirish, oyna boʻyicha, vaqt tugashi boʻyicha, interval boʻyicha, signal nishabligi boʻyicha, Data2Clock, shablon boʻyicha, holat boʻyicha, belgilangan ketma-ketlik boʻyicha, TV/video
ixtiyoriy: I2C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/ HSIC

Sezuvchanlik (tetik tizimining histerezini o'rnatish)

0V div dan 5 div * kirishiga avtomatik yoki qo'lda o'rnating. sezgirlik

To'lqin shaklidagi operatsiyalar

Algebraik kategoriyalar

matematik, mantiqiy amallar, taqqoslash, chastota sohasi, raqamli filtrlar

Uskuna optimallashtirilgan operatsiyalar

+, -, *, 1/x, |x|, lotin, log10, ln, log2, masshtablash, FIR, FFT

Tahlil va o'lchash funktsiyalari

Uskuna tomonidan tezlashtirilgan tahlil funktsiyalari

spektr, gistogramma, niqob testlari, kursor

Uskuna tezlashtirilgan o'lchov funktsiyalari

amplituda o'lchovlari, vaqt o'lchovlari

Umumiy xususiyatlar

Displey

Diagonal 10,4 dyuymli LC TFT rangli sensorli ekran, o'lchamlari 1024x768

Interfeyslar

USB (2 port A turi, 2.0 versiyasi), USB (2 port A turi, 3.0 versiyasi), LAN, tashqi monitor uchun DVI-D, GPIB (ixtiyoriy)

Gabarit o'lchamlar (W-H-D), mm

427 × 249 × 204

Og'irligi (nominal, variantlarsiz)

8,6 kg
