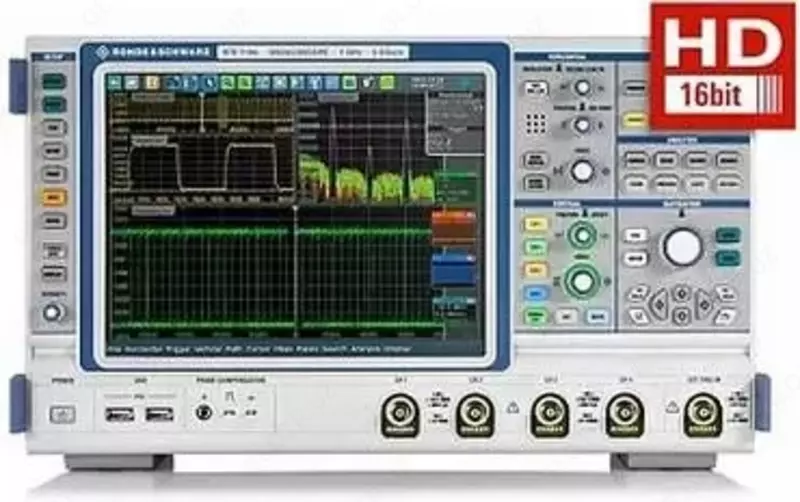

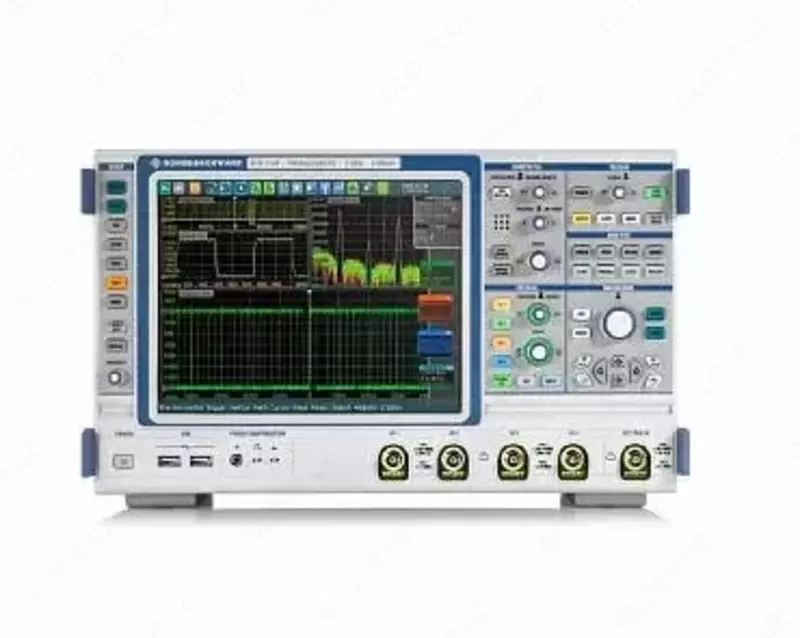

RTE1034 - raqamli osiloskop

RTE1034 ning xarakteristikalari
Kanallar soni 4
Tarmoqli kengligi (-3 dB da) 50 Ō empedansda 350 MGts
Vaqtinchalik ko'tarilish vaqti (taxminiy) < 1 ns
Kirish empedansi 50 Ō+/- 1,5%
1 MŌ+/- 1 %, 17 pF +/- 1 pF (taxminan)
50 Ō da sezuvchanlik: 500 µV/div dan 1 V/div gacha
1 MŌ da: 500 µV/div dan 10 V/div gacha
ADC ruxsati (ENOB) O'tkazish qobiliyatiga nisbatan maksimal amplitudasi va chastotasi -3 dB bo'lgan sinusoidal signal uchun:
> 7 bit (taxminiy)
50 Ō da maksimal kirish kuchlanishi: 5 Vrms maks. 30 V (cho'qqi)
1 M Ō da: 150 V (RMS), maks. 200 V (cho'qqi)
Gorizontal burilish tizimi
Vaqt bazasi diapazoni 50 ps/div dan 50 s/div gacha
Vaqt bazasi xatosi +/- 5·10-6
Kanallar orasidagi kechikish <200 ps
Ma'lumotlarni yig'ish tizimi
Namuna olish tezligi (real vaqt) maks. Har bir kanal uchun 5 GS/s
Ma'lumotlarni yig'ish tezligi (real vaqt) > 1 million to'lqin shakllari/s
Xotira chuqurligi (barcha kanallar/bitta kanalda), million ball
standart 10/40
opt bilan. RTE-B101 20/80
opt bilan. RTE-B102 50/200
Qabul qilish rejimlari Yuqori namuna olish (interpolyatsiya va ekvivalent vaqtli namuna olish) va desimatsiya/decimation (hisoblash, tepalikni aniqlash, yuqori aniqlik va RMS) rejimlarining kombinatsiyasi
Arifmetik amallar O'chirilgan, konvert, o'rtacha
Sinxronizatsiya tizimi
Sinxronizatsiya rejimlari impuls, nosozlik, davomiylik, ishga tushirish, oyna bo‘yicha, vaqt tugashi bo‘yicha, interval bo‘yicha, signal qiyaligi bo‘yicha, Data2Clock, shablon bo‘yicha, holat bo‘yicha, berilgan ketma-ketlik bo‘yicha, TV/video ixtiyoriy: I2C/SPI, UART / RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553, ARINC 429, Manchester, NRZ, MDIO, USB 1.0/1.1/2.0/HSIC
Sezuvchanlik (trigger tizimining histerisisini sozlash) 0V div dan 5 div * kirishiga avtomatik yoki qo'lda o'rnating. sezgirlik
To'lqin shaklidagi operatsiyalar
Algebraik kategoriyalar: matematik, mantiqiy amallar, taqqoslash, chastota sohasi, raqamli filtrlar
Uskuna optimallashtirilgan operatsiyalar +, -, *, 1/x, |x|, lotin, log10, ln, log2, masshtablash, FIR, FFT
Tahlil va o'lchash funktsiyalari
Apparat tomonidan tezlashtirilgan tahlil funktsiyalari spektr, gistogramma, niqob testlari, kursor
Uskuna tezlashtirilgan o'lchov funktsiyalari amplituda o'lchovlari, vaqt o'lchovlari
Umumiy xususiyatlar
Displey Diagonal 10,4 dyuymli LC TFT rangli sensorli ekran, o'lchamlari 1024x768
USB interfeyslari (2 port A turi, 2.0 versiyasi), USB (2 port A turi, 3.0 versiya), LAN, tashqi monitor uchun DVI-D, GPIB (ixtiyoriy)
Umumiy o'lchamlar (W-H-D), mm 427 × 249 × 204
Og'irligi (nominal, variantlarsiz) 8,6 kg
