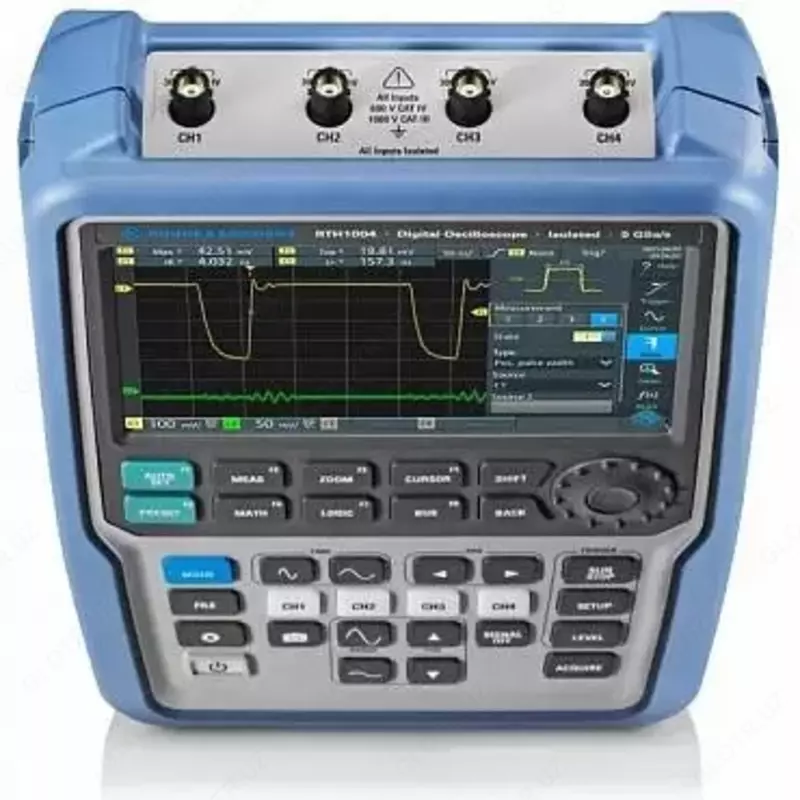

RTH1004+B243 - raqamli osiloskop

Texnik xususiyatlari RTH1004+B243
Analog kanallar soni: 4 ta osiloskop 8 mantiqiy (RTH-B1 varianti)
Analog kanal tarmoqli kengligi (burilish koeffitsienti ≤2 mV/div bilan): 350 MGts
Mantiqiy kanallar uchun maksimal kirish chastotasi: 250 MGts
Vaqtinchalik ko'tarilish vaqti (taxminiy): <1 ns
Vertikal burilish koeffitsienti diapazoni: 2 mV / div dan 100 V / div
Empedans analog kanallari: 1 MŌ+/-1%, 12 pF +/-2 pF
Empedans mantiqiy kanallari: 100 kŌ+/-2%, ~4 pF
Maksimal kirish kuchlanishi: BNC kirishlari: CATIV 300Vrms, RT-ZI10 yoki -ZI11 zondlari bilan 424Vpeak: CAT IV 600V, CAT III 1000V
Vaqt bazasi diapazoni: 1 ns/div dan 500 s/divgacha
Vaqt bazasi xatosi: +/- 10×10 -6
Namuna olish tezligi analog kanallari: 1 x 5 GS/s 2 x 2,5 GS/s 4 x 1,25 GS/s
Namuna olish tezligi mantiqiy kanallari: 8 x 1,25 GS/s
Xotira chuqurligi: 5 GS/s namuna olishda 500 kPoint/kanal 2,5 GS/s namuna olishda 250 kPoint/kanal 1,25 GS/s namuna olishda 125 kPoint/kanal
Ruxsat: 9 bit
Yangilanish tezligi: 50'000 to'lqin shakllari / s gacha
Sinxronizatsiya manbalari: analog kanal kirishlari, mantiqiy kanal kirishlari (ixtiyoriy)
Ishga tushirish rejimlari: avtomatik, kutish, bitta
Trigger turlari: standart: chekka, nosozlik, puls davomiyligi bo'yicha. Majburiy emas (RTH-K19): TV/video, ketma-ketlik boʻyicha, holat boʻyicha, impuls polaritesi boʻyicha, aylanish tezligi boʻyicha, oyna boʻyicha, Data2soat, ketma-ket maʼlumotlar shinasi boʻyicha, vaqt tugashi, interval boʻyicha,
Avtomatik o'lchovlar: amplituda / vaqt / chastota / quvvat bo'yicha tasniflangan 33 tagacha o'lchovlar
Kursor o'lchovlari: amplituda va vaqt
Matematik ishlov berish: qo'shish, ayirish, ko'paytirish, bo'lish, mutlaq qiymat, kvadratlashtirish, inversiya
Maska testi: testdan o'tish / muvaffaqiyatsizlik; hodisaga javob tanlash: yo'q / ovozli signal / bir vaqtning o'zida 5 tagacha niqobni to'xtatish
Diagonal: Kapasitiv rangli teginish, diagonali 7 dyuym
Ruxsat: 800x480 piksel (WVGA)
Interfeyslar: USB, LAN, micro SD karta
Olchamlari: 201×293×74 mm
Og'irligi: 2,4 kg.
